3.10.6 Prelievo manuale di condensatori tantalici non prelevati da parte
dell'operatore
Per far sì che in caso di errori di prelievo, i condensatori tantalici non causino la combustione del
materiale della cinghia in caso di taglio della cinghia, la superficie d'uso è stata allargata con l'op-
zione "In caso di errore di prelievo prelevare il componente dalla cinghia". Per questa operazione,
deve essere stata attivata questa opzione nel SIPLACE Pro. Nel dispositivo automatico di mon-
taggio, il componente non prelevato viene fatto avanzare una volta ed è poi pronto per essere pre-
levato nella cinghia. La traccia è disattivata ed un messaggio d'errore ricorda all'operatore di
prelevare dalla cinghia il componente tantalico.
Se c'è una traccia sostitutiva, la macchina continua con il montaggio. L'operatore ha comunque
la possibilità di arrestare il dispositivo automatico e di eliminare il componente tantalico.
Se manca la traccia sostitutiva e se non è possibile il montaggio con altri componenti, il dispositivo
automatico rimane fermo. Anche a questo punto, l'operatore può ora eliminare il componente tan-
talico e confermare l'errore. Dopo il nuovo avvio del dispositivo automatico da parte dell'operatore,
si prosegue il montaggio e vengono prelevati i componenti dalla traccia nuovamente liberata.
ISTRUZIONE 3
Questa funzione software è molto pratica anche per componenti complicati.
ISTRUZIONE
Rispettare anche le indicazioni di sicurezza per la lavorazione dei condensatori a base di polvere
metallica nella Sezione 2.5.5, pagina 61.
3.10.7 Sensori di giunzione per caricatori della cinghia S
Ai caricatori S della cinghia è possibile aggiungere sensori di giunzione.
Sensore di giunzione per caricatore della cinghia S Articolo n.
2 x 8 mm S 00141205-xx
3 x 8 mm S 00141206-xx
12/16 mm S 00141207-xx
24/32 mm S 00141208-xx
44 mm S 00141209-xx
56 mm S 00141211-xx
72 mm S 00141212-xx
88 mm S 00141213-xx
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori
147
3.10.8 Dati tecnici dei caricatori S
Nelle pagine seguenti sono illustrati tutti i caricatori S, i dati tecnici e le possibilità di installazione
dei caricatori sul dispositivo automatico.
3.10.8.1 Caricatore della cinghia SII da 8 mm
3

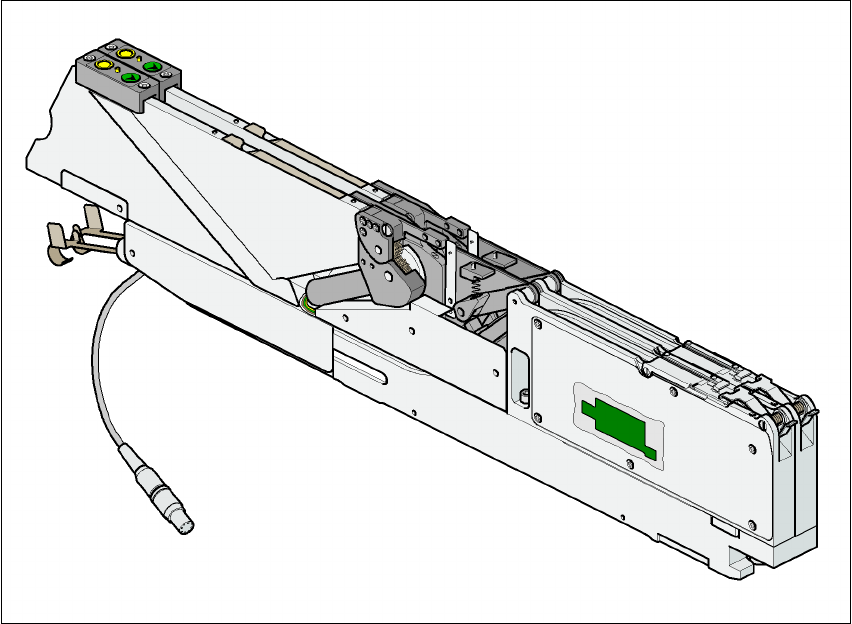

Fig. 3.10 - 1 Caricatore della cinghia SII da 8 mm
No. articolo 00141096-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 2 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori per macchina 2 x 15 3
Riserva componenti con bobine da 7" Ca. 4.000 pezzi 3
Larghezza dei passi di trasporto 2mm / 4mm 3
Materiale della cinghia Carta o blister 3
Altezza max CO 2,5 mm 3
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.10 Caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
148
3.10.8.2 Caricatore della cinghia S da 3 x 8 mm

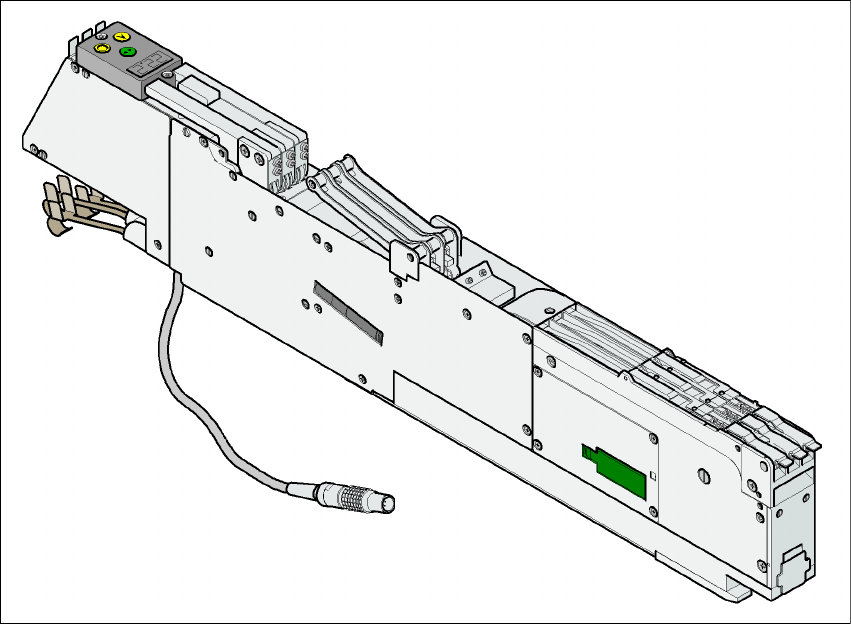

Fig. 3.10 - 2 Caricatore della cinghia S da 3 x 8 mm
Articolo n. 00141098-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 3 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori per macchina 2 x 15 3
Riserva componenti con bobine da 7" Ca. 4.000 - 10.000 pezzi 3
Larghezza dei passi di trasporto 2 mm / 4 mm / 8 mm 3
Materiale della cinghia Carta o blister 3
Altezza max CO 2,5 mm 3
