4.4.7 Altezza trasporto CS 950 mm
4

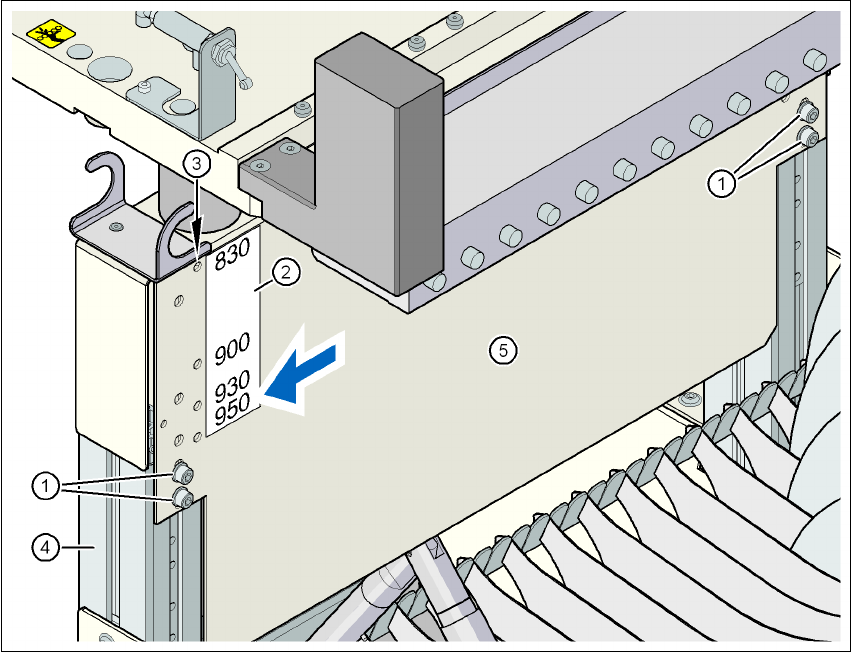

Fig. 4.4 - 8 Carrello CO: altezza di trasporto CS 950 mm - vista posteriore, posizione della vite ad esagono cavo e
foro di controllo
(1) Vite ad esagono cavo M6x12 e disco (4 unità nel lato posteriore)
(2) Adesivo con le indicazioni d'altezza 830, 900, 930 e 950 mm per i fori di controllo
(3) 4 fori di controllo per la preimpostazione dell'altezza richiesta. L'altezza richiesta è preimpo-
stata correttamente se il foro di controllo non viene coperto dalla stegola profilata verticale
(Pos. 4). (Vedi la freccia nella figura)
(4) Stegola profilata verticale
(5) Ponte
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
226
4
Fig. 4.4 - 9 Carrello CO: altezza di trasporto CS 950 mm - vista frontale, posizione delle viti ad esagono cavo
(1) Vite ad esagono cavo M6x12 e disco (4 unità nel lato posteriore)
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.5 Modificare il canale della cinghia vuota
227
4.5 Modificare il canale della cinghia vuota
Se si usano caricatori che usano cinghie con tasche di altezza > 17 mm, come per esempio è il
caso per i caricatori di 44 mm S DP, si dovrà eliminare la lamiera di separazione (Pos. 1 nella Fig.
4.5 - 1
).
4
Fig. 4.5 - 1 Canale della cinghia vuoto con contenitore scarti
(1) Lamiera di separazione per cinghie di > 17 mm smontabile
(2) Vite DIN 84 - M3x6, 2 unità
4
4.5.1 Istruzioni di sicurezza
AVVERTENZA 4
→ Per lo smontaggio della lamiera di separazione spegnere il dispositivo automatico con l'inter-
ruttore principale.
→ Staccare il dispositivo automatico dall'alimentazione di rete e dell'aria compressa.
