5.5 Eseguire un processo di controllo

5.5.1 Controllo dei caricatori S

→ Controllare che la cinghia sia posizionata nel modo giusto nelle molle del caricatore S.

Fig. 5.5 - 1 Inserire la cinghia nelle molle del caricatore S

→ Controllare se è pieno il contenitore della pellicola del caricatore S.

Se è così, togliere la pellicola e tagliarla con le forbici.

NOTA

Se non tagliate la pellicola, bensì la stappate, potrebbero verificarsi problemi con l'aspira-

zione del nastro.

I caricatori da 3 x 8 mm sono dotati di lama integrata, che si trova sotto i coperchi del con-

tenitore della pellicola alla fine del caricatore. 5

→ Nei caricatori combinati (24/32 mm), controllare che la finestra di prelievo del caricatore abbia

le dimensioni giuste per il componente.

→ Accertarsi che siano inserite le guide della cinghia dei caricatori combinati (24 mm / 32 mm).

Manuale per l'uso SIPLACE D1/D2 5 Compiti per il personale di servizio

A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.5 Eseguire un processo di controllo

245

5.5.2 Tagliare le cinghie in tempo

ISTRUZIONE:

Tagliare i nastri per tempo in modo tale che i caricatori non si svuotino. altrimenti potrebbero

verificarsi elevati tempi di arresto.

Fare tuttavia attenzione a non tagliare i nastri troppo presto poiché se dopo averle tagliate le

arrotolate alla fine del nastro vecchio del nuovo rullo, può accadere che il rullo del nuovo na-

stro si riempia troppo e il nastro potrebbe slittare, rimanendo agganciato da qualche parte.

Ciò causa errori di prelievo ed elevati tempi di arresto. 5

5.5.3 Controllo dei supporti CS

→ Controllare la posizione dei supporti magnetici CS nel tavolo di sollevamento:

– Accertarsi che i supporti CS non collidano con i componenti del lato inferiore dei circuiti

stampati.

– Accertarsi inoltre che i supporti CS non collidano con i fianchi del trasporto CS.

– Usare solo i supporti CS descritti nella sezione 6.9

, pagina 299.

5.5.4 Inserimento delle lamiere di separazione nel contenitore della cinghia

→ La lamiera di separazione ha angoli diversi e può essere inserita nel contenitore della cinghia

in due modi. Usando gli assi ad innesto, la lamiera di separazione con le cavità per gli assi

ad innesto è rivolta verso l'alto (vedi la Pos. 6 nella Fig. 5.5 - 2

, pagina 246). Se non usate

assi ad innesto, il bordo arrotondato della lamiera di separazione è rivolto verso l'alto (vedi la

Pos. 5 nella Fig. 5.5 - 2

, pagina 246).

→ Inserire le lamiere di separazione, come illustrato nella Fig. 5.5 - 2

, pagina 246 e fare atten-

zione che la divisione più piccola del contenitore del nastro sia una divisione da 2; ciò per-

mette di evitare errori di montaggio.

→ Controllare che le lamiere di separazione assumano la stessa posizione di arresto di tutti e

tre i listelli guida. In caso contrario, la lamiera di separazione viene piegata o inclinata.

5 Compiti per il personale di servizio Manuale per l'uso SIPLACE D1/D2

5.5 Eseguire un processo di controllo A partire dalla versione di software SR.605.xx Edizione 07/2008 IT

246

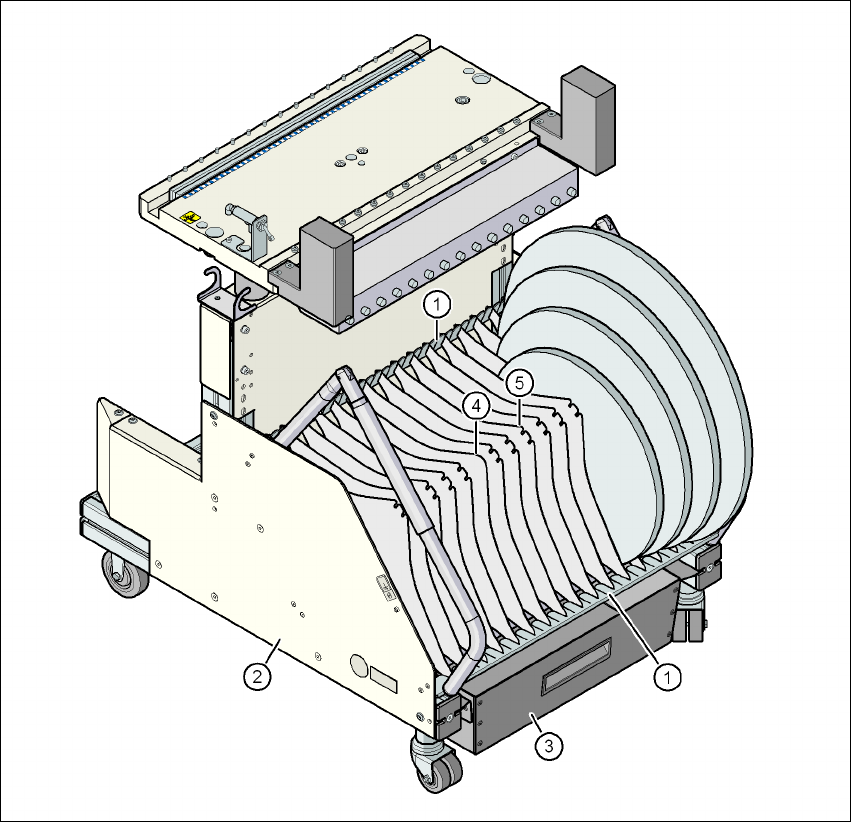

Fig. 5.5 - 2 Lamiere di separazione del contenitore nastro

(1) Listello guida per le lamiere di separazione

(2) Contenitore per cinghia

(3) Contenitore scarti cinghia

(4) Posizione della lamiera di separazione se non si usano assi ad innesto

(5) Posizione della lamiera di separazione se si usano assi ad innesto
