2.6.5 Protezione ad innesto nei posti dei carrelli CO
AVVERTENZA 2
Come premessa per la sicurezza d'esercizio, tutti i posti devono essere dotati di caricatori. Se
non si hanno abbastanza caricatori a disposizione, si devono munire i posti non occupati con una
protezione ad innesto (dummy-feeder). Anche quando si allestisce un supporto per vassoi, i
posti liberi devono essere muniti di protezione ad innesto.

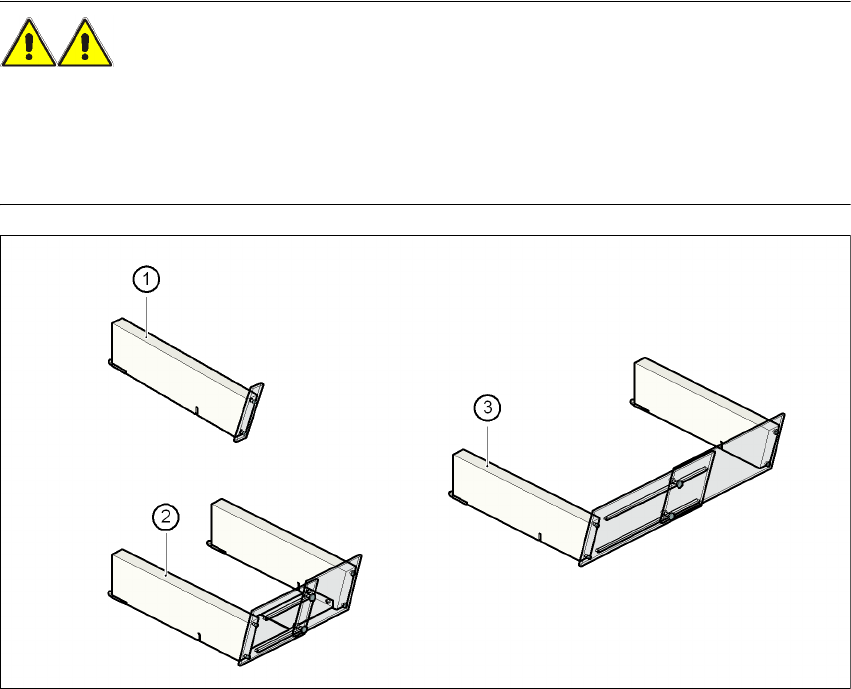

Fig. 2.6 - 11 Protezione ad innesto del carrello CO
2
(1) Protezione ad innesto per 1 posto, articolo no. 00116961-01
(2) Protezione ad innesto per 6 - 10 posti, articolo no. 00116962-01
(3) Protezione ad innesto per 11 - 20 posti, articolo no. 00116963-01
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.7 Tensioni residue e tempi di scarica nel dispositivo automatico
81
2.7 Tensioni residue e tempi di scarica nel dispositivo
automatico
Se si premere l'interruttore d'arresto d'emergenza o se si spegne il dispositivo automatico, le ten-
sioni dei circuiti intermedi di 200 V per gli assi del portale o di 150 V per gli assi della stella ven-
gono ridotte a tensioni residue non pericolose in brevissimo tempo.
AVVERTENZA 2
Il dispositivo automatico viene alimentato con 3 x 200 V CA, 3 x 208 V CA, 3 x 230 V CA,
3 x 380 V CA, 3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo
impianto sono conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando
l'interruttore principale è spento. L'uso non conforme di questi dispositivi automatici può quindi
portare alla morte o a gravi ferite e a notevoli danni materiali.
→ Osservare quindi le norme di prevenzione degli infortuni e le norme DIN (soprattutto la DIN
EN 60 204, Parte 1).
→ Solo personale qualificato o addestrato ha il permesso di aprire il rivestimento sul innesto
dell'alimentazione di corrente e l'unità dell'asse.
2
Fig. 2.7 - 1 Innesto dell'alimentazione di corrente
(1) Serratura con blocco nella cappa di rivestimento
(2) Interruttore principale
(3) Innesto dell'alimentazione della corrente dietro il rivestimento
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.7 Tensioni residue e tempi di scarica nel dispositivo automatico Edizione 07/2008 IT
82
Fig. 2.7 - 2 Punti di misurazione nell'innesto dell'alimentazione della corrente
2
