Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori 155 3.10.8.9 Caricatore del la cinghia S da 44 mm Fig. 3.1…
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.10 Caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
154
3.10.8.8 Caricatore della cinghia S DP da 24/32 mm per tasche profonde
Fig. 3.10 - 8 Caricatore della cinghia S DP da 24/32 mm per tasche profonde
No. articolo 00141193-xx 3
Larghezza 42,4 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 1,5 3
Numero massimo di caricatori per macchina 2 x 10 3
Altezza della cinghia Fino a 25 mm 3
Larghezza dei passi di trasporto Da 4 a 40 mm in passi di 4 mm 3
Materiale della cinghia Blister 3
Altezza max CO 24 mm 3
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori
155
3.10.8.9 Caricatore della cinghia S da 44 mm

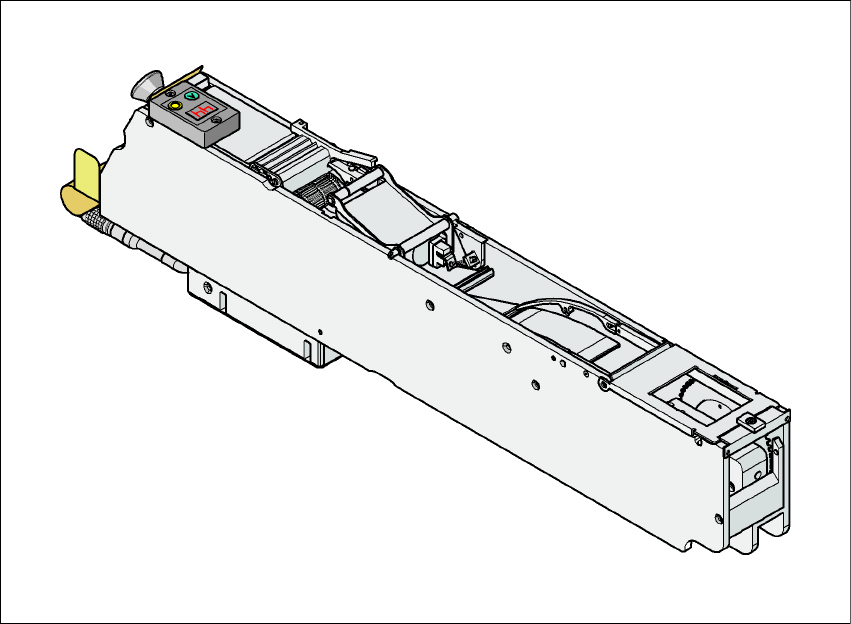

Fig. 3.10 - 9 Caricatore della cinghia S da 44 mm
No. articolo 00141094-xx 3
Larghezza 54,6 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 2 3
Numero massimo di caricatori per macchina 2 x 7 3
Riserva componenti con bobine da 7" Ca. 2.000 pezzi 3
Larghezza dei passi di trasporto Da 4 a 52 mm in passi di 4 mm 3
Materiale della cinghia Blister 3
Altezza max CO 14 mm 3
3
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.10 Caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
156
3.10.8.10 Caricatore della cinghia S DP da 44 mm per tasche profonde
Fig. 3.10 - 10 Caricatore della cinghia S DP da 44 mm per tasche profonde
No. articolo 00141194-xx 3
Larghezza 54,6 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 2 3
Numero massimo di caricatori per macchina 2 x 7 3
Altezza della cinghia Fino a 25 mm 3
Larghezza dei passi di trasporto Da 4 a 52 mm in passi di 4 mm 3
Materiale della cinghia Blister 3
Altezza max CO 24 mm 3
3
