Manuale per l'uso SIPLACE D1/D2 A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio Edizione 07/2008 IT 2. 1 Istruzioni di sicur ezza 39 Fig. 2.1 - 1 Posizione dei m agneti permanenti per gli…

Manuale per l'uso SIPLACE D1/D2

2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx

2.1 Istruzioni di sicurezza Edizione 07/2008 IT

2.1.4 Indicazioni di sicurezza relative a gruppi al laser

Per componenti che rientrano nella classificazione al laser, il permesso d'esercizio viene meno se

– è individuabile un danno meccanico del gruppo o

– è stata effettuata una manipolazione del sistema meccanico o elettrico del gruppo.

La mancanza o il danneggiamento della vernice di sicurezza delle viti dei componenti la-

ser (per esempio lamiere di rivestimento, pezzi di fissaggio, potenziometri di regola-

zione) deve già essere considerata una manipolazione.

– Solo tecnici d'assistenza dell'azienda ASM AS o

tecnici d'assistenza dell'esercente

adde

strati alla ASM AS hanno il permesso di sostituire i componenti laser della mac-

china.

– Riparazioni a gruppi laser devono essere eseguite esclusivamente in fabbrica dalla

ASM AS.

2.1.5 Indicazioni di sicurezza relative ai magneti permanenti

Per i motori lineari dell'asse Y si usano magneti permanenti forti.

PERICOLO DI MORTE

FORTI CAMPI MAGNETICI PERMANENTI ALL'INTERNO DEL DISPOSITIVO AUTOMATICO 2

Vi è pericolo di morte per i portatori di protesi attive o passive come pace-maker, defibrillatori,

pompe d'insulina ecc..., quando le cappe di protezione sono aperte all'interno del dispositivo

automatico!

AVVERTENZA

PERICOLO DI SCHIACCIAMENTO 2

Pericolo di schiacciamento per portatori di protesi metalliche passive (p.e. lastre, viti).

→ Quando le cappe di protezione sono aperte, non infilare le mani nella macchina o non pie-

garsi sulla macchina aperta.

→ Non portare oggetti metallici nella zona di pericolo.

ATTENZIONE FORTI CAMPI MAGNETICI PERMANENTI 2

Dati i forti campi magnetici, vi è il pericolo che vengano distrutti dati su supporti per dati o banco-

mat.

Manuale per l'uso SIPLACE D1/D2

A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio

Edizione 07/2008 IT 2.1 Istruzioni di sicurezza

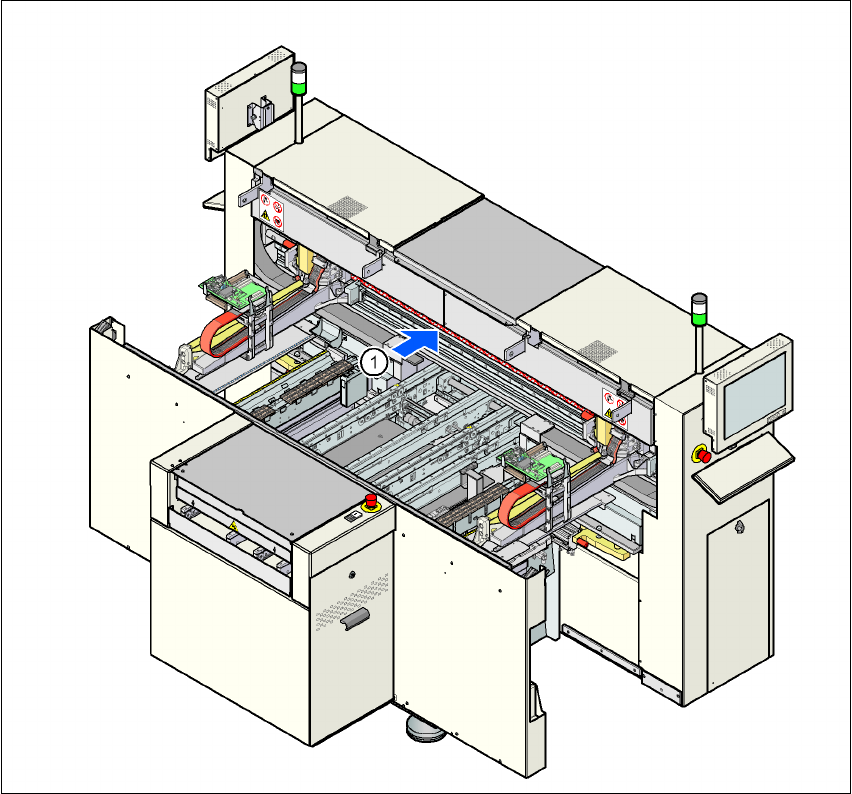

Fig. 2.1 - 1 Posizione dei magneti permanenti per gli azionamenti lineari

(1) Magneti permanenti per i motori lineari Y

Seguire le avvertenze a seguito quando si lavora ai magneti permanenti:

→ Alle persone con impianti attivi (p.e. pacemaker) o altre protesi ferromagnetiche è espressa-

mente vietato lavorare a questi apparecchi o avvicinarsi. Mantenere una distanza sicura col

motore lineare!

→ A causa delle forti forze d'attrazione magnetica, occorre rispettare avvertenze particolari nelle

dirette vicinanze della guida magnetica e della parte primaria mobile. Oggetti larghi o pesanti

di acciaio o ferro non possono mai essere portati a mano nelle vicinanze della guida magne-

tica. Poiché le forze d'attrazione magnetiche non sono visibili, generalmente si sottovalutano

i loro effetti nelle vicinanze della guida magnetica. La forza d'attrazione magnetica può pre-

sentarsi improvvisamente. Può crescere fino a raggiungere diverse migliaia di Newton nelle

Manuale per l'uso SIPLACE D1/D2

2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx

2.1 Istruzioni di sicurezza Edizione 07/2008 IT

vicinanze di oggetti ferromagnetici (di acciaio o di ferro) di dimensioni simili alla guida magne-

tica.

→ Quando si tocca la guida magnetica, indossare sempre indumenti di lavoro e di protezione

adeguati (p.e. guanti, scarpe ecc...).

→ È permesso esclusivamente ai tecnici SIPLACE app

ositamente addestrati eseguire opera-

oni di montaggio e altri compiti di sostituzione della guida magnetica.

→ Per i casi d'emergenza, tenere sempre a disposizione almeno due chiavette (di circa da 10°

a 15°) di materiale massiccio e non magnetico (p.e. alluminio) e un martello non magnetico

(di circa da 2 a 3 kg). Questi attrezzi sono necessari in caso di emergenze per staccare i pezzi

che si attaccano magneticamente alla guida magnetica e liberare eventuali articolazioni bloc-

cate (dito, mano, piede). Non appoggiare mai il gruppo modulare della bobina di un motore

con nucleo di ferro direttamente sulla guida magnetica.

→ Apparecchi e strumenti di misurazione elettronici possono essere danneggiati o distrutti da

forti campi magnetici. Non mettere apparecchi contenenti componenti magnetici vicino a

computer, monitor o supporti dati magnetici (p.e. dischi rigidi, carte di credito, nastri audio e

video ecc...)

→ Tenere tra singole guide magnetiche o tra una guida magnetica e altre superfici magnetiche

una distanza di almeno 45 cm.
