Manuale per l'uso SIPLACE D1/D2 2 Sicurezza d'esercizio A partire da lla versione di software SR.605.xx 2.2 Cartelli di avvertenza Edizione 07/2008 IT 46 A VVER TENZA 2 Forti ca mpi magnetici permane nti al l&a…

100%1 / 336
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.2 Cartelli di avvertenza
45
2.2.2 Cartelli di avvertenza per gli azionamenti lineari

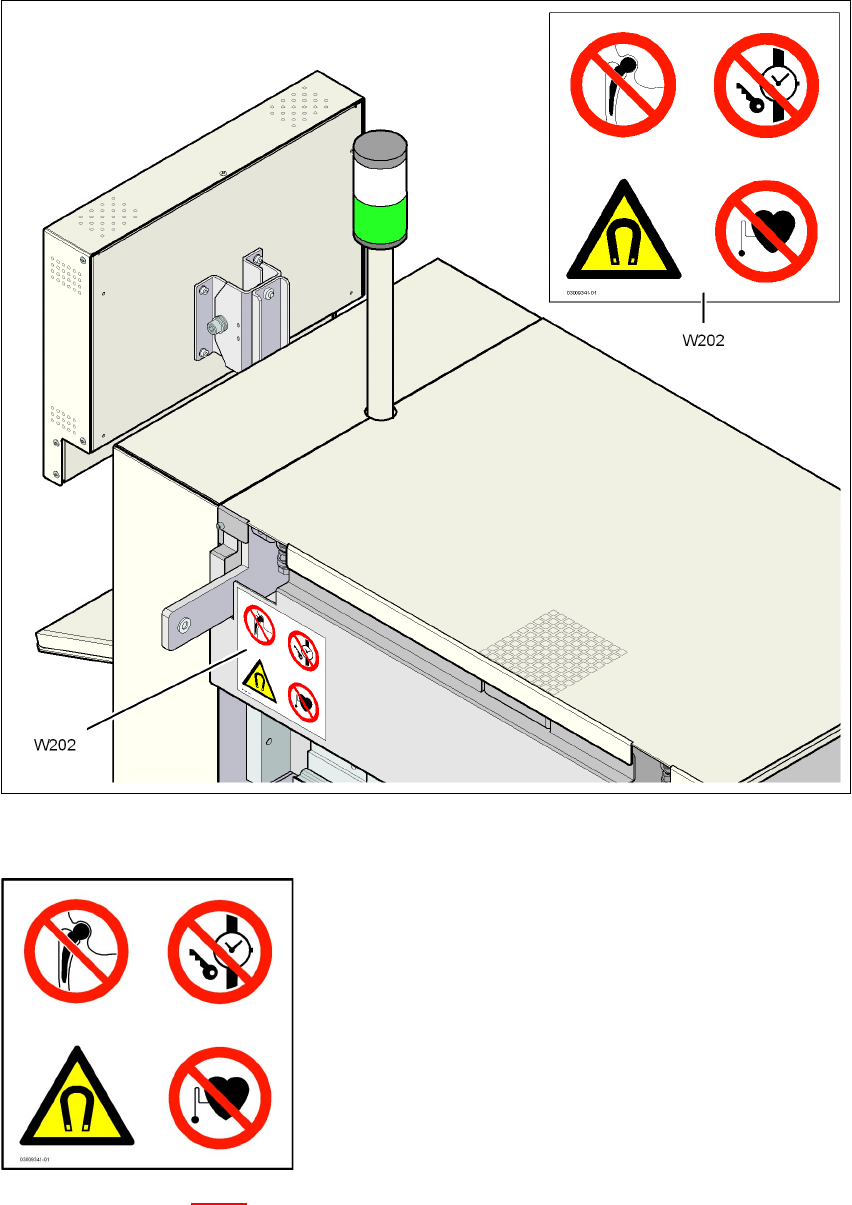

Fig. 2.2 - 3 Cartello di avvertenza W202 per gli azionamenti lineari Y
Pos. W202, articolo n. 03009341-01
2
Pos. W202 nella Fig. 2.2 - 3, articolo n. 03009341-01 (numero per dispositivo automatico: 4)
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.2 Cartelli di avvertenza Edizione 07/2008 IT
46
AVVERTENZA 2
Forti campi magnetici permanenti all'interno del dispositivo automatico!
PERICOLO 2
Pericolo di morte per portatori di protesi attive (p.e. pace-maker, pompe d'insulina, defibrillatori).
2
AVVERTENZA
Pericolo di schiacciamento per portatori di protesi metalliche passive (p.e. lastre, viti).
Quando le cappe di protezione sono aperte, non infilare le mani nella macchina o piegarsi al suo
interno.
Non portare oggetti metallici nella zona di pericolo.
2.2.3 Cartelli di avvertenza nel dispositivo di taglio della cinghia e scivolo dei rifiuti
della cinghia
2
Pos. W205 nelle Fig. 2.2 - 5 e 2.2 - 4, articolo n. 03009344-01
AVVERTENZA 2
Se volete eseguire operazioni nel dispositivo di taglio della cinghia, staccate il dispositivo auto-
matico dall'alimentazione di rete e dell'aria compressa.
Attendere finché la pressione d'esercizio è diminuita a 0 MPa.
Indossare guanti protettivi ben robusti quando si lavora al dispositivo di taglio della cinghia.
2
2
2
2
2
2
2
2
PERICOLO DI TAGLI!
Vi è pericolo di tagliarsi anche se la macchina è
spenta
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.2 Cartelli di avvertenza
47
2.2.3.1 Cartello di avvertenza W205 nella traversa sotto il dispositivo di taglio della
cinghia
2

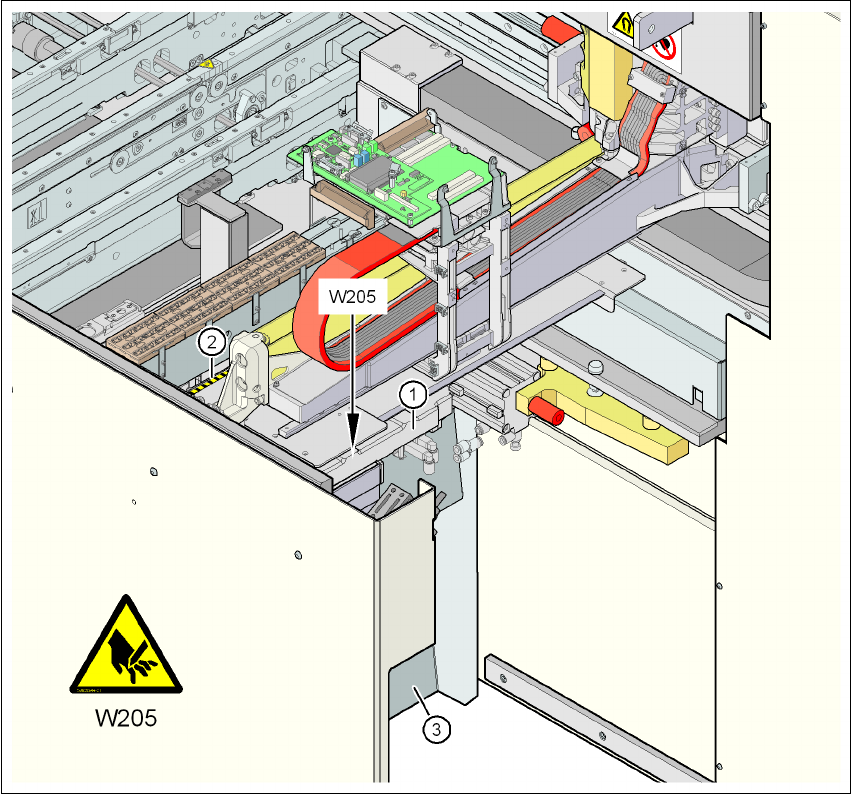

Fig. 2.2 - 4 Cartello di avvertenza W205 nella traversa sotto il dispositivo di taglio della cinghia
(1) Dispositivo di taglio della cinghia
(2) Canale della cinghia vuota
(3) Scivolo per scarti cinghia
Pos. W205, articolo n. 03009344-01 nelle traverse (numero per dispositivo automatico: 2)
