4 Installazione e messa in esercizio Manuale per l' uso SIPLACE D1/D2 4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 222 4 Fig. 4.…
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.4 Adattamento del carrello CO all'altezza di trasporto CS
221
4.4.5 Altezza trasporto CS 900 mm
4

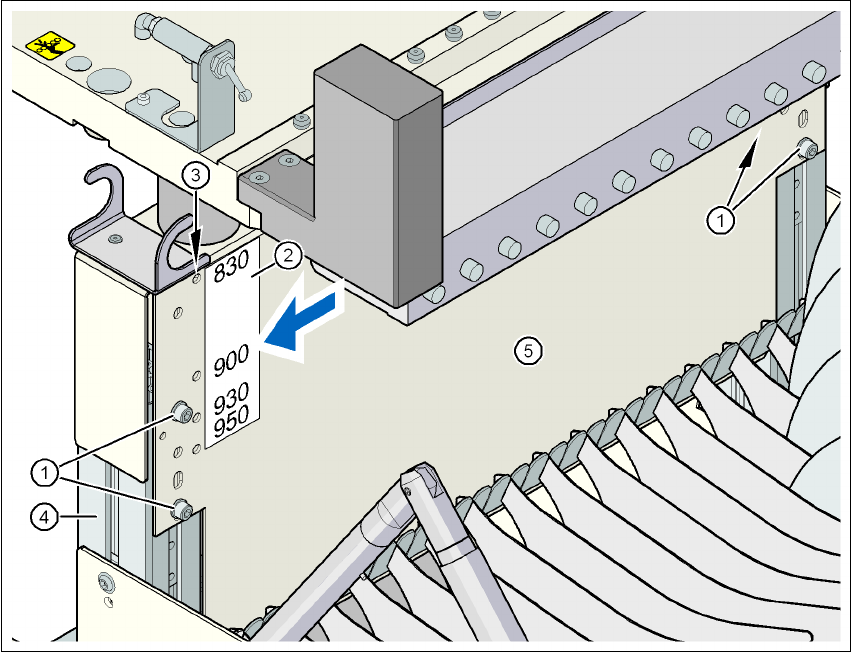

Fig. 4.4 - 4 Carrello CO: altezza di trasporto CS 900 mm - vista posteriore, posizione della vite ad esagono cavo e
foro di controllo
(1) Vite ad esagono cavo M6x12 e disco (4 unità nel lato posteriore)
(2) Adesivo con le indicazioni d'altezza 830, 900, 930 e 950 mm per i fori di controllo
(3) 4 fori di controllo per la preimpostazione dell'altezza richiesta. L'altezza richiesta è preimpo-
stata correttamente se il foro di controllo non viene coperto dalla stegola profilata verticale
(Pos. 4). (Vedi la freccia nella figura)
(4) Stegola profilata verticale
(5) Ponte
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
222
4

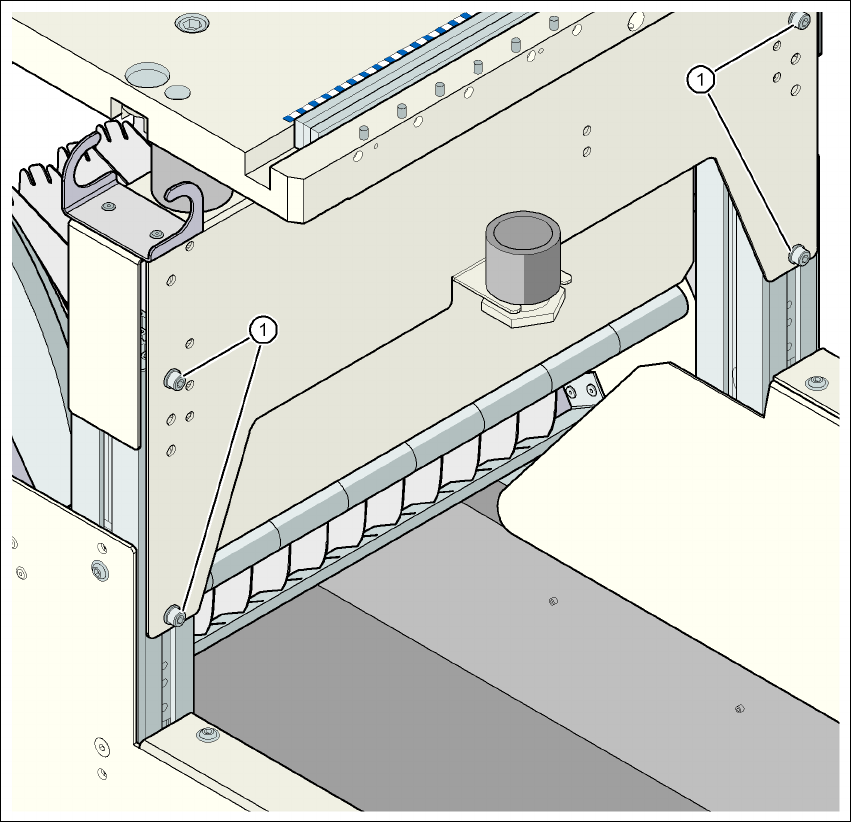

Fig. 4.4 - 5 Carrello CO: altezza di trasporto CS 900 mm - vista frontale, posizione delle viti ad esagono cavo
(1) Vite ad esagono cavo M6x12 e disco (4 unità nel lato posteriore)
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.4 Adattamento del carrello CO all'altezza di trasporto CS
223
4.4.6 Altezza trasporto CS 930 mm
4

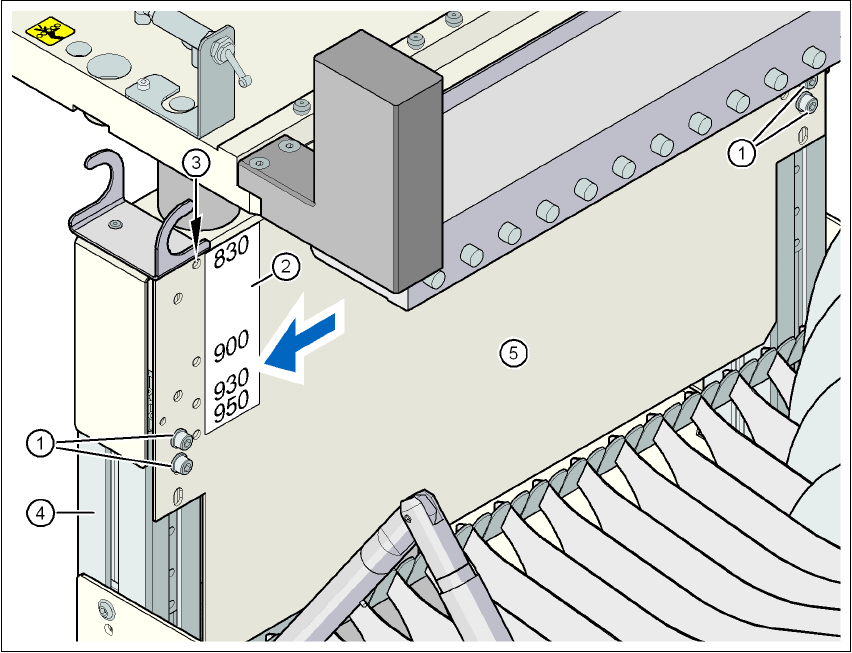

Fig. 4.4 - 6 Carrello CO: altezza di trasporto CS 930 mm - vista posteriore, posizione della vite ad esagono cavo e
foro di controllo
(1) Vite ad esagono cavo M6x12 e disco (4 unità nel lato posteriore)
(2) Adesivo con le indicazioni d'altezza 830, 900, 930 e 950 mm per i fori di controllo
(3) 4 fori di controllo per la preimpostazione dell'altezza richiesta. L'altezza richiesta è preimpo-
stata correttamente se il foro di controllo non viene coperto dalla stegola profilata verticale
(Pos. 4). (Vedi la freccia nella figura)
(4) Stegola profilata verticale
(5) Ponte
