4.5 Modificare il canale della cinghia vuota
Se si usano caricatori che usano cinghie con tasche di altezza > 17 mm, come per esempio è il
caso per i caricatori di 44 mm S DP, si dovrà eliminare la lamiera di separazione (Pos. 1 nella Fig.
4.5 - 1
).
4

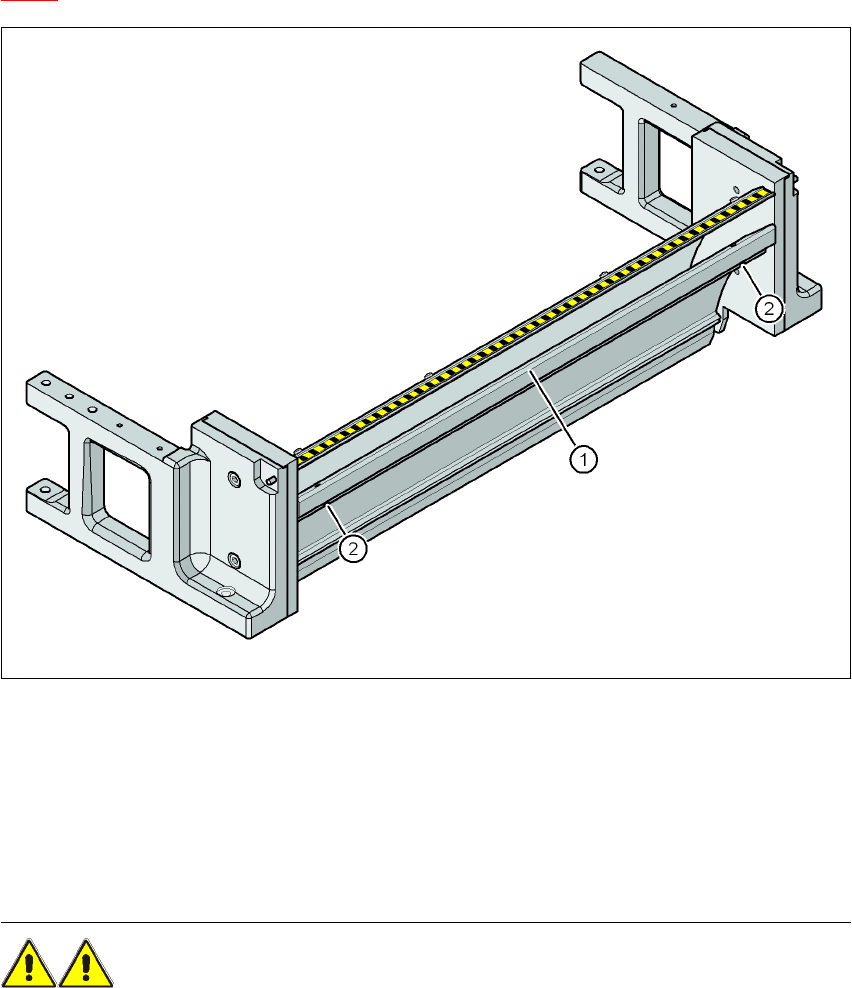

Fig. 4.5 - 1 Canale della cinghia vuoto con contenitore scarti
(1) Lamiera di separazione per cinghie di > 17 mm smontabile
(2) Vite DIN 84 - M3x6, 2 unità
4
4.5.1 Istruzioni di sicurezza
AVVERTENZA 4
→ Per lo smontaggio della lamiera di separazione spegnere il dispositivo automatico con l'inter-
ruttore principale.
→ Staccare il dispositivo automatico dall'alimentazione di rete e dell'aria compressa.
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.5 Modificare il canale della cinghia vuota A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
228
→ Assicuratevi che il dispositivo automatico non possa riaccendersi come descritto nella Se-
zione 2.10
, pagina 90.
→ Attendere finché la pressione d'esercizio del dispositivo di taglio è scesa a 0 MPa.
→ Indossare guanti robusti.
→ Non inserire le mani all'interno del canale della cinghia vuota.
4.5.2 Eliminare la lamiera di separazione
→ Allentare le due viti con intaglio (Pos. 2 nella Fig. 4.5 - 1, pagina 227).
→ Estrarre la lamiera di separazione (Pos. 1 nella Fig. 4.5 - 1
, pagina 227).
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.6 Mettere in funzione il dispositivo automatico
229
4.6 Mettere in funzione il dispositivo automatico
4.6.1 Mettere in funzione dal cliente il dispositivo automatico
→ Controllare che tutti i gruppi modulari siano ben fissati.
→ Prima di rimuovere i dispositivi di sicurezza per il trasporto dell'asse X/Y pulire le guide lineari
con un panno senza peli. Per compiere questa operazione non usare solventi (vedi la sezione
4.3.11
, pagina 215.
→ Accendere la macchina ed eseguire un'inizializzazione.
→ Copiare il programma di montaggio sul calcolatore e provarlo.
→ Controllare il punto zero della macchina dopo un tempo di funzionamento a caldo di 3 - 4 h.
→ Allestire i moduli d'alimentazione con il personale adibito all'uso della macchina del cliente in
base al programma di montaggio del cliente.
→ Insegnare come si usano i moduli d'alimentazione in base alla JobGuide.
→ Controllare il funzionamento di tutte le opzioni inserite e specifiche del cliente (soprattutto il
software) e ordinare con il modulo di ordinazione o per fax i ricambi eventualmente necessari.
4.6.2 Istruire il personale del cliente
→ Spiegare tutte le opzioni integrate specifiche del cliente, soprattutto il software / la compatibi-
lità del software.
→ Spiegare ai programmatori gli editor dei programmi del calcolatore di linea / SIPLACE Pro.
→ Spiegare agli operatori e allestitori il software della stazione.
→ Spiegare la protezione della password.
→ Spiegare al personale del cliente la manutenzione e la cura della macchina in base alla Job-
Guide.
4.6.3 Funzionamento di prova o avvio della produzione
→ Testare la linea con il circuito stampato di prova o con un circuito stampato del cliente.
→ Registrare i dati del prodotto del cliente e di potenza, elaborarli e documentarli nella relazione
dell'installazione.
→ Memorizzare i dati e consegnare al cliente le copie di sicurezza.
