Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio A partire dalla versione di software SR.605.xx E dizione 07/2008 IT 4.1 Trasporto e configurazione alla consegna 191 4 Fig. 4.1 - 3 Superfici d&ap…
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.1 Trasporto e configurazione alla consegna A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
190
4.1.5.3 Punto d'appoggio dell'elevatore a forca durante il sollevamento del dispositivo
automatico dal pallet
– Quando si solleva il dispositivo automatico dal pallet, applicare l'elevatore a forca al disposi-
tivo come descritto nella sezione 4.1.5.4
.
ISTRUZIONE 4
In caso di percorsi lunghi, trasportare sempre il dispositivo automatico con pallet ed elevatore a
forca per evitare danni al dispositivo automatico.
4.1.5.4 Posizionare l'elevatore a forca
AVVERTENZA 4
Prima di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare
danni irreversibili alla macchina:
– Applicare l'elevatore a forca al dispositivo automatico dal lato dell'alimentazione di corrente,
come indicato nella Fig. 4.1 - 3
, pagina 191.
→ Accertarsi che il dispositivo automatico poggi sulla forca con i punti d'appoggio 1, 2 e 3 (vedi
Fig. 4.1 - 3
, pagina 191). Se la forca è più corta, usare come base pannelli di legno di lun-
ghezza adeguata. In caso contrario c'è il pericolo che il dispositivo automatico scivoli dalla
forca.
→ Accertarsi di applicare uniformemente il peso sulla forca quando si solleva il dispositivo au-
tomatico. Una base solida tra la forca ed il dispositivo automatico impedisce il rovesciamento
del dispositivo automatico quando lo si solleva. In questo modo si può evitare di applicare
peso solo su un lato dei piedi della macchina, che causerebbe la deformazione del fissaggio
dei piedi della macchina. È consigliabile che un'altra persona osservi il sollevamento del di-
spositivo automatico e garantisca che quest'ultimo non si rovesci sul lato quando lo si solleva
con l'elevatore a forca.
4.1.5.5 Cosa rispettare assolutamente durante il trasporto
AVVERTENZA 4
Durante il trasporto, accertarsi assolutamente che tutti i piedi della macchina ondeggino libera-
mente sul pavimento perché se i piedi della macchina strisciano sul pavimento durante il tra-
sporto e si scontrano contro un ostacolo, si potrebbe danneggiare il fissaggio dei piedi della
macchina nel telaio del dispositivo automatico.
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.1 Trasporto e configurazione alla consegna
191
4

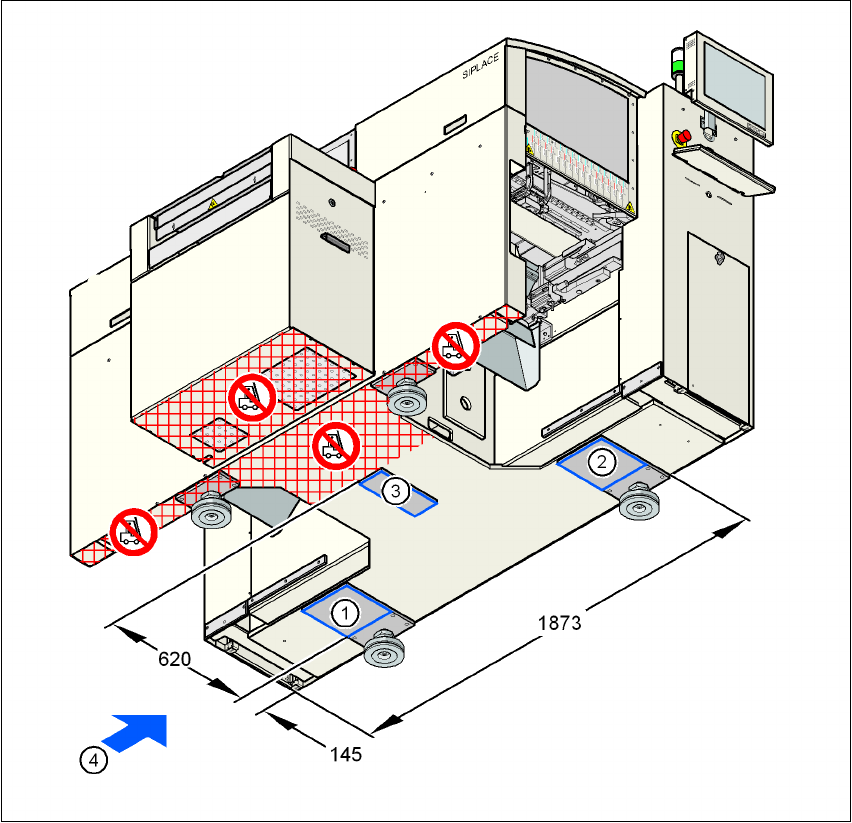

Fig. 4.1 - 3 Superfici d'appoggio del dispositivo automatico - misure in millimetri
(1) Superficie d'appoggio del dispositivo automatico dal lato dell'innesto dell'alimentazione della
corrente
(2) Superficie d'appoggio del dispositivo automatico dal lato dell'innesto automatico
(3) Superficie d'appoggio del dispositivo automatico nel centro della macchina
(4) Applicare l'elevatore a forca sul lato dell'alimentazione della corrente
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.2 Infrastruttura del punto d'installazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
192
4.2 Infrastruttura del punto d'installazione
4.2.1 Consigli relativi alla conformazione del pavimento
Il pavimento che si trova sotto il dispositivo automatico deve essere solido e piano perché durante
il suo funzionamento forze dinamiche possono creare oscillazioni sul punto d'installazione. L'en-
tità delle oscillazioni dipende dalla struttura del sottopavimento. Sempre che si rispettino i para-
metri del carico del pavimento sono adatte:
– coperture in cemento armato, p.e. le coperture dei capannoni industriali
– piastre di base in cemento armato, p.e. i pavimenti in calcestruzzo di capannoni industriali
senza scantinato
– locali con pavimento doppio, sempre che nello spazio intermedio sia inserita una base sta-
bile. Per questa base intermedia hanno validità le stesse condizioni d'installazione. La base
può essere realizzata con travi d'acciaio o di calcestruzzo.
4.2.1.1 Peso della macchina e caricabilità del pavimento
I valori dei pesi della macchina e della capacità di carico del fondo sono contenuti nella sezione
3.4.1
, pagina 102.
4.2.2 Alimentatore aria compressa
4.2.2.1 Controllo dell'alimentazione dell'aria compressa
Controllare se l'alimentazione dell'aria compressa è conforme alle specifiche prescritte della mac-
china (vedi la tabella nella sezione 3.3
, pagina 100).
INDICAZIONE: 4
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo n. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
→ Protocollare le caratteristiche dell'aria compressa nel luogo d'installazione.
