Manuale per l'uso SIPLACE D1/D2 A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio Edizione 07/2008 IT 2.6 Dispositivi di sicurezza 71 2.6.2.2 Posizione degli inter ruttori di protezione nel…
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.6 Dispositivi di sicurezza Edizione 07/2008 IT
70
2
Fig. 2.6 - 5 Posizione di interruttori e tasti - panoramica sul lato d'entrata del CS
(1) Tasto di ARRESTO D'EMERGENZA nel lato d'entrata
(2) Tasto d'avvio (bianco) nel lato di entrata
(3) Tasto d'arresto (nero) nel lato di entrata
(4) Tasto d'avvio (bianco) nel pannello di controllo sul lato dell'unità dell'aria compressa
(5) Tasto d'arresto (nero) nel pannello di controllo sul lato dell'unità ad aria compressa
(6) Tasto di ARRESTO D'EMERGENZA nel pannello di controllo sul lato dell'aria compressa
(T) Direzione di trasporto CS
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.6 Dispositivi di sicurezza
71
2.6.2.2 Posizione degli interruttori di protezione nel dispositivo automatico
2

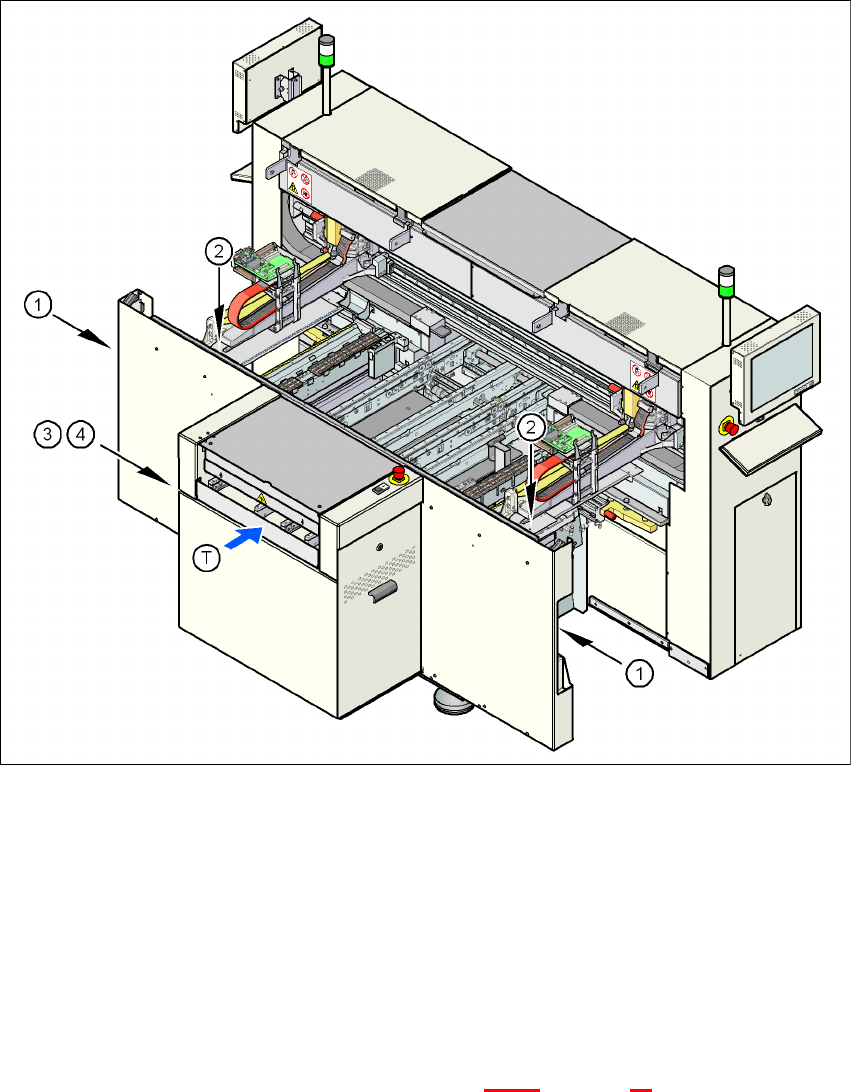

Fig. 2.6 - 6 Posizione degli interruttori di protezione nel dispositivo automatico
2
(1) Interruttore delle cappe di protezione, posto 1
(2) Interruttore delle cappe di protezione, posto 2
(3) Interruttore di protezione per il coperchio di rivestimento nel lato di entrata del trasporto CS
(4) Interruttore di protezione per il coperchio di rivestimento nel lato d'uscita del trasporto CS
(T) Direzione di trasporto CS
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.6 Dispositivi di sicurezza Edizione 07/2008 IT
72
2.6.2.3 Posizione di calcolatore di comando, controller della macchina, prese e tasti
per il carrello CO
2
Fig. 2.6 - 7 Calcolatore di comando, controller della macchina, prese e tasti per il carrello CO
(1) Presa per il carrello CO
(2) Tasto per sollevare i tavoli CO sormontato dalla lamiera di rivestimento ribaltabile
(3) Calcolatore di comando
(4) Controller della macchina
(T) Direzione di trasporto CS
2.6.2.4 Descrizione del funzionamento
Interruttore principale in posizione OFF (Pos. 1 nella Fig.
2.6 - 4, pagina 69) 2
L'interruttore principale stacca dalla rete le tre fasi U, V ed W.
