Manuale per l'uso SIPLACE D1/D2 6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx 6.2 Scambiatore automatico di vassoi (SAV) Edizione 07/2008 IT 282 6.2.5 Misure del dispositivo automatico …
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.2 Scambiatore automatico di vassoi (SAV)
281
6.2.3.3 Influssi ambientali, autorizzati
6.2.4 Istruzioni per l'installazione del SAV
Si può agganciare lo scambiatore automatico di vassoi al lato destro del dispositivo automatico
nel posto 1 del dispositivo automatico D1. Per compiere questa operazione, installare il compo-
nente extra al posto 1 e agganciare quindi il SAV. Se si deve applicare il SAV in un altro punto, il
posto libero potrà essere nuovamente allestito con un carrello CO.
Temperatura ambiente Tra 15°C e 35°C
Umidità dell'aria 30 - 90% a 20°C
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.2 Scambiatore automatico di vassoi (SAV) Edizione 07/2008 IT
282

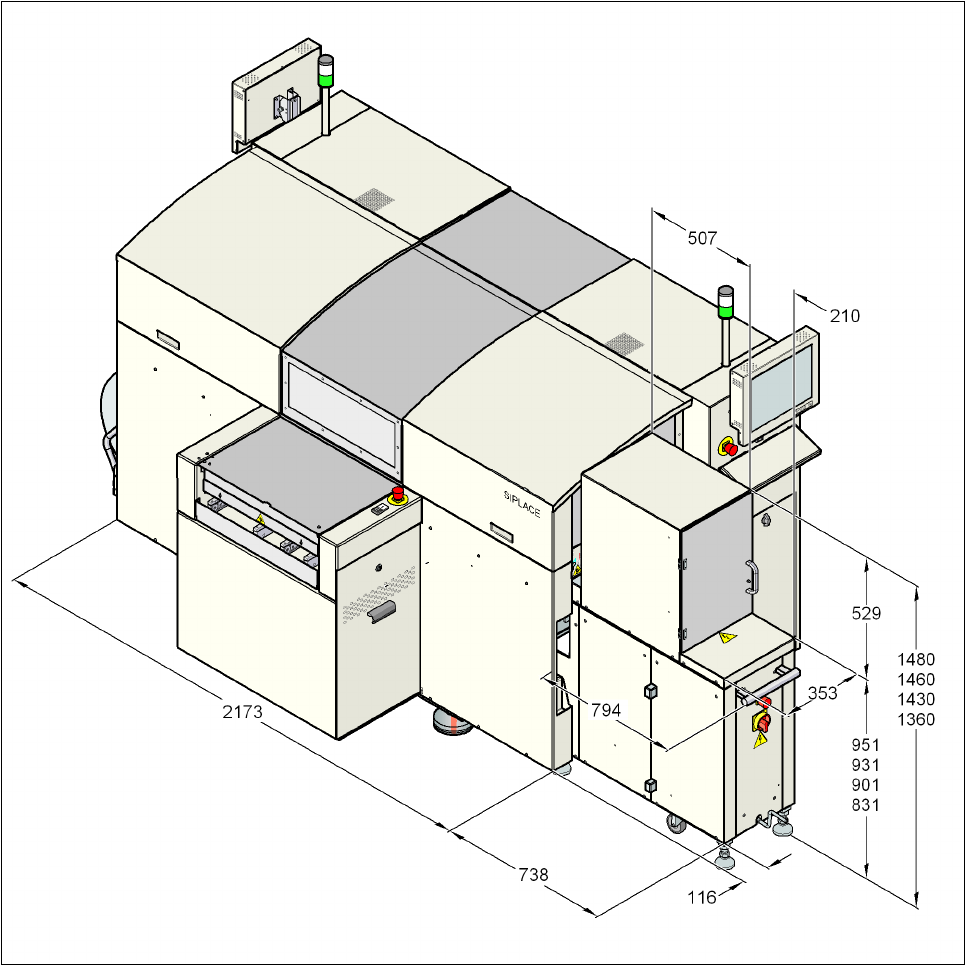

6.2.5 Misure del dispositivo automatico D1 con SAV
6
Fig. 6.2 - 1 Misure del dispositivo automatico D1 con SAV
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.2 Scambiatore automatico di vassoi (SAV)
283

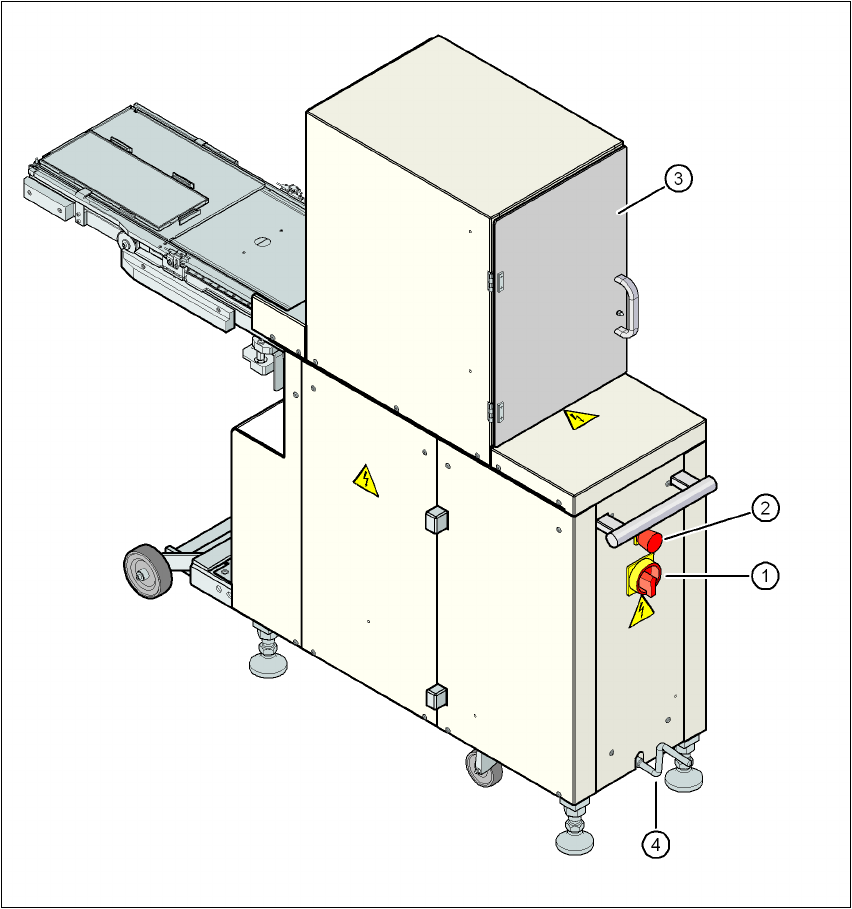

6.2.6 Elementi di comando
6
Fig. 6.2 - 2 SAV - elementi di comando
(1) Interruttore principale
(2) Tasto di ARRESTO D'EMERGENZA
(3) Accumulatore di vassoi
(4) Manovella per sollevare o abbassare il telaio
