Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
275
6.1.3 Scambiatore di pipette per la testa SIPLACE Pick&Place
Articolo n. 00119817-xx Scambiatore di pipette P&P, D1
Articolo n. 03048676-xx Caricatore per 2 pipette
Articolo n. 03048639-xx Caricatore per 1 pipetta
6.1.3.1 Descrizione
Questo scambiatore di pipette può accettare fino a 10 caricatori di pipette. Si hanno a disposizione
due tipi di caricatori: caricatori standard e caricatori per pipette speciali o pinze. I vassoi sono col-
locati su un supporto comune. Ogni caricatore è centrato con due spine cilindriche e fissato con
morsetti.
Configurazione standard: 2 caricatori per risp. 2 pipette
1 caricatore per pipetta speciale o pinze
6

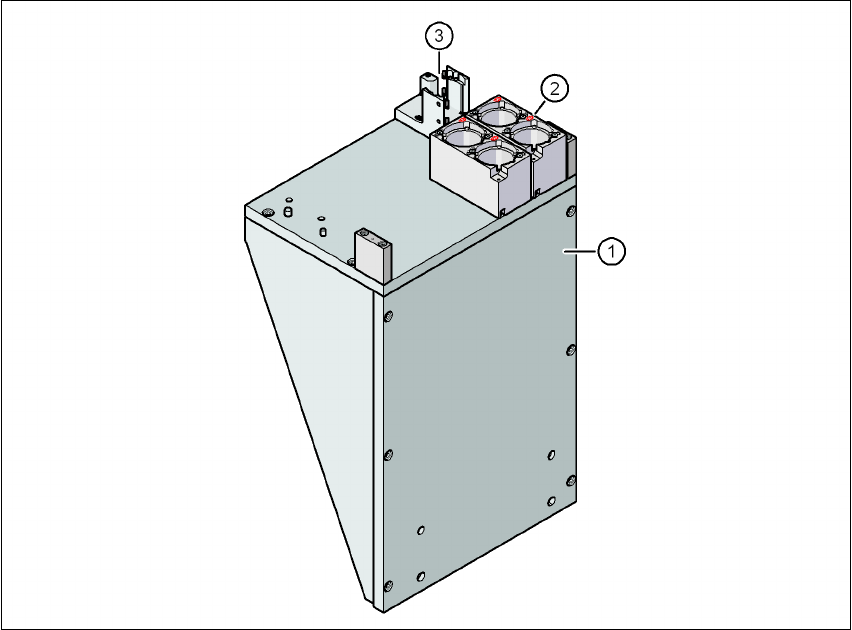

Fig. 6.1 - 11 Scambiatore di pipette per la testa P&P SIPLACE
(1) Supporto
(2) Caricatore per 2 pipette
(3) Caricatore per pipette speciali o pinze
6
6
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.1 Scambiatore di pipette Edizione 07/2008 IT
276
AVVERTENZA 6
Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configurazioni
miste c'è pericolo di crash della testa!
6.1.3.2 Dati tecnici
6
6
6
6
6
6
6
6.1.3.3 Posizione dello scambiatore di pipette per la testa Pick&Place nel dispositivo
automatico D1
Nel dispositivo automatico D1 si può installare uno scambiatore di pipette per la testa Pick&Place
nel posto 2. Nel supporto si possono allestire fino a 10 caricatori. Ne risulta una capacità totale di
massimo 20 garage di pipette.
Scambiatore di pipette per la testa SIPLACE Pick&Place
Misure (lunghezza x larghezza x altezza) 192 x 138 x 314 mm³
Numero di garage di pipette 20 per pipette standard
10 per pipette speciali o pinze
Tipi di pipette 5xx, standard
4xx con adattatore
8xx con adattatore
9xx con adattatore
Tempo di sostituzione delle pipette Ca. 2 s per pipetta
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
277
6

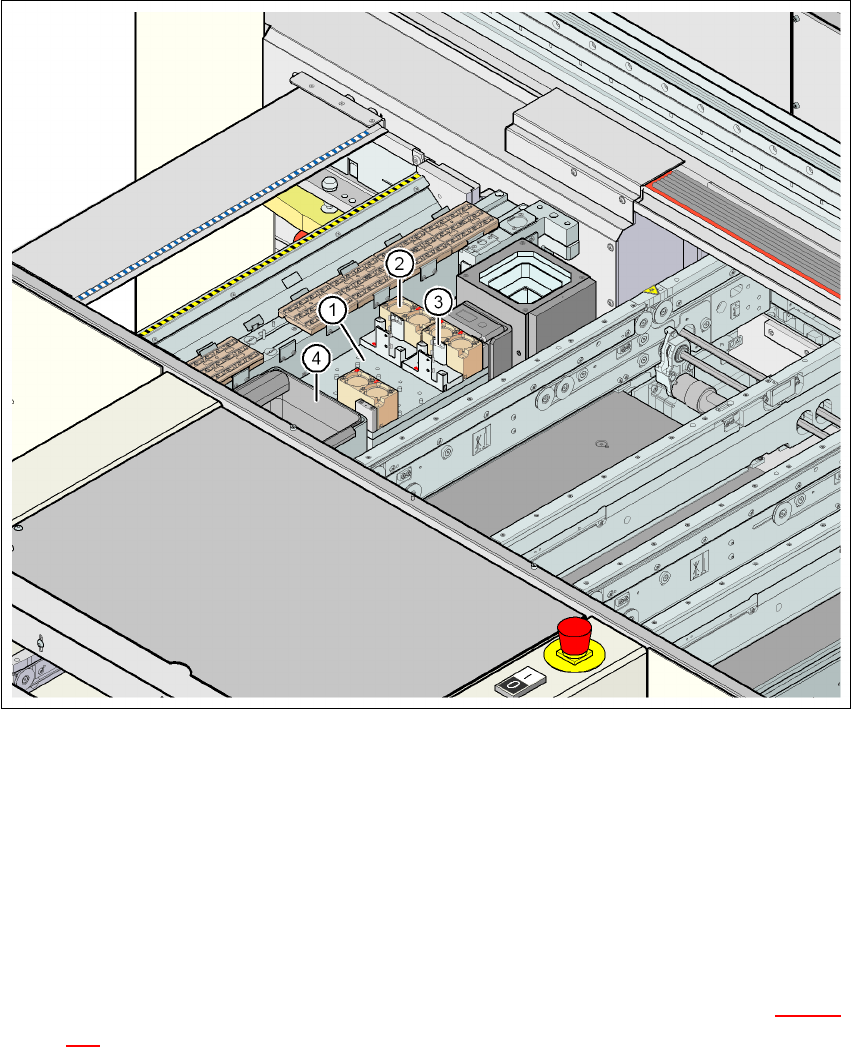

Fig. 6.1 - 12 Posizione dello scambiatore di pipette per la testa Pick&Place nel dispositivo automatico D1
(1) Scambiatore di pipette
(2) Caricatore standard
(3) Caricatore per pipette speciali o pinze
(4) Contenitore degli scarti CO
6
6.1.3.4 Montaggio
Lo scambiatore di pipette è fissato nel posto 2 del telaio della macchina (Pos. 1 nella Fig. 6.1 - 12,
pagina 277
).
6.1.3.5 Pinze e pipette speciali
I dispositivi automatici SIPLACE elaborano oltre alla gamma standard SMT anche componenti in
tecnica di montaggio a perforazione (Through Hole Technology) e componenti OSC (Odd Shaped
Components). Parallelamente a questi, ASM AS s
viluppa costantemente pipette speciali e
pinz
e.
