Manuale per l'uso SIPLACE D1/D2 A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione Edizione 07/2008 IT 6.19 Stazione Teach Vision 317 6.19 .1 Descr izione La stazione T each Vision è un sis …
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.19 Stazione Teach Vision Edizione 07/2008 IT
316
6.19 Stazione Teach Vision
Articolo n. 00119788-xx Stazione Vision Teach
6

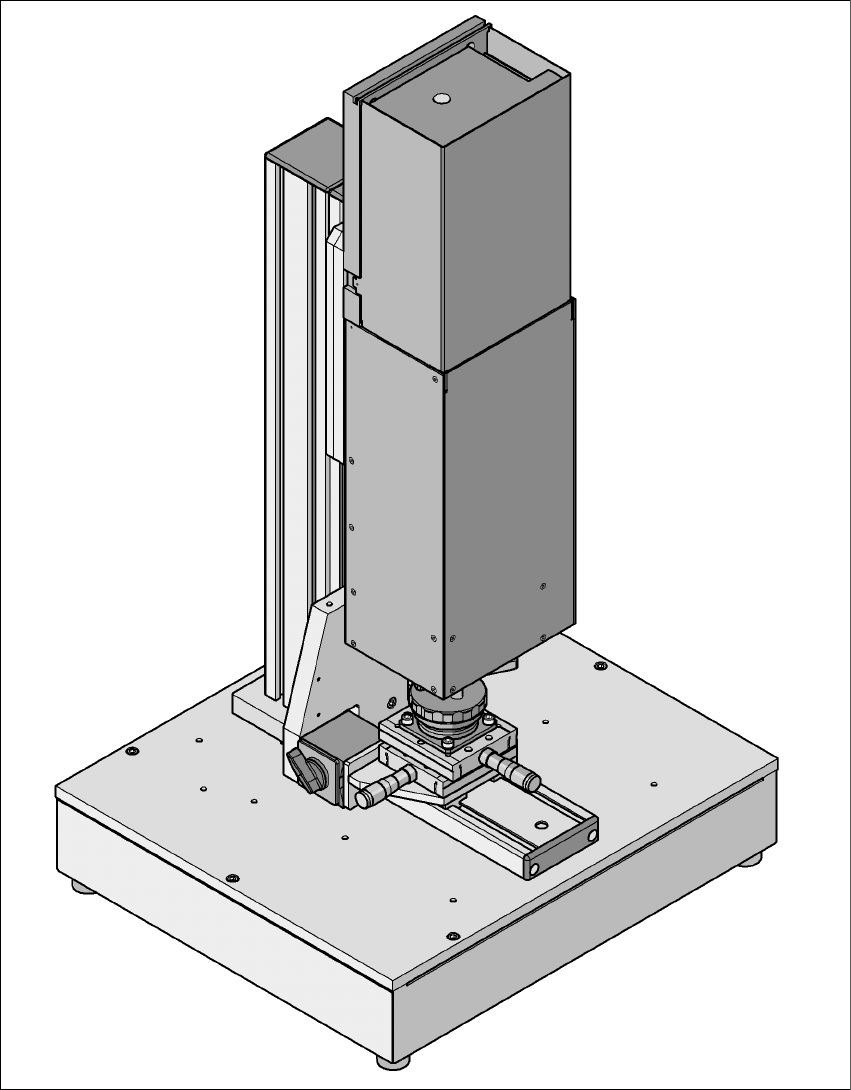

Fig. 6.19 - 1 Stazione Vision Teach con videocamera CO, tipo 36
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.19 Stazione Teach Vision
317
6.19.1 Descrizione
La stazione Teach Vision è un sistema per creare e testare descrizioni di forme involucro per com-
ponenti che possono essere elaborati nei dispositivi automatici di montaggio SIPLACE.
La stazione Teach Vision è formata sostanzialmente dai seguenti componenti:
– Modulo base con sistema elettronico e fino a due videocamere CO
– PC minitower
Sistema operativo WINDOWS XP 6
Software d'elaborazione immagini SIPLACE -Vision 6
Server di banca dati SIPLACE Pro 6
Interfacce videocamera: scheda CAN-bus e scheda bus videocamera 6
Con la stazione Teach Vision è possibile generare e testare descrizioni per forme involucro indi-
pendentemente dai dispositivi automatici di montaggio o eseguire un'ispezione dei componenti.
Le descrizioni generate di forma involucro si possono memorizzare nella banca dati SIPLACE Pro
della stazione Teach Vision e trasferire nella banca dati SIPLACE Pro del sistema di produzione.
Si ha inoltre la possibilità di caricare ed analizzare stampe di schermo Vision di dispositivi auto-
matici di montaggio nella stazione Teach Vision. Si devono eseguire nel dispositivo automatico di
montaggio solo misurazioni multiple di componenti.
6.19.2 Vantaggi
Il grande vantaggio di questo sistema offline consiste nel fatto che è completamente indipendente
dai sistemi di produzione e che per generare e testare descrizioni di forme involucro non si devono
più usare risorse dei sistemi di produzione. In questo modo non si hanno più perdite di produttività
per la descrizione e prova di forme involucro. Con questo sistema indipendente si possono ridurre
notevolmente anche i tempi d'introduzione dei nuovi prodotti.
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.19 Stazione Teach Vision Edizione 07/2008 IT
318
6.19.3 Quali videocamere CO vengono supportate
Il posto Teach Vision supporta le seguenti videocamere CO:
Videocamera CO Gamma di componenti
Uso nel dispositivo
automatico di montaggio
C&P, tipo 23, 6x6 ,
digitale
01005 a 6 x 6 mm² Videocamera della testa per la testa
C&P20A
C&P, tipo 28, 18 x 18,
digitale
0402 fino a 18,7 x 18,7 mm²,
PLCC 44, BGA, µBGA,
Flip-Chip, TSOP, QFP,
SO fino a SO32, DRAM
Videocamera della testa per la testa
C&P12
C&P, tipo 29, 27 x 27,
digitale
0201 fino a 27 x 27 mm²
PLCC, SO, QFP, TSOP,
SOT, MELF, CHIP, IC, BGA
Videocamera della testa per la testa
C&P6
P&P, stazionaria, tipo 33,
55 x 45, digitale
0402 fino a 55 x 45 mm²,
MELF, SO, PLCC, QFP,
condensatori elettrolitici,
BGA, prese
Videocamera stazionaria per IC e
spina
P&P, stazionaria, tipo 25,
16 x 16, digitale
0201 fino a 16 x 16 mm²,
SO, PLCC, QFP, zoccoli,
prese, BGA, CO speciali,
Bare Die, Flip-Chip, Shield
Videocamera stazionaria per CO
Flip-Chip
P&P, stazionaria, tipo 36,
32 x 32, digitale
0603 fino a 32 x 32 mm²,
MELF, SO, PLCC, QFP,
condensatori elettrolitici,
BGA, prese
Videocamera stazionaria per IC e
presa nel dispositivo automatico D1
