Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
263
6.1.1.3 Posizione dello scambiatore di pipette per la testa C&P12 nel dispositivo
automatico D1
Nel posto 2 si può installare uno scambiatore di pipette per la testa Collect&Place da 12 segmenti
(Pos. 1 nella Fig. 6.1 - 2
). ne risulta una capacità totale di 6 caricatori con un totale di 72 garage
di pipette.
6
Fig. 6.1 - 2 Posizione dello scambiatore di pipette per la testa Collect&Place da 12 segmenti nel dispositivo
automatico D1
6
(1) Scambiatore di pipette
(2) Caricatore delle pipette
(3) Dispositivo d'estrazione delle pipette, tipo 8xx
(4) Dispositivo d'estrazione delle pipette, tipo 9xx
(5) Contenitore degli scarti delle pipette
(6) Contenitore degli scarti dei componenti
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.1 Scambiatore di pipette Edizione 07/2008 IT
264
6.1.1.4 Posizione dello scambiatore di pipette per la testa C&P12 nel dispositivo
automatico D2
Nei posti 1 e 2 si può installare rispettivamente uno scambiatore di pipette per la testa
Collect&Place da 12 segmenti (Pos. 1 nella Fig. 6.1 - 2
). Ne risulta una capacità totale di 2 scam-
biatori di pipette con 12 caricatori ed un totale di 144 garage di pipette.
6

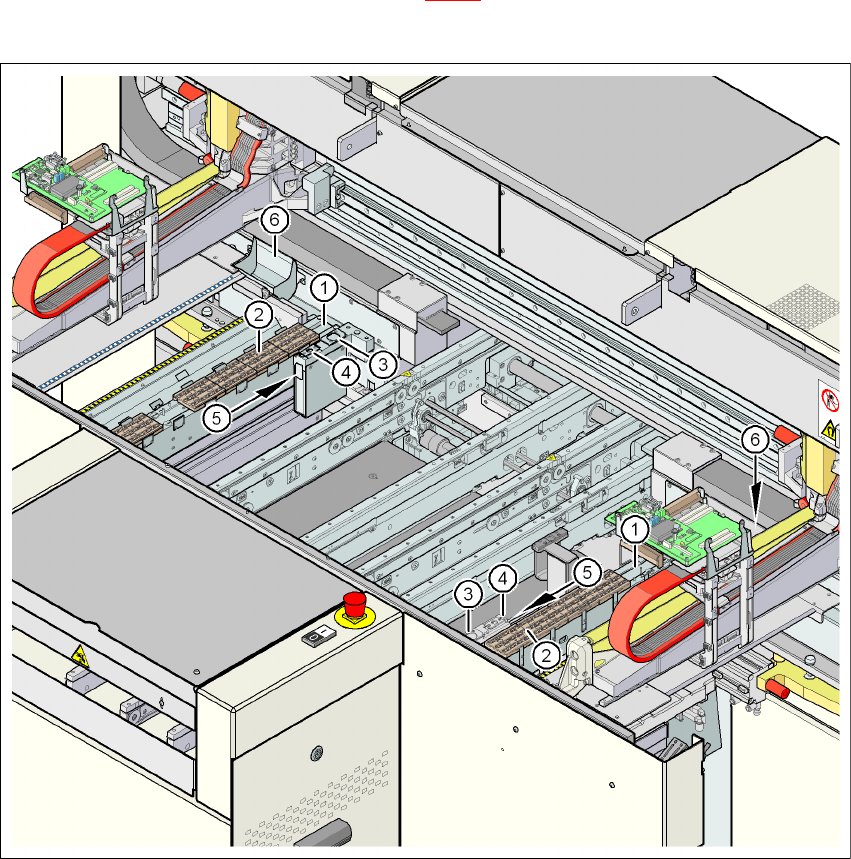

Fig. 6.1 - 3 Posizione dello scambiatore di pipette per la testa Collect&Place da 12 segmenti nel dispositivo
automatico D2
6
(1) Scambiatore di pipette
(2) Caricatore delle pipette
(3) Dispositivo d'estrazione delle pipette, tipo 8xx
(4) Dispositivo d'estrazione delle pipette, tipo 9xx
(5) Contenitore degli scarti delle pipette
(6) Contenitore degli scarti dei componenti
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
265
6.1.1.5 Montaggio
Gli scambiatori di pipette (vedi Fig. 6.1 - 2, pagina 263) sono fissati ognuno al canale della cinghia
vuota.
6

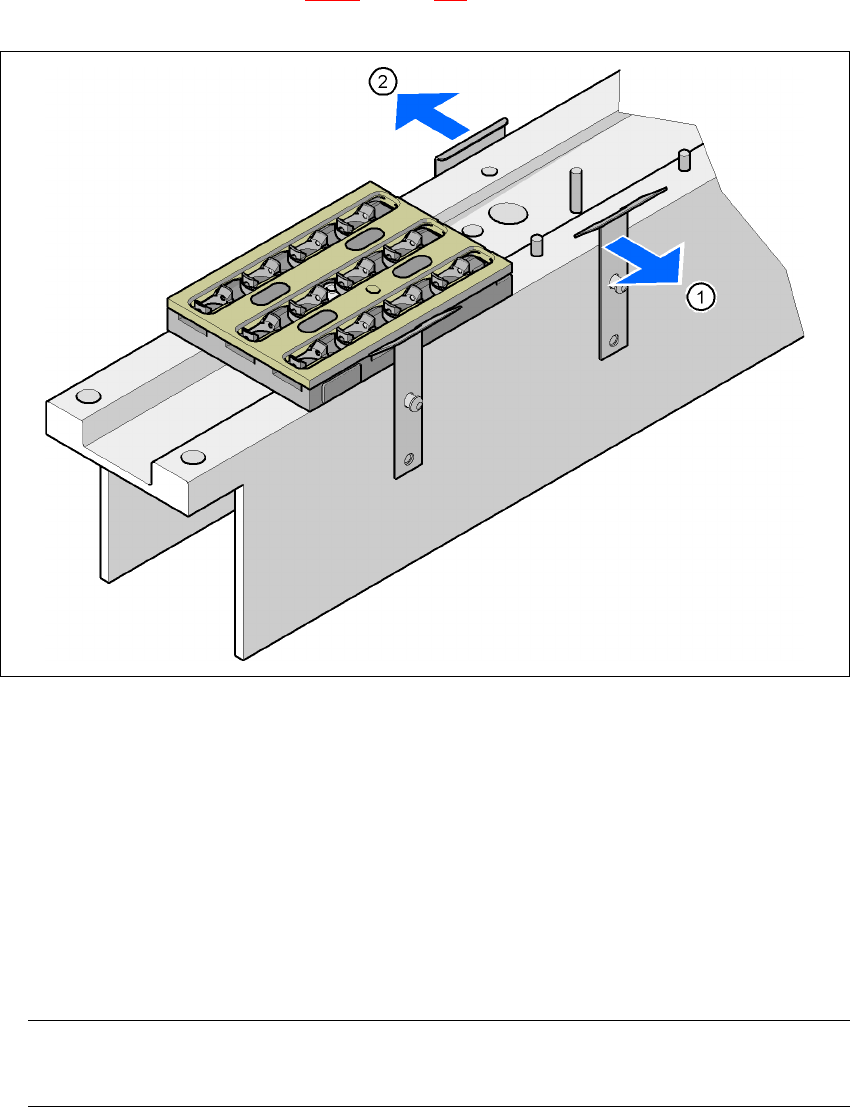

Fig. 6.1 - 4 Posizione di montaggio
(1) Il gancio con molla è rivolto verso l'operatore
(2) La morsa d'arresto è rivolta verso il trasporto CS
→ Allestire lo scambiatore di pipette in modo tale che i ganci a molla mobili siano sempre rivolti
verso l'operatore e le morse d'arresto sempre verso il trasporto CS.
6.1.1.6 Indicazioni per l’uso
→ Riempire un caricatore per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
ISTRUZIONE 6
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 6
→ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
→ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai vassoi.
