Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
261
6 Ampliamenti della stazione
6.1 Scambiatore di pipette
Con gli scambiatori di pipette è possibile aumentare notevolmente la flessibilità delle teste di mon-
taggio per la lavorazione di tipi diversi di componenti. Se dato il programma di montaggio diventa
necessaria una sostituzione delle pipette, la testa di montaggio deposita automaticamente la vec-
chia pipetta nel garage delle pipette e ne preleva una nuova. Nella prova del vuoto si possono
inoltre sostituire velocemente le pipette eliminate.
L'accettazione delle pipette da uno scambiatore di pipette è notevolmente più esatta e più veloce
di quanto sarebbe possibile manualmente. Per il processo di montaggio di componenti piccoli è
assolutamente necessario che l'eccentricità radiale della rotazione delle pipette sia minima.
6.1.1 Scambiatore di pipette per la testa Collect&Place da 12 segmenti
Articolo n. 00119865-xx Scambiatore di pipette, testa C&P da 12 segmenti, D1/D2
6

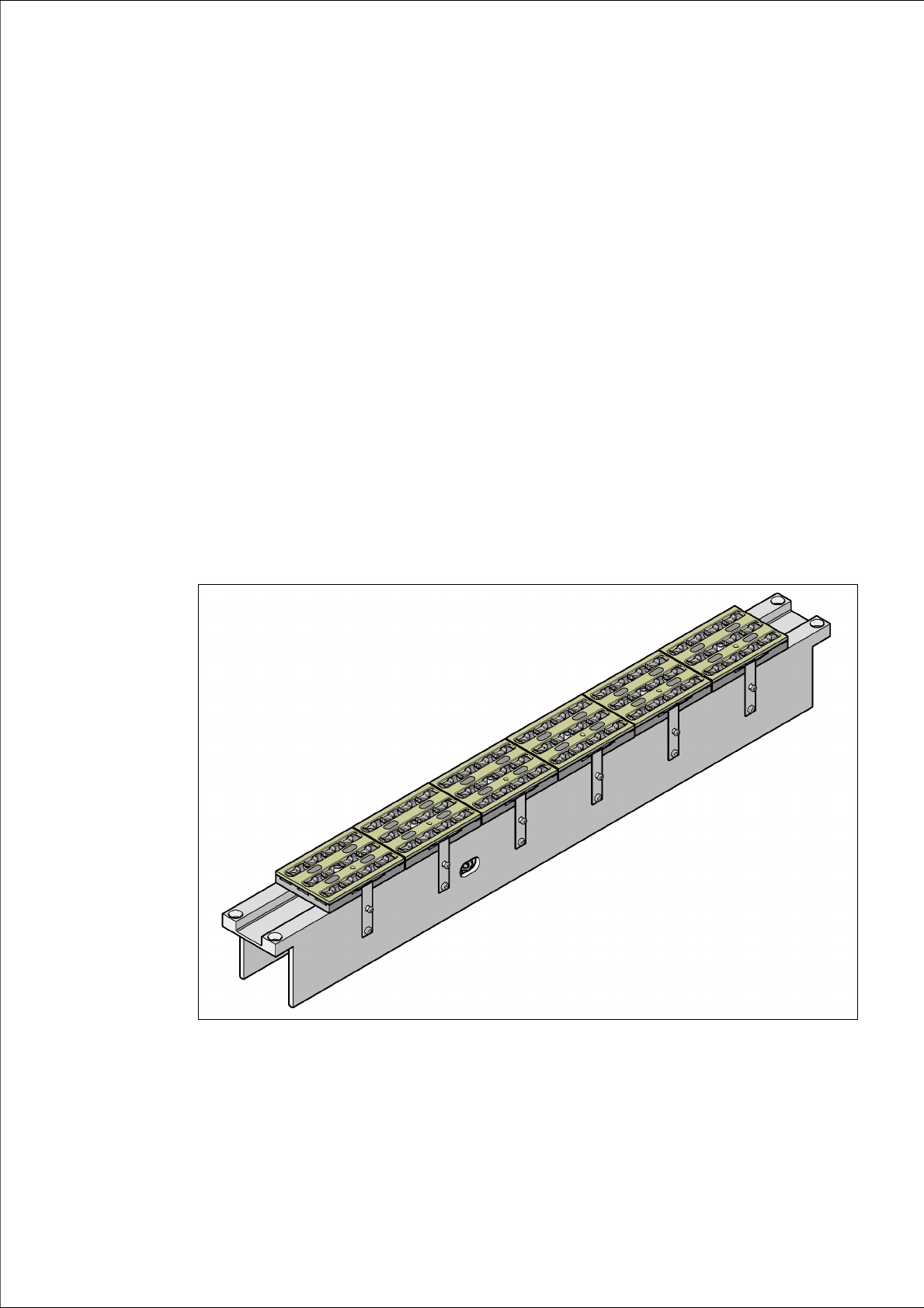

Fig. 6.1 - 1 Scambiatore di pipette per la testa Collect&Place da 12 segmenti
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.1 Scambiatore di pipette Edizione 07/2008 IT
262
6.1.1.1 Descrizione
Questo scambiatore di pipette può accettare fino a 6 caricatori, ognuno con 12 garage delle pi-
pette. I vassoi sono collocati su un supporto comune. Ogni caricatore è centrato con due spine
cilindriche e fissato con morsetti.
6.1.1.2 Dati tecnici
6
Scambiatore di pipette per la testa Collect&Place da 12 segmenti
Misure (lunghezza x larghezza x altezza) 565 x 63 x 78 mm³
Numero di caricatori 6 con 12 garage di pipette ognuno
Tipi di pipette 9xx
Tempo di sostituzione delle pipette Ca. 2 s per pipetta
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
263
6.1.1.3 Posizione dello scambiatore di pipette per la testa C&P12 nel dispositivo
automatico D1
Nel posto 2 si può installare uno scambiatore di pipette per la testa Collect&Place da 12 segmenti
(Pos. 1 nella Fig. 6.1 - 2
). ne risulta una capacità totale di 6 caricatori con un totale di 72 garage
di pipette.
6

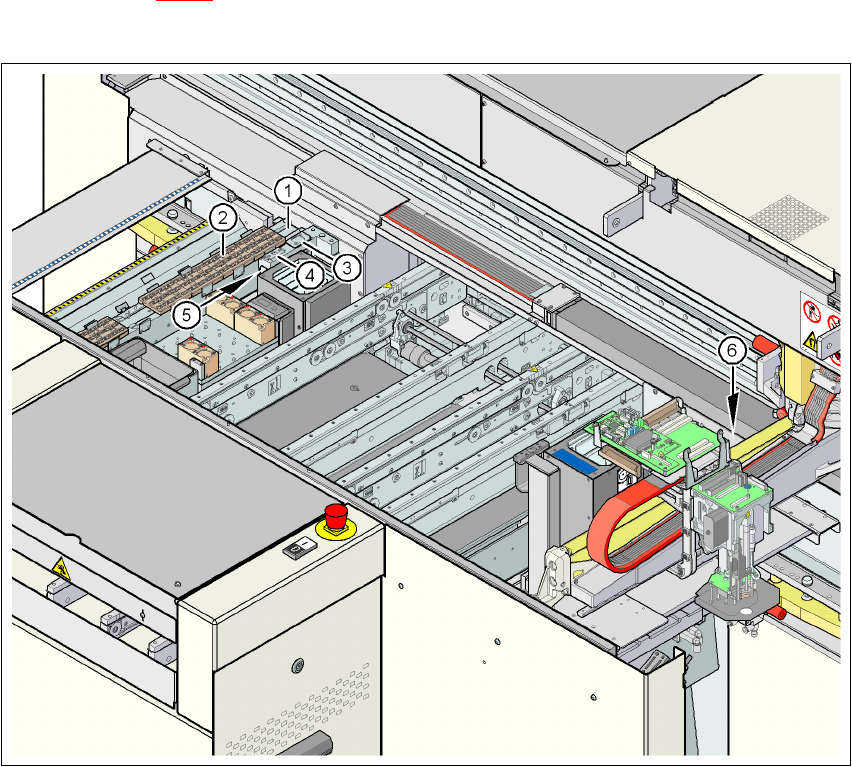

Fig. 6.1 - 2 Posizione dello scambiatore di pipette per la testa Collect&Place da 12 segmenti nel dispositivo
automatico D1
6
(1) Scambiatore di pipette
(2) Caricatore delle pipette
(3) Dispositivo d'estrazione delle pipette, tipo 8xx
(4) Dispositivo d'estrazione delle pipette, tipo 9xx
(5) Contenitore degli scarti delle pipette
(6) Contenitore degli scarti dei componenti
