3 Dati tecnici del dis positivo automatico Manuale per l'uso SIPLACE D1/D2 3.11 Carrello CO A partire dalla versione di software SR.605.xx E dizione 07/2008 IT 176 Il montaggio è semplic e. Il dist ributore dell&apo…
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO
175
3.11.4.1 Diametro massimo del rotolo della cinghia
I rotoli della cinghia sono posizionati su assi ad innesto nel contenitore dei rotoli della cinghia. I
risultati hanno validità a supporto installato o non installato per il terzo rotolo della cinghia.
3
3
3
3.11.5 Alimentazione di tensione esterna per il carrello CO
Articolo n. 00119781-xx Alimentazione di tensione esterna, carrello CO, D1, D2, D3
Per minimizzare al massimo l'intervallo di tempo per un cambio d'allestimento, è possibile preal-
lestire i carrelli CO in un posto d'allestimento esterno. Per prepararne l'uso, si possono controllar-
ne le funzioni e le impostazioni di trasporto, per le quali offriamo un'alimentazione di corrente
esterna. Tramite un cavo d'alimentazione il carrello CO viene alimentato con la necessaria ten-
sione d'esercizio e con aria compressa.
3.11.5.1 Dati tecnici
Fanno parte dell'ambito della fornitura un cavo di rete di norma europea, un cavo di rete di norma
americana ed un cavo d'allacciamento tra l'alimentazione della tensione ed il carrello CO.
3.11.6 Staccare l'alimentazione dell'aria compressa per il caricatore bulk-case
Articolo n. 00142335-xx Distributore d'aria bulk-case
I caricatori bulk-case necessitano di aria compressa per il funzionamento. In via opzionale viene
pertanto offerta un'alimentazione dell'aria compressa per caricatori bulk-case.
Altezza di
trasporto CS
Diametro massimo del
rotolo della cinghia
Senza opzione di
riconoscimento
impiombatura
Con opzione di
riconoscimento
impiombatura
950 mm
19"
17"
sì
sì
no
sì
930 mm 17" sì sì
900 mm 17" sì no
830 mm 15" no no
Tensione di rete 230 V CA ± 5 %
120 V CA ± 5 %
Allacciamento dell'aria compressa Max. 1,0 MPa (10 bar)
Pressione d'uscita Regolabile con regolatore di pressione
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.11 Carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
176
Il montaggio è semplice. Il distributore dell'aria compressa (Pos. 1 nella Fig. 3.11 - 5) viene fissato
con due viti (Pos. 2 nella Fig. 3.11 - 5
) al tavolo CO (Pos. 3 nella Fig. 3.11 - 5). Poi viene collegato
il distributore dell'aria compressa all'alimentazione dell'aria compressa del carrello CO. Nel lato
posteriore del distributore dell'aria compressa ci sono fermagli di arresto (Pos. 4 nella Fig. 3.11 -
5). Che fissano il caricatore bulk-case al tavolo CO e garantiscono così una perfetta alimentazione
dell'aria compressa.
3

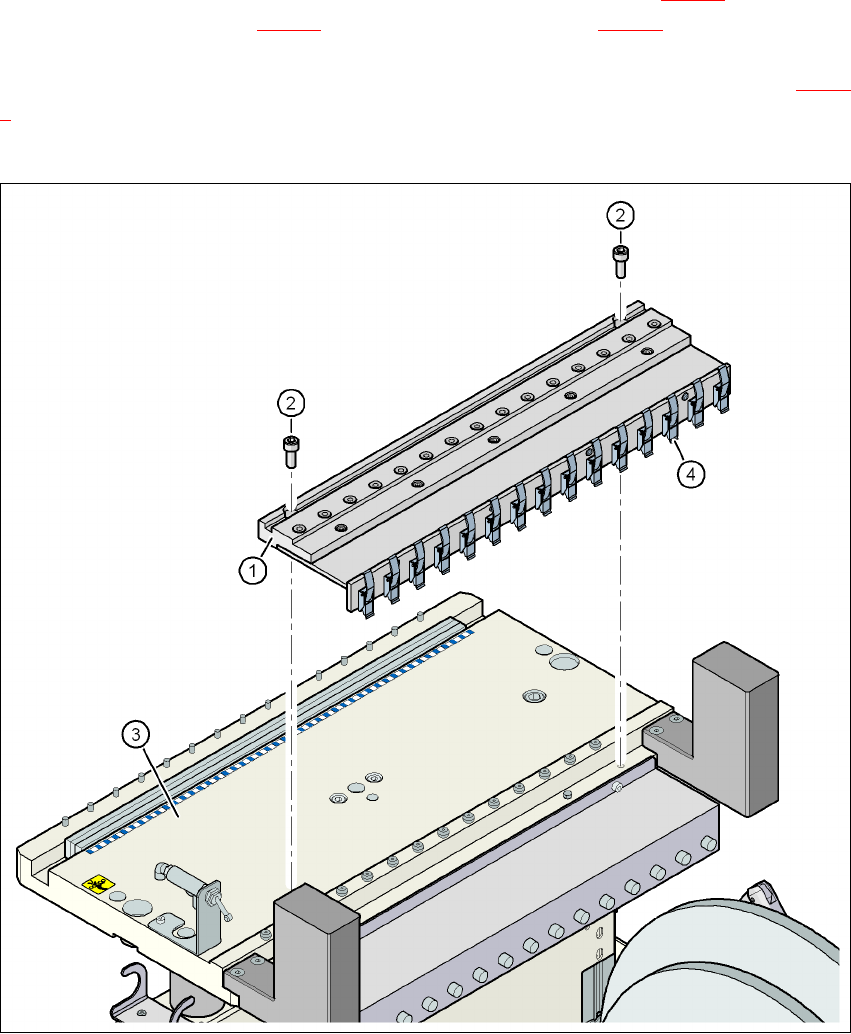

Fig. 3.11 - 5 Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
(1) Distributore dell'aria compressa
(2) Vite DIN 912, M8x20, 2 pezzi
(3) Tavolo CO
(4) Morse d'arresto
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO
177
3.11.7 Supporto del rotolo della cinghia centrale con caricatori S di 3 x 8 mm
Articolo n. 00119846-xx Portarotoli della cinghia D1, D2
Articolo n. 00141204-xx Portarotoli della cinghia, caricatore da 3 x 8 mm, V2
Articolo n. 00141215-xx Portarotoli della cinghia, caricatore da 3 x 8 mm, V2, traccia 1
I caricatori del tipo 3 x 8 mm S trasportano componenti in tre tracce di caricatori fino alla posizione
di prelievo. I rotoli della cinghia delle due tracce esterne si trovano tra le lamiere di separazione
nel contenitore della cinghia. Il rotolo della cinghia centrale si raggiunge tramite i due rotoli della
cinghia per le tracce esterne. Con più di due caricatori S di 3x8 mm per ogni carrello CO è neces-
sario il supporto del rotolo della cinghia centrale.
Per il rotolo della cinghia centrale sono necessari anche:
– 1 piastra dell'adattatore per l'accettazione del portarotoli della cinghia (Pos. 1 nella Fig. 3.11 -
6) e
– per ogni due caricatori 1 portarotoli della cinghia (Pos. 2 nella Fig. 3.11 - 6
)
– nella traccia 1: portarotoli della cinghia con carrucola di rinvio accorciata per 1 caricatore
(Pos. 3 nella Fig. 3.11 - 6
)

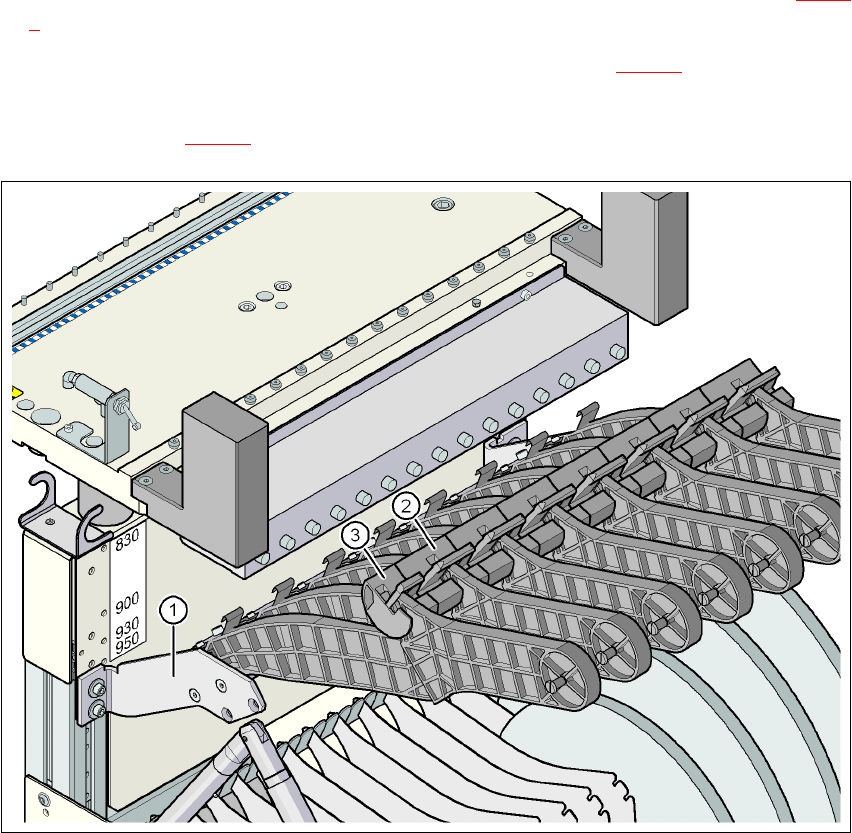

Fig. 3.11 - 6 Supporto del rotolo della cinghia centrale con caricatori S di 3 x 8 mm
