6.10 Coperchio del caricatore
Articolo n. 00119810-xx Coperchio del caricatore, posto 1 e 2, D1
Articolo n. 00119811-xx Coperchio del caricatore, posto 2, D1
Articolo n. 00119812-xx Coperchio del caricatore, posto 1, D1
Articolo n. 00119854-xx Coperchio del caricatore, posto 1, D2
Articolo n. 00119855-xx Coperchio del caricatore, posto 1 e 2, D2
Articolo n. 00119856-xx Coperchio del caricatore, posto 2, D2
6
Il coperchio del caricatore viene installato con l'area d'alimentazione CO. Il coperchio ha la fun-
zione d'impedire uno scontro della testa con un dispositivo di tenuta alzato di un caricatore che
non è entrato prima correttamente in posizione. Con il coperchio del caricatore si può inoltre esclu-
dere che il lato anteriore dei caricatori giunga nell'area di spostamento della testa di montaggio a
causa di un uso non conforme.
Durante la sostituzione del carrello CO si impedisce inoltre un crash della testa se la testa di mon-
taggio si trova sopra ai caricatori. Il tavolo CO si può sollevare con il tasto solo se la testa di mon-
taggio si trova fuori dei caricatori e se si può piegare il coperchio di rivestimento.
6

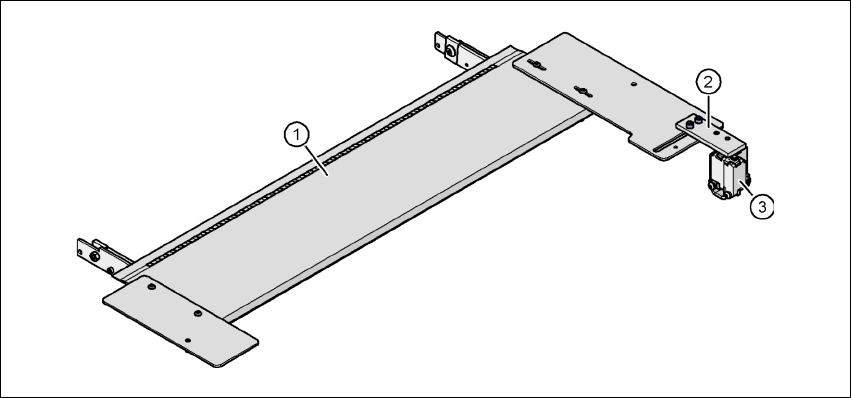

Fig. 6.10 - 1 Coperchio del caricatore
(1) Coperchio del caricatore
(2) Bloccaggio meccanico
(3) Interruttore nel circuito d'arresto d'emergenza
L'interruttore del coperchio del caricatore viene inserito nel circuito d'arresto d'emergenza. Il co-
perchio del caricatore deve essere bloccato meccanicamente. Durante questa operazione l'inter-
ruttore chiude il circuito d'emergenza aperto.
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.11 Sensore dei componenti per la testa Collect&Place da 12 segmenti
301
6.11 Sensore dei componenti per la testa Collect&Place
da 12 segmenti
Articolo n. 00118021-xx Sensore CO per testa C&P da 12 segmenti
6

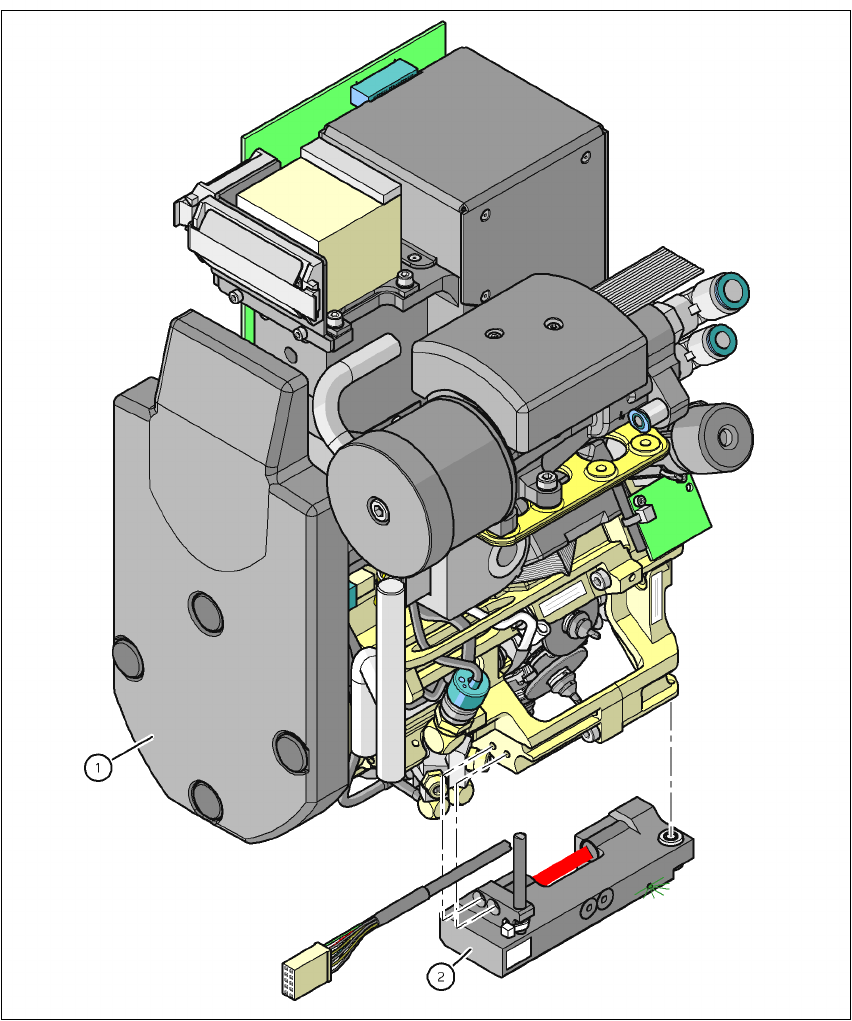

Fig. 6.11 - 1 Testa Collect&Place da 12 segmenti con sensore dei componenti
(1) Testa Collect&Place da 12 segmenti
(2) Sensore dei componenti
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.11 Sensore dei componenti per la testa Collect&Place da 12 segmenti Edizione 07/2008 IT
302
6.11.1 Descrizione
Il sensore dei componenti si fissa sul lato inferiore della carcassa della testa Collect&Place da 12
segmenti (vedi Fig. 6.11 - 1
, pagina 301). Legge in scansione i contorni di un componente e con-
trolla se nella pipetta c'è un componente. Allo stesso tempo determina l'altezza del componente.
Con questi dati si può determinare se il componente è attaccato alla pipetta in posizione normale
o nell'angolo superiore. Il controllo dell'altezza è possibile per componenti d'altezza da 0,1 mm a
4 mm. Nei componenti più grandi si controlla solo la presenza del componente nella pipetta.
Il sensore CO viene configurato nell'editor di forma involucro del calcolatore SIPLACE Pro.
Tutte le pipette, anche le pipette speciali, possono essere lette in scansione con il sensore CO.
6.11.2 Condizioni di misura
Per ottenere una misurazione valida devono essere soddisfatte le due condizioni seguenti:
– La punta vuota della pipetta deve essere colpita dal raggio di luce durante il processo di
calibrazione.
– La punta della pipetta deve trovarsi dentro al raggio di luce con il componente.
– Lunghezza minima della pipetta 13 mm.
– Lunghezza della pipetta + altezza del componente + tolleranza < 17 mm
Tenendo conto di queste condizioni di misura è possibile determinare la presenza o l'assenza di
un componente o l'altezza del componente. La differenza minima dell'altezza è di 100 μm.
6

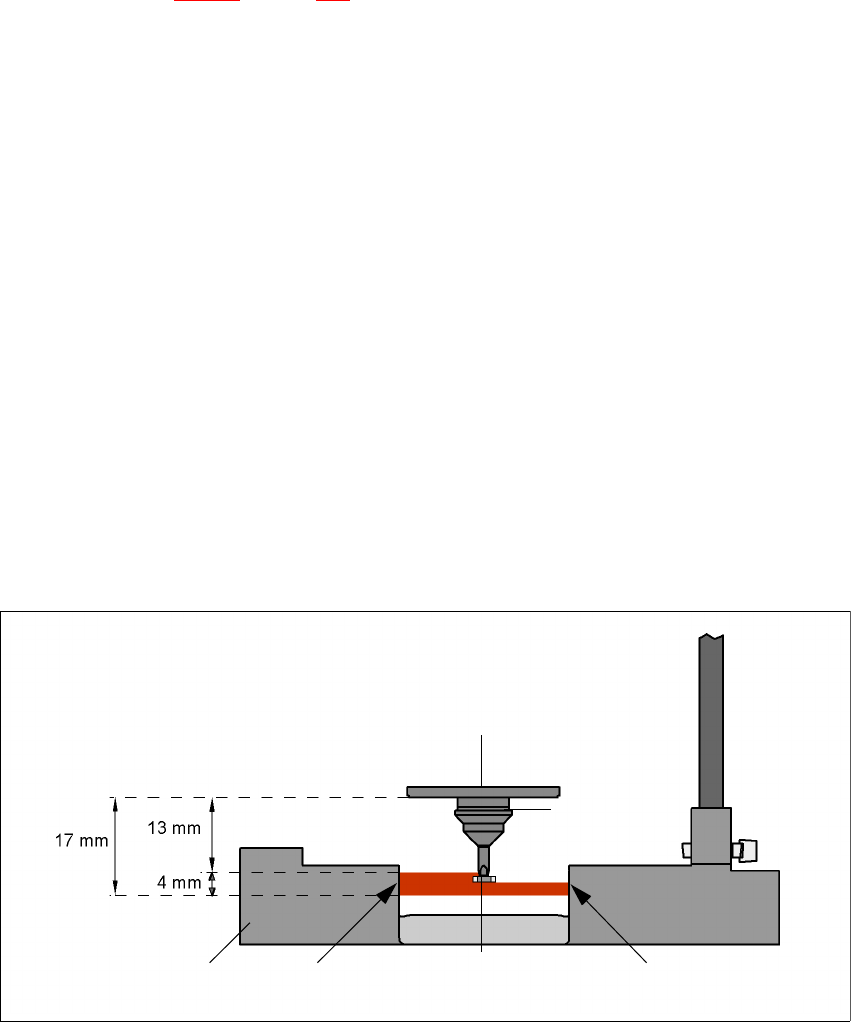

Fig. 6.11 - 2 Sensore del componente, principio di funzionamento
Disco incrementale
Componente
Pipetta
LED IR FototransistoreSensore del componente in
sezione trasversale
