Manuale per l'uso SIPLACE D1/D2 6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx 6.4 Lettore di codice a barre CS Edizione 07/2008 IT 288 6.4 Lettore di cod ice a barr e CS 6.4.1 Descrizio…
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.3 Videocamera CO per la testa Pick&Place
287
6.3.2 Videocamera CO stazionaria P&P, tipo 33, 55 x 45, digitale
(videocamera Fine-Pitch)
Articolo n. 00119818-xx Videocamera CO stazionaria, tipo 33 digitale (55 x 45)
6
Fig. 6.3 - 3 Videocamera CO stazionaria P&P, tipo 33, 55 x 45, digitale (videocamera Fine-Pitch)
6.3.2.1 Dati tecnici
6
6.3.2.2 Posizione
La posizione della videocamera Fine-Pitch, tipo 33, è rappresentata nella Fig. 6.3 - 2, pagina 286.
(1) Involucro della videocamera con video-
camera integrata ed amplificatore della
videocamera
(2) Lastra di vetro sotto la quale si trovano i
piani d'illuminazione ed ottico
Misure CO 0,5 x 0,5 mm² fino a 55 x 45 mm²
Gamma CO 0402, MELF, SO, PLCC, QFP, condensatori elettrolitici, BGA
Reticolo min. piedini 0,3 mm
Larghezza min. piedini 0,15 mm
Reticolo min. Ball 0,35 mm
Diametro ball min. 0,2 mm
Campo visivo 65 x 50 mm²
Tipo d'illuminazione Illuminazione dall'alto (6 livelli programmabili)
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.4 Lettore di codice a barre CS Edizione 07/2008 IT
288
6.4 Lettore di codice a barre CS
6.4.1 Descrizione
Articolo n. 00119682-xx Lettore di codice a barre CS 1D
Articolo n. 00119679-xx Lettore di codice a barre CS 2D
Articolo n. 00119430-xx Set di montaggio, lettore di codice a barre CS
Il codice a barre CS serve al rilievo automatico ed alla decodificazione di codici a barre di circuiti
stampati. Trasmette il risultato della lettura ai comandi di trasporto con un'interfaccia seriale e dai
comandi di trasporto al controller di macchina tramite CAN-bus per l'ulteriore elaborazione.
6
Fig. 6.4 - 1 Schema del codice a barre CS
I lettori di codice a barre CS vengono installati nel lato d'entrata del dispositivo automatico di mon-
taggio del trasporto CS. È possibile installare successivamente fino a quattro apparecchi per di-
spositivo automatico. I lettori del codice a barre vengono montati in modo che le etichette del
codice a barre del lato superiore ed inferiore dei circuiti stampati sono leggibili in scansione in en-
trambe le tracce di trasporto del trasporto doppio.
I lettori del codice a barre vengono offerti in due varianti:
– Lettore di codice a barre 1D
Questo lettore del codice a barre elabora codici a strisce. 6
– Lettore di codice a barre 2D
Questo lettore del codice a barre elabora codici Matrix. Il codice Matrix viene usato so-
prattutto quando l'offerta di spazio per le etichette del codice a barre è ridotta. Il lettore del
codice a barre 2D legge in scansione il codice a barre tradizionale. 6
Numero
dell'apparecchio
1
Lettore
CB
sopra
Scheda di
distribuzione
Comandi
di trasporto
a destra
Lettore
CB
sotto
2
3
Lettore
CB
sopra
Scheda di
distribuzione
Comandi di
trasporto,
a sinistra
Lettore
CB
sotto
4
Controller
della
macchina
Calcolatore di
controllo
Calcolatore di
Siplace Pro
LANCAN- busV-24V-24
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.4 Lettore di codice a barre CS
289
6

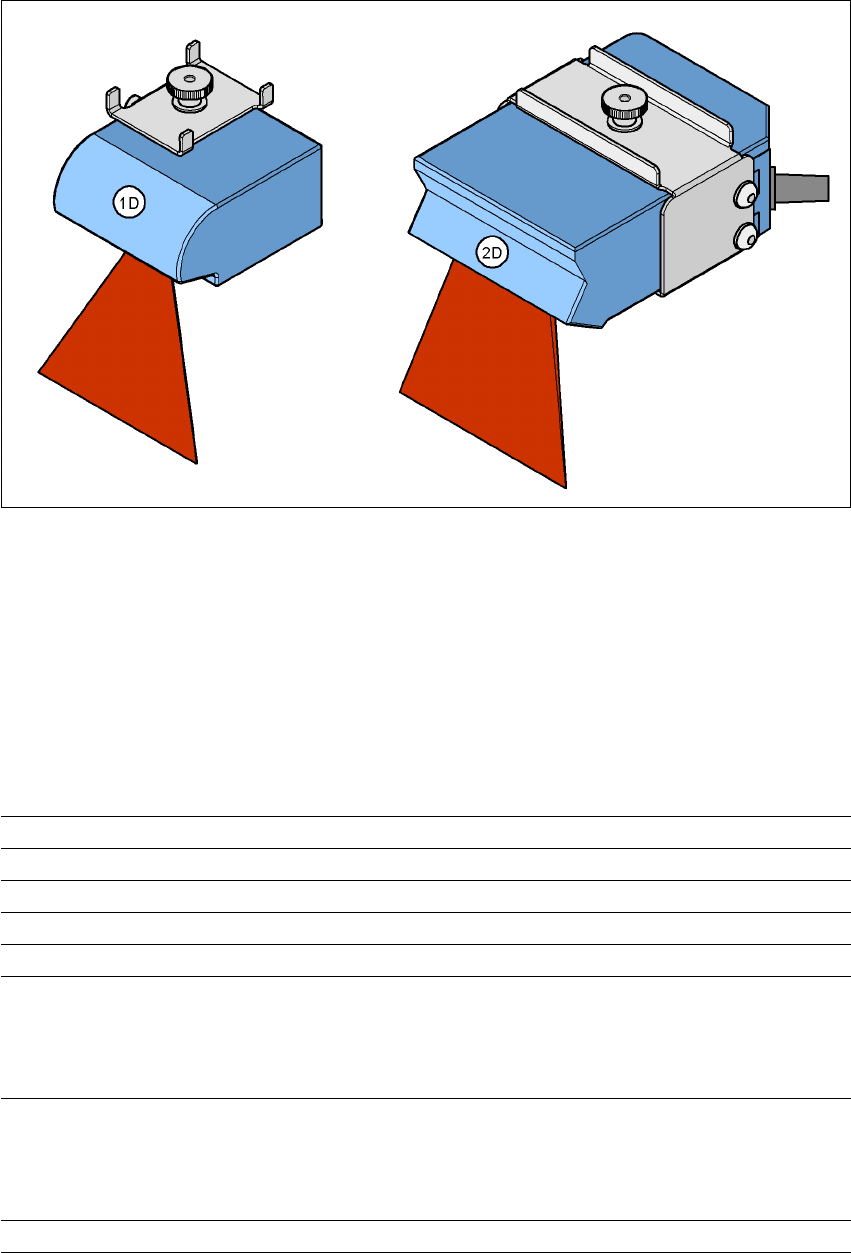

Fig. 6.4 - 2 Lettore di codice a barre 1D e 2D
I lettori di codice a barre CS sono fissati con supporti al profilo superiore o inferiore. E' possibile
posizionarli a piacere nei profili e disporli sulle etichette del codice a barre. Secondo la posizione
delle strisce del codice a barre si può montare con alcuni semplici movimenti i lettori del codice a
barre in modo da poter leggere le strisce del codice a barre longitudinalmente o trasversalmente
rispetto alla direzione di trasporto del circuito stampato.
6.4.2 Dati tecnici - Lettore di codice a barre 1D
6
Diodo laser Luce rossa
Lunghezza delle onde 670 nm
Classe laser Classe 2, in base alla DIN EN 60825-1: 2001
Frequenza di scansione 400 ... 1200 Hz
Risoluzione 0,15 mm ... 0,5 mm
Tipi di codice Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(altri su richiesta)
Lunghezza del codice a barre
Trasporto singolo
Trasporto doppio, asincrono
Trasporto doppio, sincrono
Max. 40 caratteri
Max. 40 caratteri
Max. 40 caratteri
Visualizzazione ottica Visualizzazione del funzionamento 4 x LED
