Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori
169
Il modulo Dip è adatto a tutte le teste di montaggio. Viene considerato un tipo di caricatore auto-
nomo dall'ottimizzazione dell'allestimento. Il numero dei moduli Dip usati nei singoli posti non è
soggetto a limiti.
3.10.10.2 Dati tecnici
Occupazione del posto 3 3
Misure CO Max. 36 x 36 mm²
secondo il tipo di testa di montaggio 3
Spessori strato impostabili 25, 35, 45, 55, 65, 75 μm 3
Tempo necessario per la modifica
dello spessore degli strati Meno di 1 min. 3
Tolleranza dell'altezza della fessura ± 5 μm 3
Tempo per 1 rotazione del piatto Con potenziometro impostabile da 0 a 10 s 3
Tempo Dip CO Programmabile da 0 a 2 sec.
in passi di 0,1 sec. 3
Fondente ad elevata Viscosità fondente, colla guida 3
Altri dati tecnici ed indicazioni sulla programmazione si trovano nel manuale per l'uso del modulo /
moduli DIP, articolo n. 00195065-xx.
3
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.11 Carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
170
3.11 Carrello CO
Articolo n. 00119822-xx Carrello CO SIPLACE D1/D2
Nei dispositivi automatici si possono agganciare fino a due carrelli CO. Troverete la numerazione
dei posti nell'immagine seguente.
3

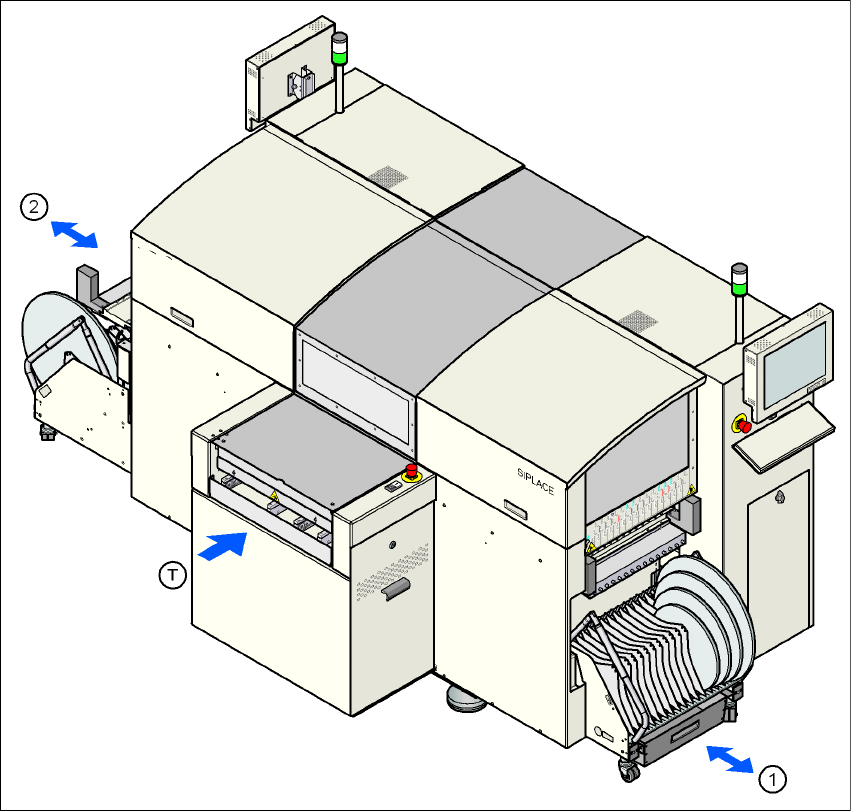

Fig. 3.11 - 1 Posti dei carrelli CO
(1) Posto 1
(2) Posto 3
(T) Direzione di trasporto CS
I carrelli CO sono moduli autonomi che si possono allestire con caricatori in un posto d'allestimen-
to esterno. La sostituzione del carrello CO richiede quindi solo una breve interruzione del proces-
so di produzione.
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO
171
INDICAZIONE: 3
Nei posti d'allestimento esterni è necessaria per il carrello CO un'alimentazione della tensione
esterna (vedi sezione 3.11.5, pagina 175).
3
Fig. 3.11 - 2 Carrello CO con un'altezza di trasporto CS di 830 mm
3
(1) Fori per le altezze di trasporto CS 830 - 950 mm
(2) Tavolo CO
3
Caratteristiche
– I carrelli sono facilmente accessibili.
– Il fissaggio del carrello CO al dispositivo automatico è così preciso che è adatto anche al pro-
cesso di montaggio dei componenti 01005.
– I carrelli CO sono facilmente adattabili alle altezze di trasporto del CS di 830 mm, 900 mm,
930 mm e 950 mm (vedi sezione 4.4
, a partire da pagina 216).
– Il contenitore della cinghia può accettare rotoli della cinghia del diametro massimo di 15", in
via opzionale fino a 19".
