Manuale per l'uso SIPLACE D1/D2 A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio Edizione 07/2008 IT 2.2 Cart elli di avvertenza 49 2.2.3.3 Strisce di sicurezza nel canale della cinghi a v…
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.2 Cartelli di avvertenza Edizione 07/2008 IT
48
2.2.3.2 Cartello di avvertenza W205 nello scivolo dei rifiuti della cinghia
2
Fig. 2.2 - 5 Cartello di avvertenza W205 nello scivolo dei rifiuti della cinghia
Pos. W205, articolo n. 03009344-01 nello scivolo dei rifiuti della cinghia (numero per dispositivo
automatico: 2)
La posizione dello scivolo per scarti cinghia è rappresentata nella Fig. 2.2 - 4
, Pos. 3, Pagina 47.
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.2 Cartelli di avvertenza
49
2.2.3.3 Strisce di sicurezza nel canale della cinghia vuota
2
Fig. 2.2 - 6 Strisce di sicurezza nel canale della cinghia vuota
La posizione del canale della cinghia vuota è rappresentata nella Fig. 2.2 - 4, Pos. 2, pagina 47.
AVVERTENZA 2
Non inserire mai le mani nell'apertura del canale della cinghia vuota.
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.2 Cartelli di avvertenza Edizione 07/2008 IT
50
2.2.4 Cartelli di avvertenza nell'alimentazione della corrente
2
Pos. W206 nella Fig. 2.2 - 7, articolo n. 03009345-01 (numero per dispositivo automatico: 2),
Pos. W e Pos. W1

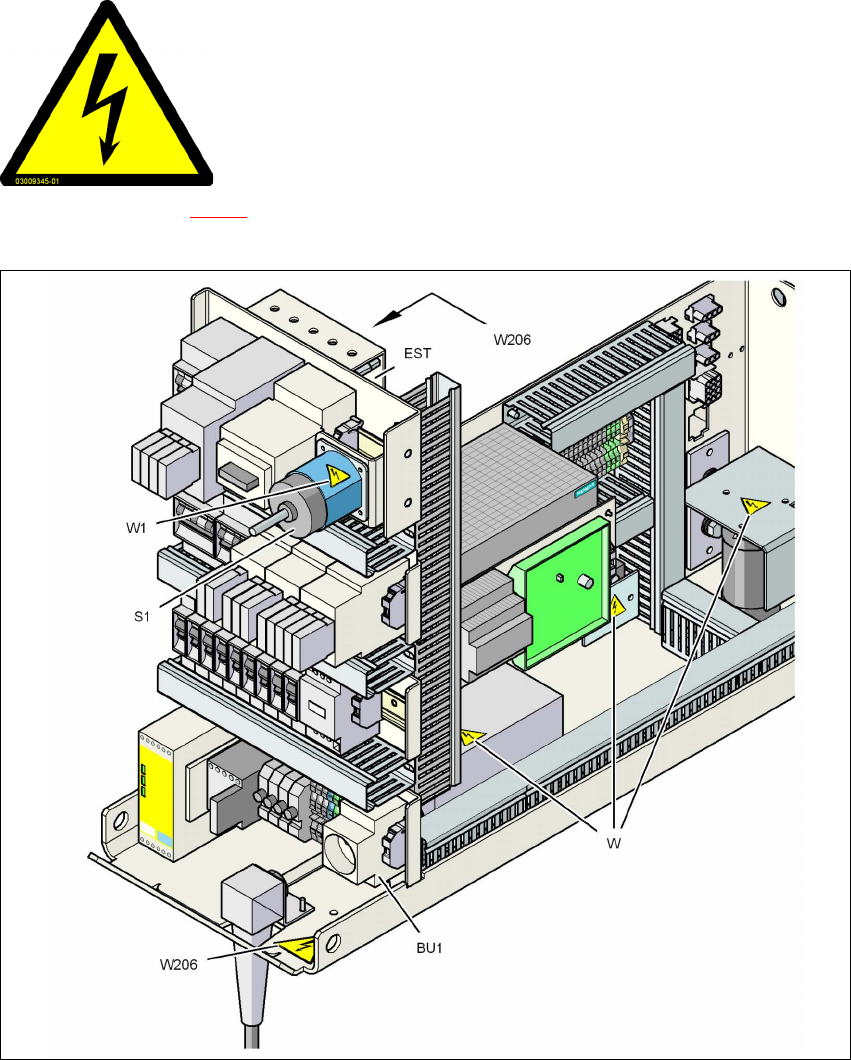

Fig. 2.2 - 7 Cartello d'avvertenza W206, W e W1 nell'alimentazione di corrente
Pos. W206 Sotto la presa di servizio BU1 e sul rivestimento sulla
limitazione della corrente di inserzione (EST)
Pos. W Cartello di avvertenza sul filtro di rete ed i rivestimenti di raddrizzatore e
condensatore elettrolitico
Pos. W1 Cartello di avvertenza nell'interruttore principale S1
TENSIONI PERICOLOSE!
Le parti contrassegnate sono sotto tensione di rete anche quando
l'interruttore principale è spento.
Prima delle operazioni di assistenza staccare la macchina dalla rete
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
