Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Sistema Vision
139
3.9.2 Videocamera CO C&P, tipo 29, 27 x 27, digitale
3.9.2.1 Struttura
3
Fig. 3.9 - 3 Videocamera CO C&P, tipo 29, 27 x 27, digitale
(1) Sistema ottico della videocamera CO ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
3.9.2.2 Dati tecnici
3
Misure CO 0,3 x 0,3 mm² fino a 18,7 x 18,7 mm²
Gamma CO 0201 a 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Reticolo min. piedini 0,3 mm
Larghezza min. piedini 0,15 mm
Reticolo min. Ball 0,25 mm per CO < 18 x 18 mm²
0,35 mm per CO ≥ 18 x 18 mm²
Diametro ball min. 0,14 mm per CO < 18 x 18 mm²
0,2 mm per CO ≥ 18 x 18 mm²
Campo visivo 32 x 32 mm²
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.9 Sistema Vision A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
140
3.9.3 Videocamera CO stazionaria P&P, tipo 36, 32 x 32, digitale
3.9.3.1 Struttura
3

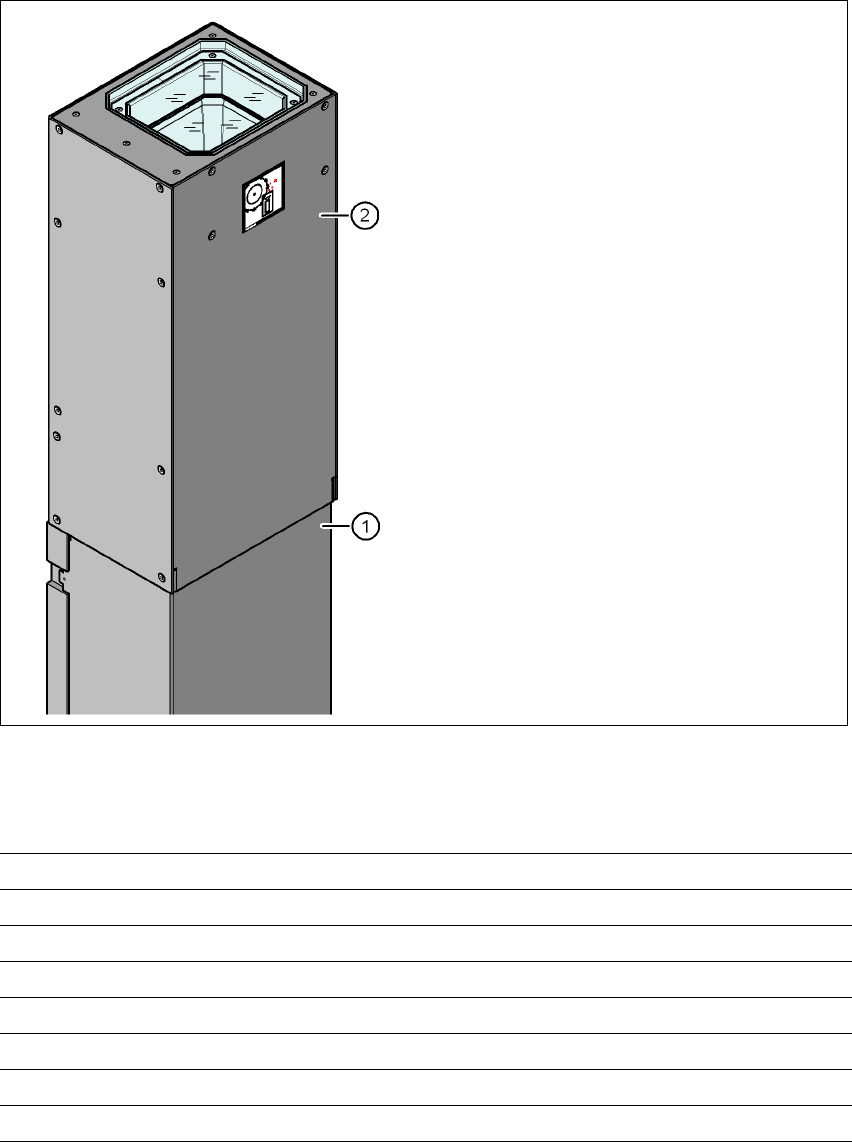

Fig. 3.9 - 4 Struttura della videocamera CO stazionaria P&P, tipo 36, 32 x 32, digitale
3.9.3.2 Dati tecnici
3
(1) Involucro della videocamera con video-
camera integrata ed amplificatore della
videocamera
(2) Lastra di vetro sotto la quale si trovano
i piani d'illuminazione ed ottico
Misure CO 0,8 x 0,8 mm² fino a 32 x 32 mm² (misurazione semplice)
Gamma CO 0603, MELF, SO, PLCC, QFP, condensatori elettrolitici, BGA
Reticolo min. piedini 0,4 mm
Larghezza min. piedini 0,24 mm
Reticolo min. Ball 0,56 mm
Diametro ball min. 0,32 mm
Campo visivo 38 x 38 mm²
Tipo d'illuminazione Illuminazione dall'alto (6 livelli programmabili)
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.9 Sistema Vision
141
3.9.4 Videocamera CS, tipo 34, digitale
3.9.4.1 Struttura
3
Fig. 3.9 - 5 Videocamera CS, tipo 34, digitale
(1) Sistema ottico della videocamera CS ed illuminazione
(2) Amplificatore videocamera
3.9.4.2 Dati tecnici
3
Fiducial di scheda CS Fino a 3 (interruttori singoli e schede multiple),
fino a 6 per l'opzione "CS lungo" (le fiducial opzionali vengono
emesse dall'ottimizzazione).
Fiducial locali Fino a 2 per CS (possono essere di tipo diverso)
Memoria biblioteca Fino a 255 tipi di fiducial di scheda per singolo interruttore
Elaborazione immagine Metodo di rilevamento degli angoli (Singular Feature) basato sui
valori grigi
Tipo d'illuminazione Illuminazione dall'alto (3 livelli programmabili)
Tempo di riconoscimento per
fiducial / fiducial cattiva
20 ms - 200 ms
Campo visivo 5,78 x 5,78 mm²
Distanza del livello di
focalizzazione
28 mm
