Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.4 Lettore di codice a barre CS
291
6.4.4 Possibilità di montaggio del lettore di codice a barre CS
6

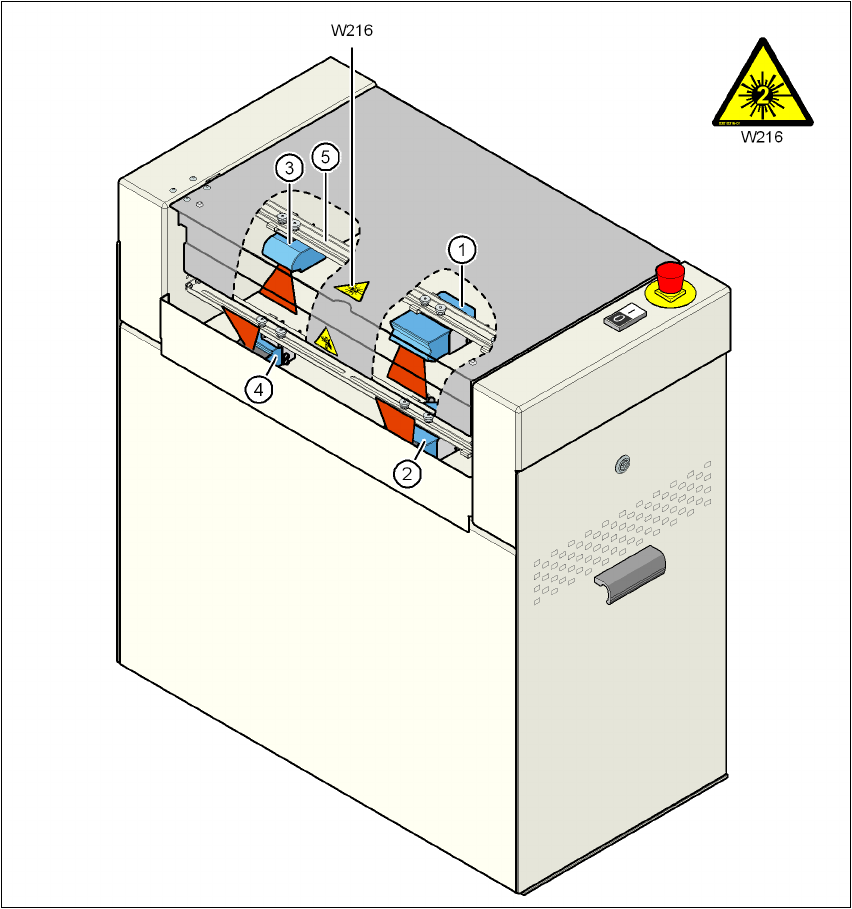

Fig. 6.4 - 3 Possibilità di montaggio del lettore di codice a barre CS
6
(1) Lettore di codice a barre 2D "sopra"
(2) Lettore di codice a barre 2D "sotto"
(3) Lettore di codice a barre 1D "sopra"
(4) Lettore di codice a barre 1D "sotto"
(5) Binario di montaggio
Pos. W216, articolo n. 03010316-01
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.4 Lettore di codice a barre CS Edizione 07/2008 IT
292
6.4.5 Cartello di avvertenza W216 sul rivestimento del lato d'entrata del CS
6
Cartello d'avvertenza W216 "Classe laser 2" sul rivestimento del lato d'entrata del CS,
articolo n. 03010316-01 (numero per dispositivo automatico: 1)
ISTRUZIONE 6
Se s'installa un lettore di codice a barre CS nel dispositivo automatico, si deve applicare sul rive-
stimento del lato d'entrata del CS il cartello d'avvertenza W206 contenuto nel set supplementare.
6
6.4.6 Posizionamento delle etichette del codice a barre CS sul circuito stampato
ISTRUZIONE
Restrizioni per circuiti stampati più lunghi di 430 mm
6.4.6.1 Posizionamento lungo il lato longitudinale del CS -
raggio di lettura trasversale rispetto alla direzione di trasporto
6
Fig. 6.4 - 4 Posizionamento lungo il lato longitudinale del CS - raggio di lettura trasversale rispetto alla direzione
di trasporto
6
6
6
6
6
6
RAGGI LASER!
Non fissare il raggio laser
Classe di laser 2
Lettore di codice
a barre CS
Q [mm]
2D sopra 390
1D sopra 390
2D sotto 430
1D sotto 430
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.4 Lettore di codice a barre CS
293
6.4.6.2 Posizionamento lungo il lato longitudinale del CS -
raggio di lettura longitudinale rispetto alla direzione di trasporto
6
Fig. 6.4 - 5 Posizionamento lungo il lato longitudinale del CS - raggio di lettura longitudinale rispetto alla direzione
di trasporto
6.4.6.3 Sporgenza del circuito stampato sulla macchina nel trasporto doppio
6
Fig. 6.4 - 6 Sporgenza del circuito stampato sulla macchina nel trasporto doppio
Lettore di codice a barre CS L [mm]
1D sopra 320 - 350
1D sotto 380 - 410
Lettore di codice a barre CS Sporgenza [mm]
2D sotto nel trasporto doppio 17
Lato di entrata della seguente macchina
Lato d'uscita della macchina precedente
