Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.1 Scambiatore di pipette Edizione 07/2008 IT
266
ATTENZIONE 6
Si possono riempire i caricatori solo se tutte le pipette che si trovano nella testa Collect&Place
sono state reinserite nei rispettivi caricatori. 6
→ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
ISTRUZIONE 6
→ Accertarsi che i componenti non cadano sui caricatori per evitare che si blocchi la lastra di
bloccaggio.
→ Evitare anche che componenti cadano su posti liberi di caricatori. I componenti sono attaccati
alla barra magnetica. Caricatori non poggiati correttamente sul tavolo CO possono causare
interruzioni dell'esercizio. Pulire quindi regolarmente i caricatori ed i posti liberi.
6
6
6
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.1 Scambiatore di pipette
267
6.1.1.7 Sostituzione del caricatore
→ Per estrarre il caricatore premere sul gancio a molla (Pos. 1 nella Fig. 6.1 - 5, pagina 267) in
direzione contraria al caricatore. Estrarre il caricatore dal supporto.
6

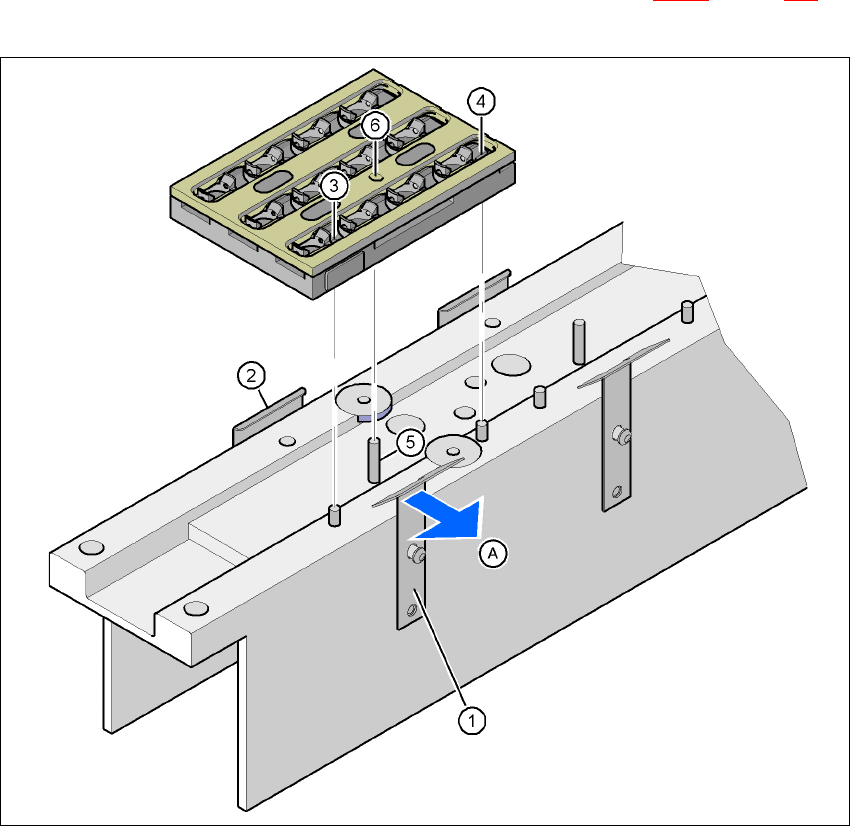

Fig. 6.1 - 5 Sostituzione del caricatore
(1) Gancio a molla
(2) Morsa d’arresto
(3) Foro di centraggio
(4) Foro longitudinale
(5) Spina cilindrica del meccanismo di trasporto
(6) Foro per spina cilindrica del meccanismo di trasporto
(A) Allontanare il gancio a molla dal vassoio premendolo
6
6
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.1 Scambiatore di pipette Edizione 07/2008 IT
268
ISTRUZIONE 6
Quando s'inserisce il caricatore, fare attenzione ai seguenti punti:
→ Le spine di centraggio devono scivolare nel foro di centraggio (Pos. 3 nella Fig. 6.1 - 5
, pagina
267
) e nel foro longitudinale (Pos. 4 nella Fig. 6.1 - 5, pagina 267).
→ La spina cilindrica del meccanismo di trasporto (Pos. 5 nella Fig. 6.1 - 5
, pagina 267) deve
scivolare nel foro (Pos. 6 nella Fig. 6.1 - 5, pagina 267) del caricatore.
→ Innanzitutto mettere sul supporto il caricatore con il lato della numerazione delle pipette 1, 2,
3 e 4. La morsa d'arresto (Pos. 2 nella Fig. 6.1 - 5
, pagina 267) deve scivolare nella fessura
del caricatore.
→ Allontanare il gancio a molla dal caricatore premendolo (Pos. A nella Fig. 6.1 - 5
, pagina 267).
→ Premere il caricatore a livello sul supporto e lasciare andare il gancio a molla (Pos. 1 nella
Fig. 6.1 - 5
, pagina 267). Il gancio a molla deve entrare in posizione.
6.1.1.8 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha una fiducial di posizione per il riconoscimento di
posizione.
6

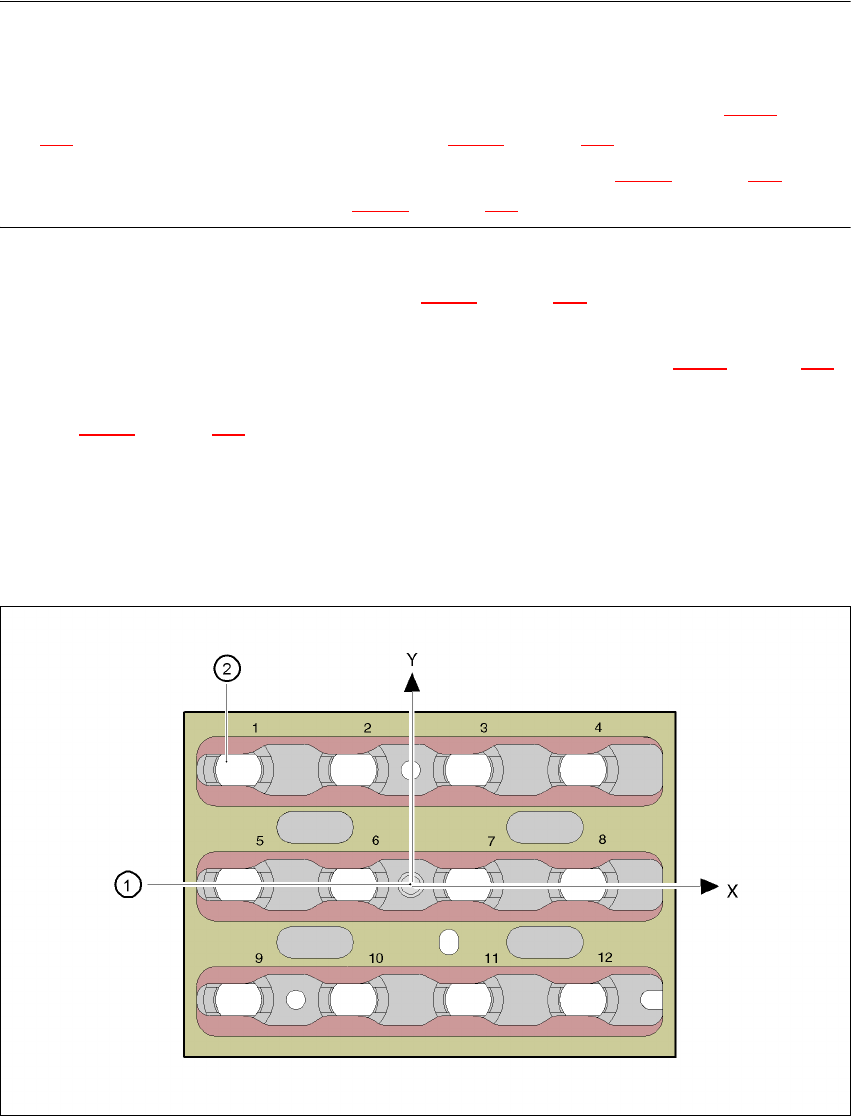

Fig. 6.1 - 6 Scambiatore di pipette - riconoscimento di posizione
(1) Fiducial di posizione
(2) Posizione delle pipette nel caricatore rispetto alla fiducial di posizione
