3.11.7.3 Posizione di montaggio della piastra dell'adattatore ad altezza di trasporto CS
di 930 mm
ISTRUZIONE
L'impostazione delle altezze del carrello CO è descritta nella sezione 4.4
, a partire da pagina
216.
3

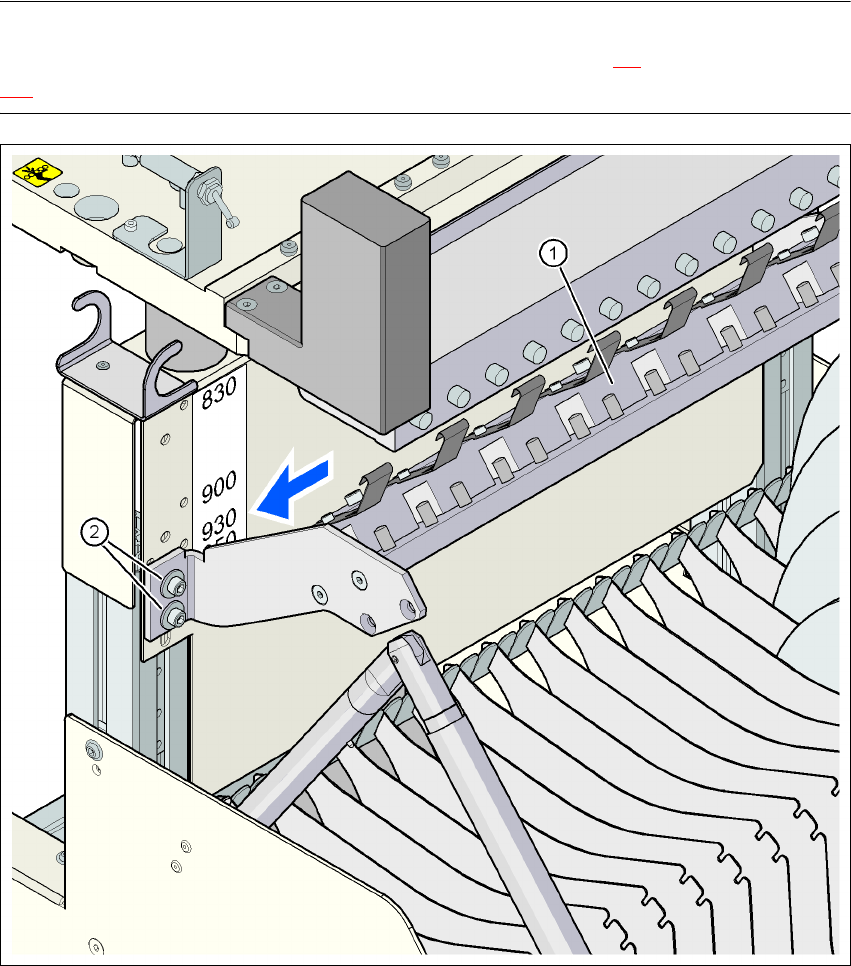

Fig. 3.11 - 9 Posizione di montaggio della piastra dell'adattatore ad altezza di trasporto CS di 930 mm
(1) Piastra dell'adattatore
(2) Vite ad esagono cavo M6x20 con disco, 4 pezzi
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO
181
3.11.7.4 Posizione di montaggio della piastra dell'adattatore ad altezza di trasporto CS
di 950 mm
ISTRUZIONE
L'impostazione delle altezze del carrello CO è descritta nella sezione 4.4
, a partire da pagina
216.
3

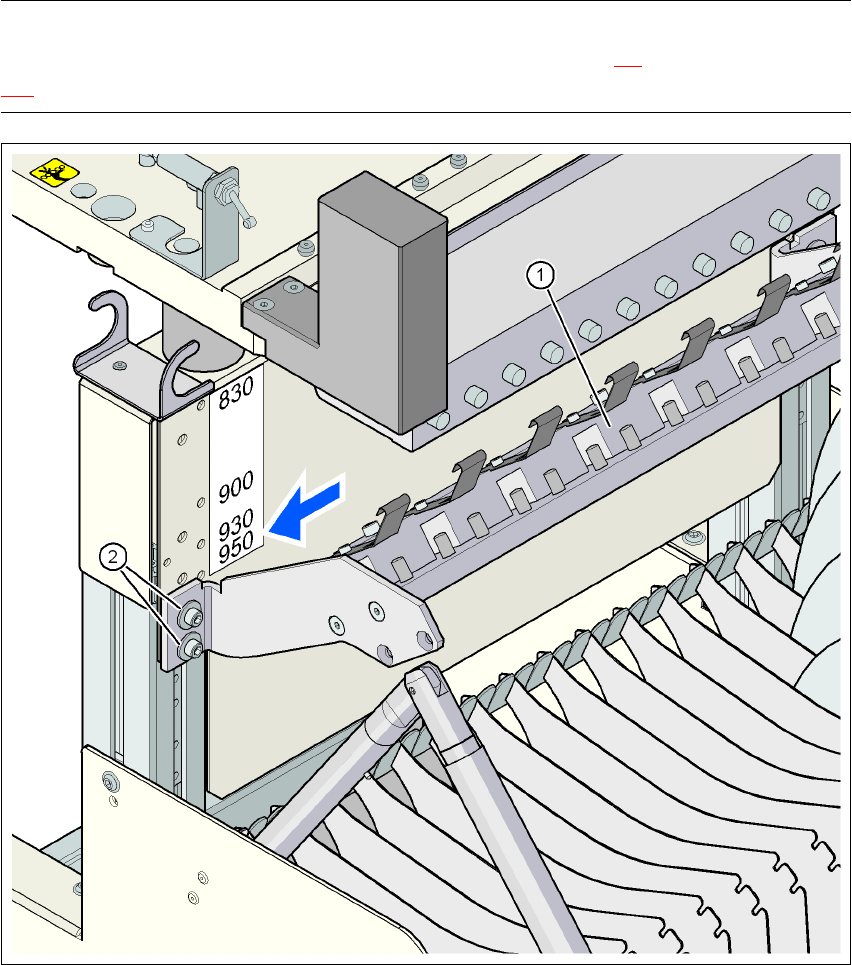

Fig. 3.11 - 10 Posizione di montaggio della piastra dell'adattatore ad altezza di trasporto CS di 950 mm
(1) Piastra dell'adattatore
(2) Vite ad esagono cavo M6x20 con disco, 4 pezzi
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.11 Carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
182
3.11.8 Fissaggio dei caricatori
Articolo n. 00119623-xx Fissaggio dei caricatori SIPLACE HF/X/D1/D2/D3
Il fissaggio dei caricatori è una ulteriore garanzia meccanica, impedisce che i caricatori scivolino
inavvertitamente sul tavolo CO ed esclude il rischio di collisione con la testa di montaggio.
Il fissaggio dei caricatori è fissato con le viti sul lato anteriore del tavolo CO. Le graffe fissano i
piedi anteriori. Per ogni tavolo CO è necessario un fissaggio del caricatore.
3

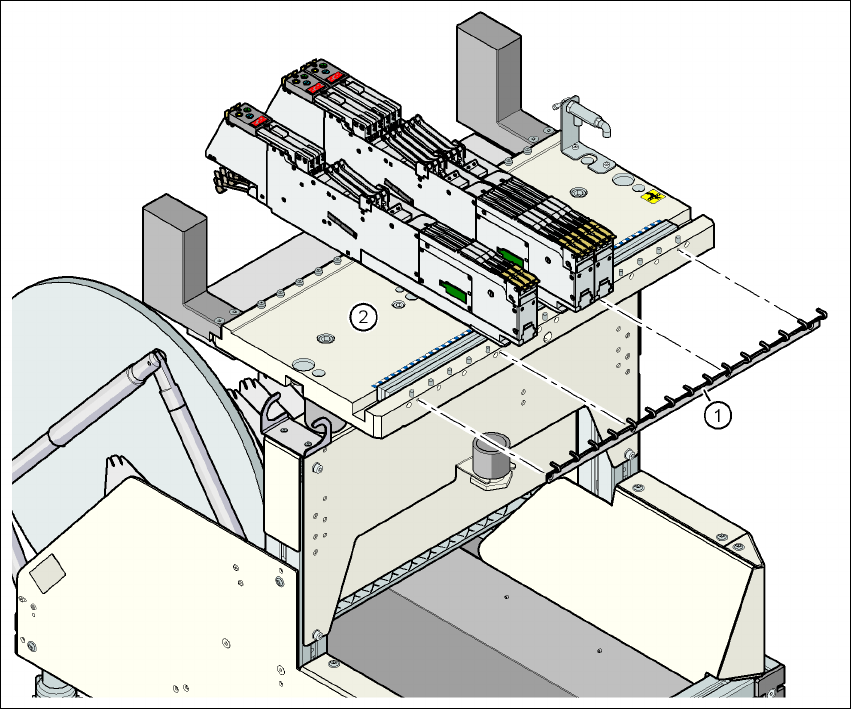

Fig. 3.11 - 11 Fissaggio dei caricatori
(1) Fissaggio dei caricatori
(2) Tavolo CO
