5.2 Elementi di comando e di visualizzazione
5.2.1 Posizione - parte 1
5

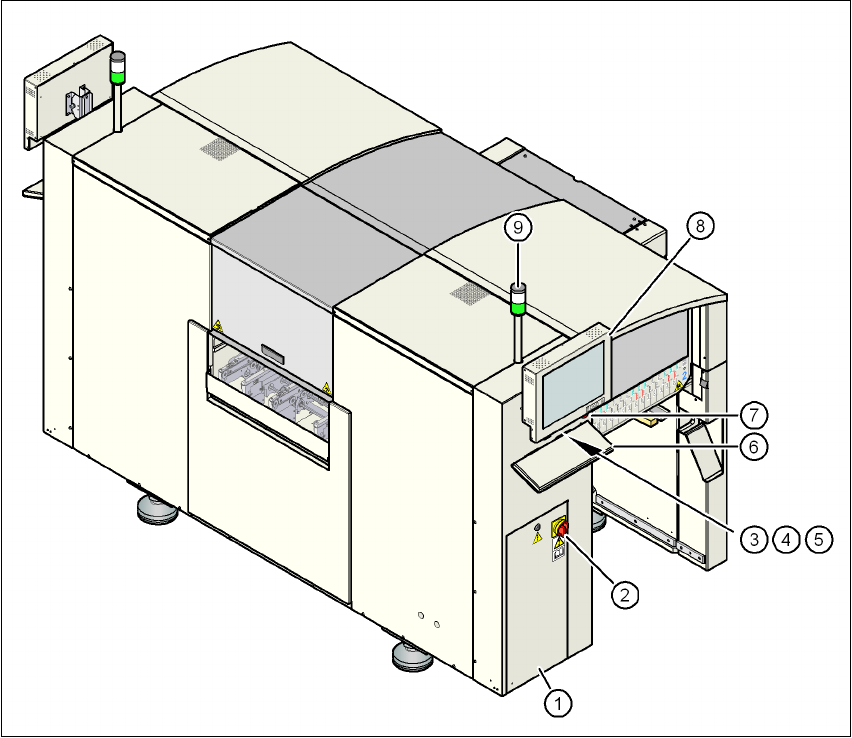

Fig. 5.2 - 1 Elementi di comando e di visualizzazione - parte 1
(1) Pannello di controllo sul lato dell'alimentazione della corrente
(2) Interruttore principale
(3) Tasto d'avvio (bianco)
(4) Tasto d'arresto (nero)
(5) Contatore dei componenti
(6) Tastiera
(7) Tasto di ARRESTO D'EMERGENZA
(8) Schermo LCD
(9) Lampada spia
5 Compiti per il personale di servizio Manuale per l'uso SIPLACE D1/D2
5.2 Elementi di comando e di visualizzazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
236
5.2.2 Posizione - parte 2
5

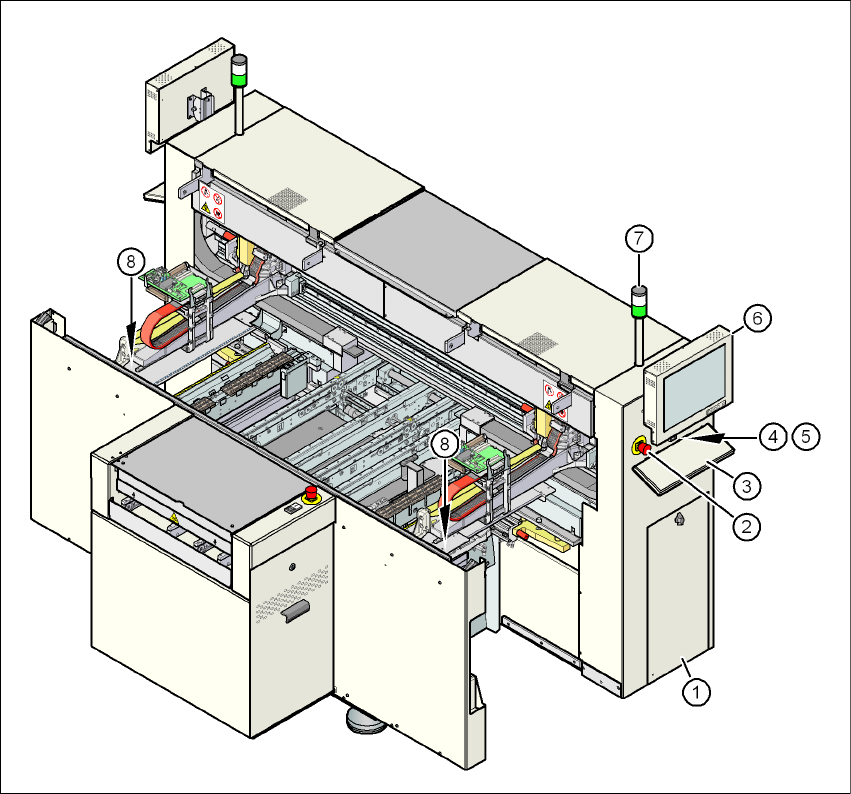

Fig. 5.2 - 2 Elementi di comando e di visualizzazione - parte 2
(1) Pannello di controllo sul lato pneumatico
(2) Tasto di ARRESTO D'EMERGENZA
(3) Tastiera
(4) Tasto d'avvio (bianco)
(5) Tasto d'arresto (nero)
(6) Schermo LCD
(7) Lampada spia
(8) Tasto per sollevare il tavolo CO
Manuale per l'uso SIPLACE D1/D2 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.2 Elementi di comando e di visualizzazione
237
5.2.3 Descrizione
Tutti gli elementi di comando sono raggiungibili per persone di altezza a partire da 1,40 m.
Interruttore principale 5
L'interruttore principale serve ad accendere o a spegnere l'alimentazione di corrente del disposi-
tivo automatico.
AVVERTENZA
Anche se l'interruttore principale è spento, alcune parti all'interno del dispositivo automatico con-
tinuano ad essere portatrici di tensioni pericolosissime 5
Tasto d'arresto 5
Con questo tasto si arresta il funzionamento di montaggio del dispositivo automatico.
Tasto d’avvio 5
Con questo tasto si avvia il dispositivo automatico dopo l'accensione ovvero dopo l'eliminazione
di funzioni errate.
Tasto di ARRESTO D'EMERGENZA 5
Quando si preme il tasto ARRESTO D'EMERGENZA, esso scatta in posizione. L'alimentatore de-
gli assi dei portali, assi stella delle teste di montaggio, convogliatori di trasporto e dispositivi di ta-
glio viene interrotta. I circuiti di sicurezza esterni sono interrotti. È possibile sbloccare il tasto
facendolo ruotare.
Contatore di componenti 5
Il contatore di componenti mostra il numero di componenti elaborati.
Schermo LCD 5
Su ogni lato del dispositivo automatico si trova uno schermo piatto.
Tastiera 5
Sotto lo schermo si trova la tastiera.
Spie di segnalazione 5
La sequenza di colori delle spie di segnalazione è bianco - verde. Segnalano gli stati d'esercizio
e le funzioni di guasto del dispositivo automatico.
