Manuale per l'uso SIPLACE D1/D2 6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx 6.16 Modulo lase r di coplanarità Edizione 07/2008 IT 310 6.16.5 Posizione del modulo laser di coplanarità …
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.16 Modulo laser di coplanarità
309
Il modulo laser di coplanarità viene usato in combinazione con il centraggio ottico dei componenti.
I componenti con piedini d'allacciamento piegati o mancanti vengono riconosciuti e se necessario
eliminati.
6.16.3 Dati tecnici
6
6
6
6.16.4 Limiti
– Il componente deve avere almeno due o massimo quattro file di piedini Gullwing.
– Le file di piedini devono essere disposte ortogonalmente l'una rispetto all'altra.
– I piedini devono essere disposti ortogonalmente rispetto alla fila di piedini.
– Le estremità dei piedini sono disposte lungo una linea retta.
– Non è possibile misurare componenti con un'unica fila di piedini.
Componenti Gullwing
Precisione ± 18,5 µm (3σ) (CO di riferimento)
± 24,7 µm (4σ)
± 30,5 µm (3σ) (CO fino a 32 mm)
± 40,7 µm (4σ)
± 31,3 µm (3σ) (CO fino a 55 mm)
± 41,7 µm (4σ)
Max. dimensioni CO 55 x 55 mm²
Reticolo min. piedini 300 µm
Max. altezza CO 25 mm
Possibilità di posto Posto 2
Tipo di testa di montaggio Testa P&P
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.16 Modulo laser di coplanarità Edizione 07/2008 IT
310
6.16.5 Posizione del modulo laser di coplanarità nel dispositivo automatico D1
6

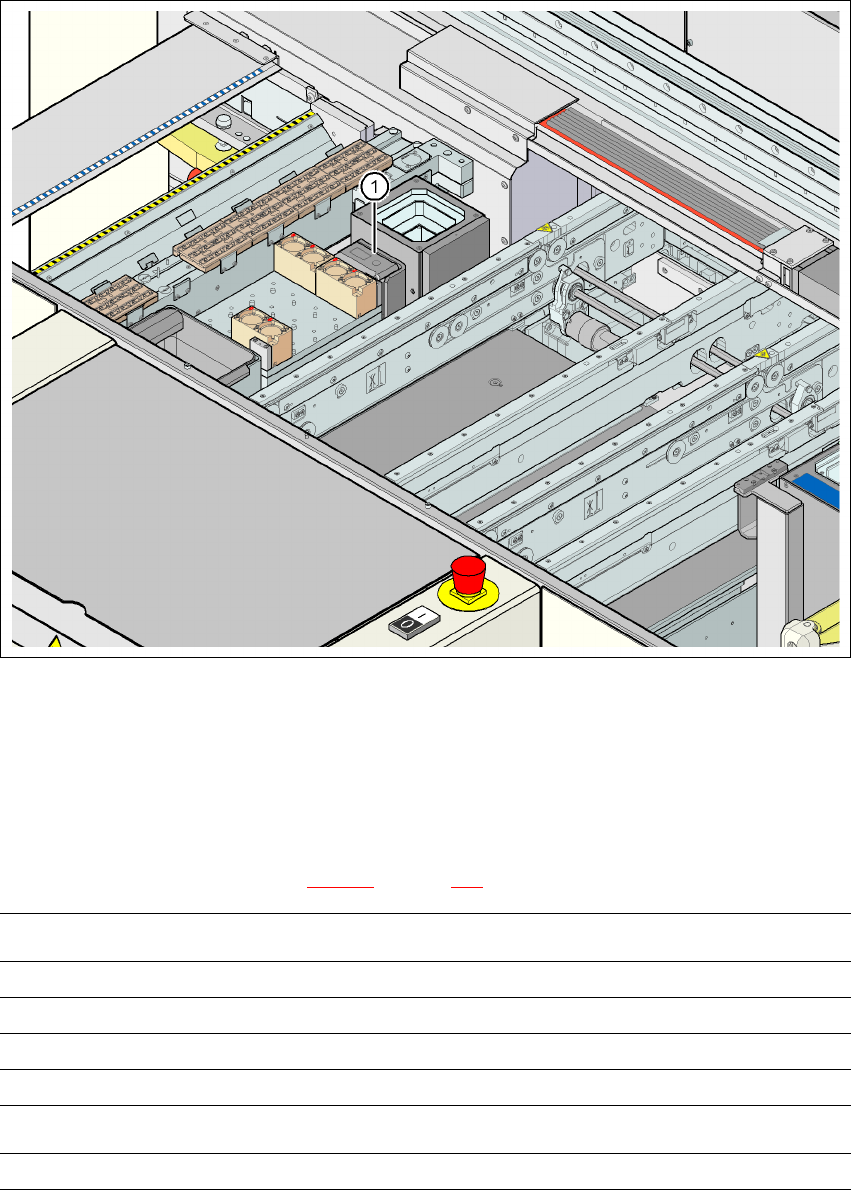

Fig. 6.16 - 4 Posizione del modulo laser di coplanarità nel dispositivo automatico D1
(1) Modulo laser di coplanarità
6.16.6 Messaggi LED nel controller
Gli stati del modulo di coplanarità vengono mostrati da LED, che si trovano nel lato inferiore del
controller (vedi la Pos. 6 nella Fig. 6.16 - 5
, pagina 311).
LED State Indicazione della modalità
Verde Oggetto di misura nell'intervallo di misura
Giallo Centro dell'area di misura
Rosso Fuori dell'area di misura, con riflessione bassa
LED spenta Laser spento
LED Power Indicazione della modalità
LED acceso Tensione d'alimentazione presente
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.16 Modulo laser di coplanarità
311
6
Fig. 6.16 - 5 Modulo laser di coplanarità
(1) Sensore del laser
(2) Rilevatore
(3) Emittente laser
(4) Angolo di montaggio
(5) Controller
(6) Messaggi LED, allacciamenti al controller
LED avg avg1 avg2
Spenta Spenta Nessuna comunicazione
Rosso Spenta Comunicazione 1
Spenta Rosso Comunicazione 2
Rosso Rosso Comunicazione 3
