Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.7 Tensioni residue e tempi di scarica nel dispositivo automatico
81
2.7 Tensioni residue e tempi di scarica nel dispositivo
automatico
Se si premere l'interruttore d'arresto d'emergenza o se si spegne il dispositivo automatico, le ten-
sioni dei circuiti intermedi di 200 V per gli assi del portale o di 150 V per gli assi della stella ven-
gono ridotte a tensioni residue non pericolose in brevissimo tempo.
AVVERTENZA 2
Il dispositivo automatico viene alimentato con 3 x 200 V CA, 3 x 208 V CA, 3 x 230 V CA,
3 x 380 V CA, 3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo
impianto sono conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando
l'interruttore principale è spento. L'uso non conforme di questi dispositivi automatici può quindi
portare alla morte o a gravi ferite e a notevoli danni materiali.
→ Osservare quindi le norme di prevenzione degli infortuni e le norme DIN (soprattutto la DIN
EN 60 204, Parte 1).
→ Solo personale qualificato o addestrato ha il permesso di aprire il rivestimento sul innesto
dell'alimentazione di corrente e l'unità dell'asse.
2

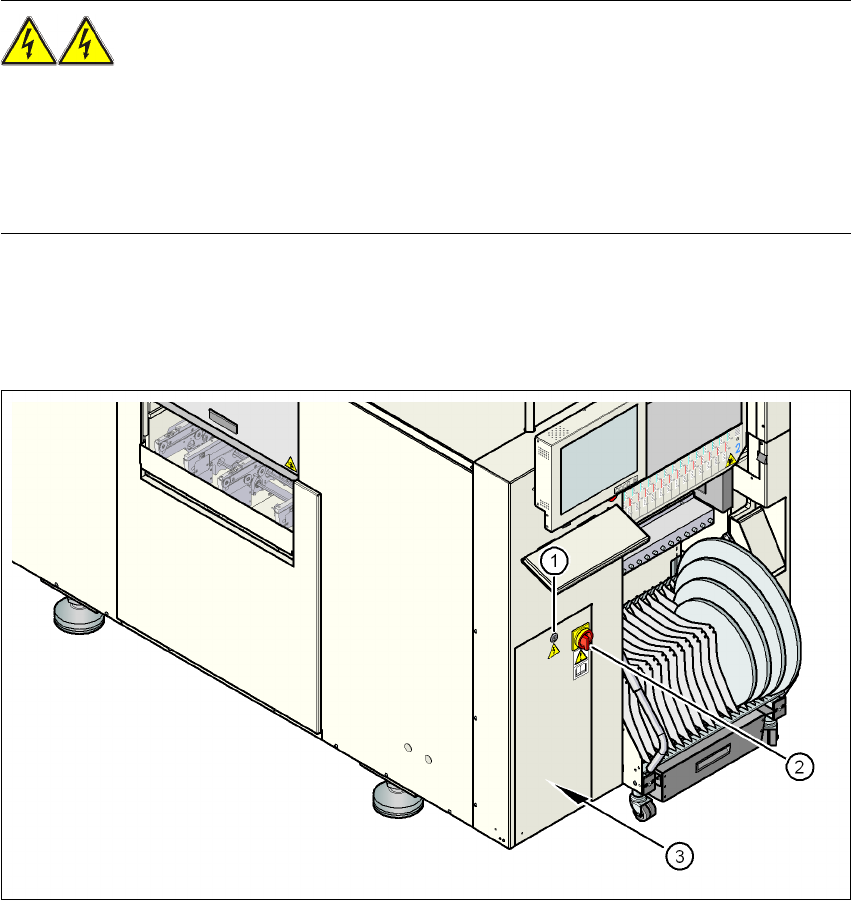

Fig. 2.7 - 1 Innesto dell'alimentazione di corrente
(1) Serratura con blocco nella cappa di rivestimento
(2) Interruttore principale
(3) Innesto dell'alimentazione della corrente dietro il rivestimento
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.7 Tensioni residue e tempi di scarica nel dispositivo automatico Edizione 07/2008 IT
82

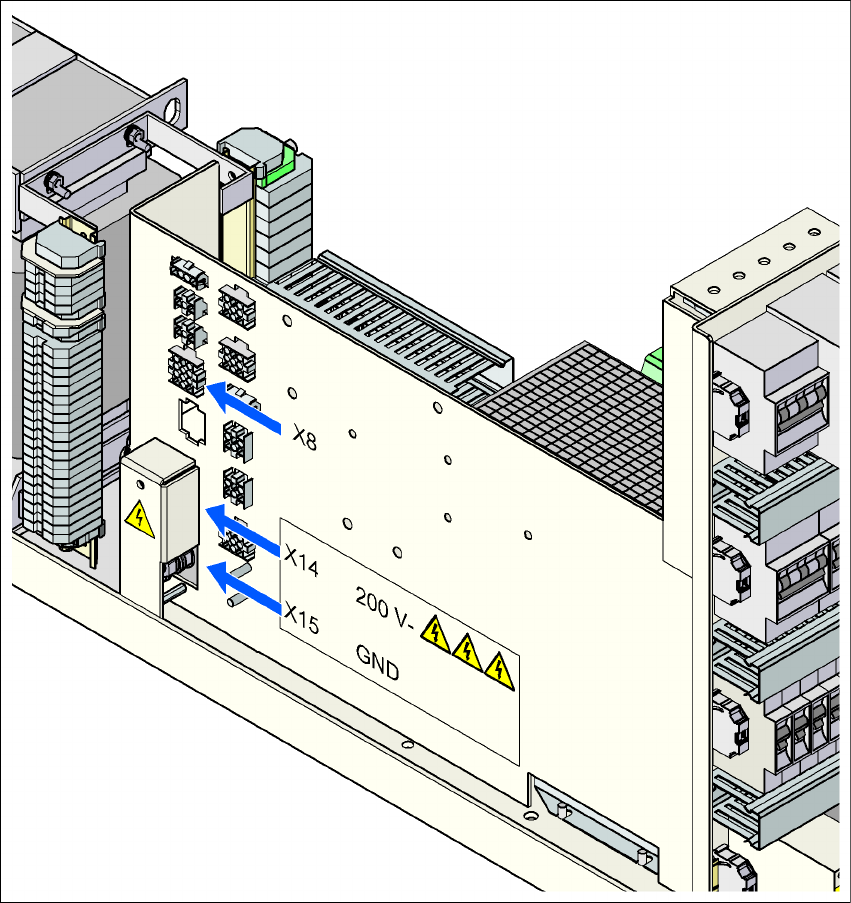

Fig. 2.7 - 2 Punti di misurazione nell'innesto dell'alimentazione della corrente
2
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.7 Tensioni residue e tempi di scarica nel dispositivo automatico
83
2.7.1 Tensioni d'esercizio, tensioni residue e tempi di scarica dopo avere premuto
il tasto d'ARRESTO D'EMERGENZA
2
2
2
2
2
2.7.2 Tensioni residue e tempi di scarica dopo lo spegnimento dell'interruttore
principale
2
ATTENZIONE 2
Per evitare la perdita di dati, spegnete il dispositivo automatico - eccettuati i casi d'emergenza -
solo in base ai seguenti criteri:
– dopo che il dispositivo automatico ha terminato il trasferimento dei dati di macchina, di alle-
stimento e di scheda
– dopo che il dispositivo automatico ha terminato la lavorazione dei CS
– dopo che il dispositivo automatico ha terminato la fase d'avvio.
Perno X14 e spina X8:1
misurati rispetto X15 (GND)
Tensione ad
esercizio normale
Tensione residua
all'ARRESTO D'EMERGENZA
Tempi di
scarica
X14 + 198 V CC < 60 V CC 4 s
X8:1 + 132 V CC < 60 V CC 1 s
Perno X14 e spina X8:1
misurati rispetto X15 (GND)
Tensione residua ad
interruttore principale spento Tempi di scarica
X14 < 60 V CC 4 s
X8:1 < 60 V CC 1 s
