Manuale per l'uso SIPLACE D1/D2 6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx 6.12 Videocamera CO C&P ad alta risoluzione, tipo 29, 27 x 27, digitale Edizione 07/2008 IT 304 6.12 Vi…
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.11 Sensore dei componenti per la testa Collect&Place da 12 segmenti
303
ISTRUZIONE 6
Misurando componenti 0201 con la pipetta 906 il sensore dei componenti è assolutamente neces-
sario perché non si può eseguire la misurazione del vuoto. 6
Anche nel montaggio di altri elementi più piccoli come 0402 o 0603, l'uso del sensore dei compo-
nenti può migliorare il dpm-rate. Ricordare che nella scelta del sensore dei componenti nella lista
forme involucro si può montare il componente anche per macchine munite di sensore dei compo-
nenti.
Se si desidera controllare componenti con il sensore CO, quest'ultimo deve essere configurato
nella linea. Si hanno quindi le seguenti alternative:
Nuovo allestimento L'ottimizzazione dell'allestimento assegna il componente al sensore
CO automaticamente, se esso è installato.
Vecchio allestimento Allestimento per componenti che devono essere controllati con il
sensore CO, viene assegnato un nuovo numero di FI.
Tenuta centrale dei dati. Se non tutti i dispositivi automatici della linea sono dotati di sensore
CO, ad ogni componente che deve essere controllato con il sensore
CO viene assegnato un nuovo numero di forma involucro.
ISTRUZIONE 6
– Il sensore CO può essere installato solo da tecnici d'assistenza della ASM A
S.
– D
opo l'installazione del sensore CO, ricalibrare la testa C&P a 12 segmenti con il programma
SITEST.
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.12 Videocamera CO C&P ad alta risoluzione, tipo 29, 27 x 27, digitale Edizione 07/2008 IT
304
6.12 Videocamera CO C&P ad alta risoluzione, tipo 29,
27 x 27, digitale
Articolo n. 00119779-xx Videocamera ad alta risoluzione, C&P12, digitale, tipo 29
6.12.1 Struttura
6

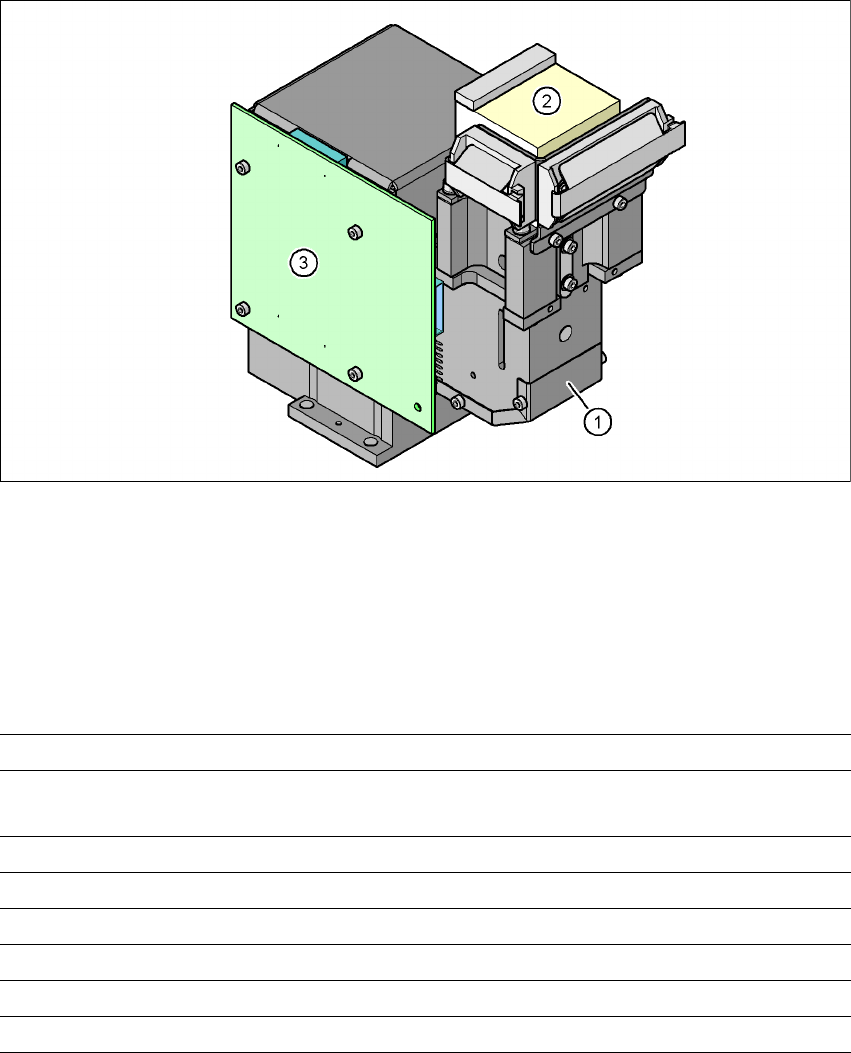

Fig. 6.12 - 1 Videocamera CO C&P, tipo 29, 27 x 27, digitale
(1) Sistema ottico della videocamera CO ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
6.12.2 Dati tecnici
6
Misure CO 0,3 x 0,3 mm² fino a 18,7 x 18,7 mm²
Gamma CO 0201 a 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Reticolo min. piedini 0,3 mm
Larghezza min. piedini 0,15 mm
Reticolo min. Ball 0,25 mm
Diametro ball min. 0,14 mm
Campo visivo 32 x 32 mm²
Tipo d'illuminazione Illuminazione dall'alto (5 livelli programmabili)
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.13 Pacchetto 01005
305
6.13 Pacchetto 01005
Articolo n. 00119920-xx Pacchetto 01005 per D4/D2/D1
I dispositivi automatici SIPLACE D1 e D2 sono già pronti per il montaggio di componenti 01005.
Per la lavorazione del CO 01005 è necessaria solo un'aggiunta alla testa Collect&Place da 12
segmenti. Il pacchetto aggiuntivo contiene i seguenti pezzi:
– Videocamera CO C&P, tipo 38, 16 x 16, digitale Articolo n. 03051870-xx, 1 pezzo
– Bussola da 12 copl., divisione a 270° Articolo n. 03054107-xx, 3 pezzi
– Pipetta, tipo 905 ESD, 1 x 0,15 Articolo n. 03057320-xx, 12 pezzi
– Istruzioni di montaggio pacchetto 01005 per
D4/D2/D1 tedesco e inglese Articolo n. 00195398-xx, 1 pezzo
6.14 Pacchetto 0201
Articolo n. 00119720-xx Pacchetto 0201 per C&P12, serie X/D
Offriamo il pacchetto 0201 per la lavorazione di componenti 0201 con la testa Collect&Place da
12 segmenti. Comprende:
– Videocamera CO C&P (tipo 29), digitale Articolo n. 00119779, 1 pezzo
– Sensore CO per testa C&P a 12 segmenti Articolo n. 00118021, 1 pezzo
– Pipetta, tipo 706/906 Vectra ceramica Articolo n. 00345031, 12 pezzi
6.15 Configurazione ad una testa del dispositivo auto-
matico D1
Per la configurazione del dispositivo automatico D1 con un'unica testa di montaggio offriamo i se-
guenti gruppi extra:
Articolo n. 00119862-xx Gruppo extra P&P per D1 Single
Articolo n. 00119863-xx Gruppo extra C&P6 per D1 Single
Articolo n. 00119864-xx Gruppo extra C&P12 per D1 Single
I gruppi extra contengono servoamplificatori per gli assi delle teste e i cavi.
