Manuale per l'uso SIPLACE D1/D2 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina
21
– Pacchetto 0201
Offriamo il pacchetto 0201 per la lavorazione di componenti 0201 con la testa Collect&Place
da 12 segmenti. 1
– Videocamera stazionaria CO, tipo 33
Invece della videocamera CO di tipo 36 si può usare in via opzionale la videocamera CO di
tipo 33, caratterizzata da una risoluzione superiore e da un campo visivo più grande. 1
– Configurazione a una testa
Il dispositivo automatico di montaggio SIPLACE D1 può essere configurato come dispositivo
automatico a una testa (Single Head Machine).
– Riconoscimento dei punti d'impiombatura per i caricatori della cinghia
Il dispositivo automatico può essere munito in via extra anche del riconoscimento dei punti
d'impiombatura per i caricatori della cinghia.
1 Introduzione Manuale per l'uso SIPLACE D1/D2
1.1 Descrizione della macchina A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
22
1.1.6 Numero di serie del dispositivo automatico
Il numero di serie del dispositivo automatico si può trovare in due punti.
– In uno il numero di serie (p.e. C1) è inciso sul fondo del telaio della macchina sul lato dell'in-
nesto pneumatico (vedi Pos. 1 nella Fig. 1.1 - 4
).
– Il numero di serie è inciso anche nella targhetta del tipo del dispositivo automatico (vedi Pos.
2 nella Fig. 1.1 - 4
).
1

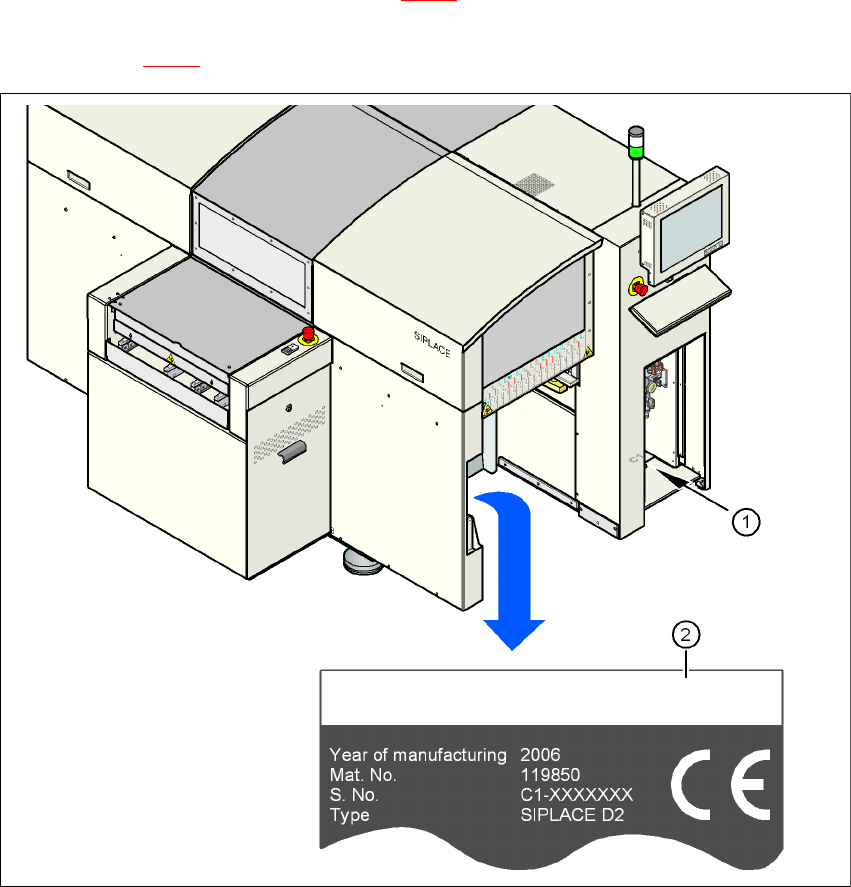

Fig. 1.1 - 4 Punti contrassegnati dal numero di serie nel dispositivo automatico
Manuale per l'uso SIPLACE D1/D2 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina
23
1.1.7 Dichiarazione di conformità dell'UE
Il prodotto/l'apparecchio descritto a seguito 1
Marca: Dispositivo automatico di montaggio
Tipo: SIPLACE D1 SIPLACE D2
Articolo n.: 00119800 00119850 1
del produttore
ASM As
sembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 München 1
è conforme alle disposizioni e norme della dichiarazione di conformità UE fornita.
1.1.8 Uso conforme alle finalità
Questo prodotto può essere usato solo per i casi d'utilizzo previsti nei cataloghi e nelle descrizioni
tecniche, ovvero per il montaggio di componenti SMD e solo in associazione con altri apparecchi
esterni e componenti consigliati o autorizzati da SIPLACE. Q
ualsiasi altro tipo d'utilizzo che
esul
i dagli scopi previsti non è da considerare conforme.
In caso di uso non conforme alle finalità, ASM A
S non si assume alcuna responsabilità per
event
uali danni e alcuna garanzia di funzionamento corretto e funzionale dei componenti.
Fa parte dell'utilizzo conforme anche il rispetto di tutte le avvertenze contenute nel manuale per
l'uso.
Il funzionamento corretto e sicuro del prodotto ha come presupposto trasporto, immagazzina-
mento, installazione e montaggio conformi ed un uso e manutenzione accurati.
1.1.9 Uso non conforme alle finalità
In caso d'uso non conforme del prodotto possono presentarsi sia pericoli per le persone e la vita
che danni alle cose. Per questo motivo è vietato l'uso non conforme alle finalità. In caso di uso
non conforme alle finalità, AS
M AS non si assume alcuna responsabilità per eventuali danni
e al
cuna garanzia di funzionamento corretto e funzionale dei componenti.
Fanno parte dell'uso non conforme alle finalità del dispositivo automatico per esempio:
– la messa in funzione del dispositivo automatico di montaggio con dispositivi di sicurezza di-
sattivati o eliminati.
– montaggio di componenti non conformi alle specifiche autorizzate
– uso di convogliatori di componenti non autorizzati
