3 Dati tecnici del dis positivo automatico Manuale per l'uso SIPLACE D1/D2 3.4 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 108 3.4.7 Barice ntro del dispositi vo automatico 3 Fig…
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.4 Misure e peso
107

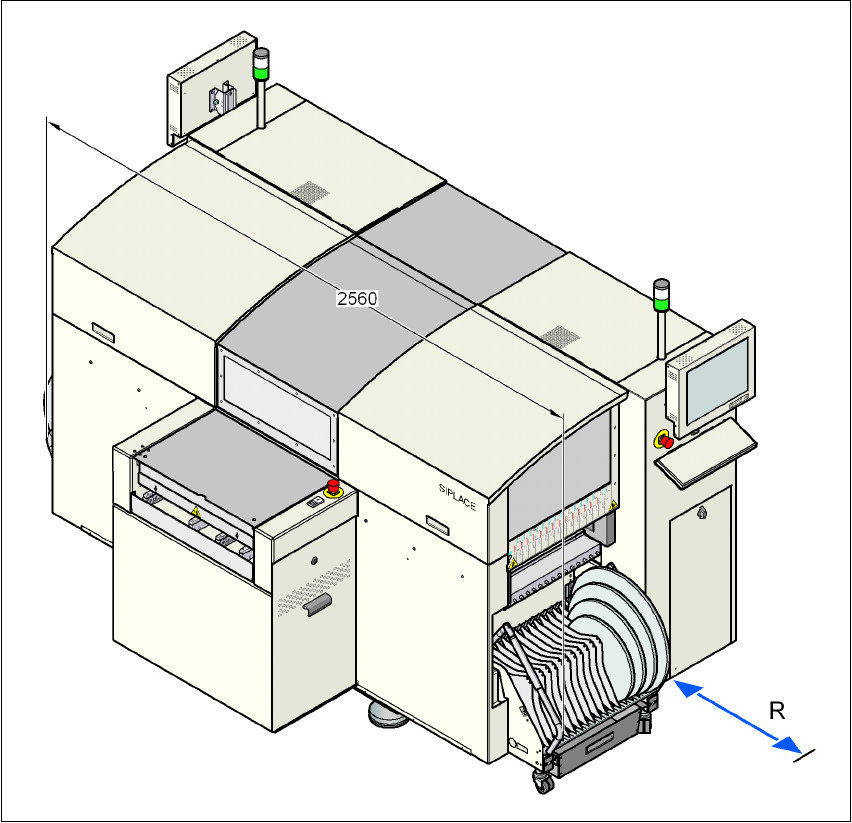

3.4.6 Raggio di manovra e distanza reciproca dei carrelli CO rispetto al dispositivo
automatico D2
3
Fig. 3.4 - 5 Raggio di manovra e distanza reciproca dei carrelli CO rispetto al dispositivo automatico D2
La distanza reciproca dei carrelli CO è 2560 mm.
Il raggio di manovra R del carrello CO nel dispositivo automatico è di 1200 mm.
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.4 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
108

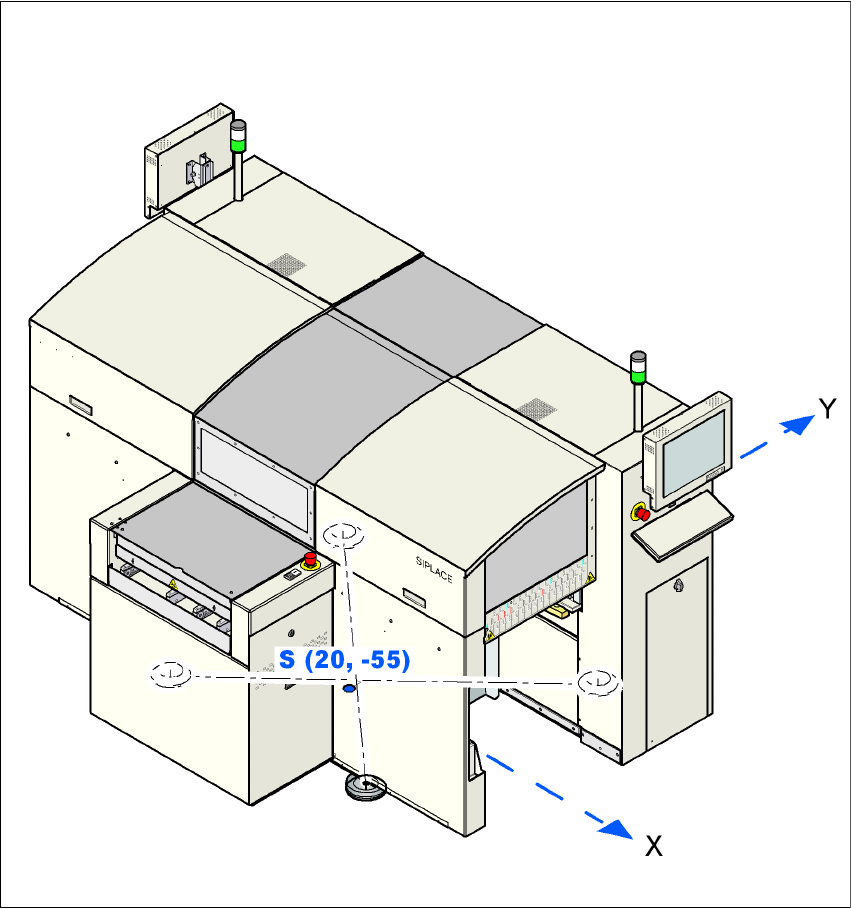

3.4.7 Baricentro del dispositivo automatico
3
Fig. 3.4 - 6 Baricentro del dispositivo automatico in millimetri
Coordinate X 20 mm
Coordinate Y -55 mm
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.5 Visione d'insieme dei gruppi di componenti
109
3.5 Visione d'insieme dei gruppi di componenti
3.5.1 Visione d’insieme dei gruppi di componenti SIPLACE D1
3
Fig. 3.5 - 1 Visione d’insieme dei gruppi di componenti SIPLACE D1
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set di montaggio
(4) Dispositivo di taglio della cinghia, canale della cinghia vuota (2x)
(5) Portale 1
(6) Testa P&P
(7) Testa C&P
(8) Monitor (2x)
(9) Tastiera (2x)
