Manuale per l'uso SIPLACE D1/D2 6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx 6.16 Modulo lase r di coplanarità Edizione 07/2008 IT 306 6.16 Modulo laser di co planarità Articol o n. 00…
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.13 Pacchetto 01005
305
6.13 Pacchetto 01005
Articolo n. 00119920-xx Pacchetto 01005 per D4/D2/D1
I dispositivi automatici SIPLACE D1 e D2 sono già pronti per il montaggio di componenti 01005.
Per la lavorazione del CO 01005 è necessaria solo un'aggiunta alla testa Collect&Place da 12
segmenti. Il pacchetto aggiuntivo contiene i seguenti pezzi:
– Videocamera CO C&P, tipo 38, 16 x 16, digitale Articolo n. 03051870-xx, 1 pezzo
– Bussola da 12 copl., divisione a 270° Articolo n. 03054107-xx, 3 pezzi
– Pipetta, tipo 905 ESD, 1 x 0,15 Articolo n. 03057320-xx, 12 pezzi
– Istruzioni di montaggio pacchetto 01005 per
D4/D2/D1 tedesco e inglese Articolo n. 00195398-xx, 1 pezzo
6.14 Pacchetto 0201
Articolo n. 00119720-xx Pacchetto 0201 per C&P12, serie X/D
Offriamo il pacchetto 0201 per la lavorazione di componenti 0201 con la testa Collect&Place da
12 segmenti. Comprende:
– Videocamera CO C&P (tipo 29), digitale Articolo n. 00119779, 1 pezzo
– Sensore CO per testa C&P a 12 segmenti Articolo n. 00118021, 1 pezzo
– Pipetta, tipo 706/906 Vectra ceramica Articolo n. 00345031, 12 pezzi
6.15 Configurazione ad una testa del dispositivo auto-
matico D1
Per la configurazione del dispositivo automatico D1 con un'unica testa di montaggio offriamo i se-
guenti gruppi extra:
Articolo n. 00119862-xx Gruppo extra P&P per D1 Single
Articolo n. 00119863-xx Gruppo extra C&P6 per D1 Single
Articolo n. 00119864-xx Gruppo extra C&P12 per D1 Single
I gruppi extra contengono servoamplificatori per gli assi delle teste e i cavi.
Manuale per l'uso SIPLACE D1/D2
6 Ampliamenti della stazione A partire dalla versione di software SR.605.xx
6.16 Modulo laser di coplanarità Edizione 07/2008 IT
306
6.16 Modulo laser di coplanarità
Articolo n. 00119819-xx Modulo di coplanarità D1
6.16.1 Istruzioni di sicurezza
6.16.1.1 Indicazioni di sicurezza per il sensore del modulo di coplanarità
Il sensore funziona con un laser semiconduttore dalla lunghezza d'onda di 670 nm (visibile/rosso).
La potenza d'uscita ottica massima è ≤ 1 mW.
Il sensore è classificato nella classe di laser 2.
– Durante il funzionamento del sensore, rispettare assolutamente le relative norme in confor-
mità alla VDE 0837 sulla "Sicurezza delle radiazioni dei dispositivi laser" e la norma di pre-
venzione degli infortuni vigente in Germania "Radiazioni laser" (BGV B2).
– Rispettare inoltre la normativa di prevenzione degli infortuni del proprio paese!
Nel lato anteriore e posteriore della carcassa del sensore sono collocati i seguenti cartelli d'avver-
tenza:
6
Fig. 6.16 - 1 Contrassegno di classe laser 2 per il sensore
Il funzionamento del laser è visualizzato da un LED (vedi la sezione 6.16.6).
Nonostante la potenza bassa, occorre evitare assolutamente di guardare direttamente nel raggio
laser. Dato che il raggio è visibile, la protezione degli occhi è data dal riflesso naturale della pal-
pebra.
AVVERTENZA 6
La carcassa del sensore ottico può essere aperta solo dal personale autorizzato.
Per la riparazione e l'assistenza, inviare i sensori in ogni caso a ASM AS.
RAGGI LASER
NON FISSARE IL RAGGIO LASER
CLASSE DI LASER 2
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 6 Ampliamenti della stazione
Edizione 07/2008 IT 6.16 Modulo laser di coplanarità
307
6

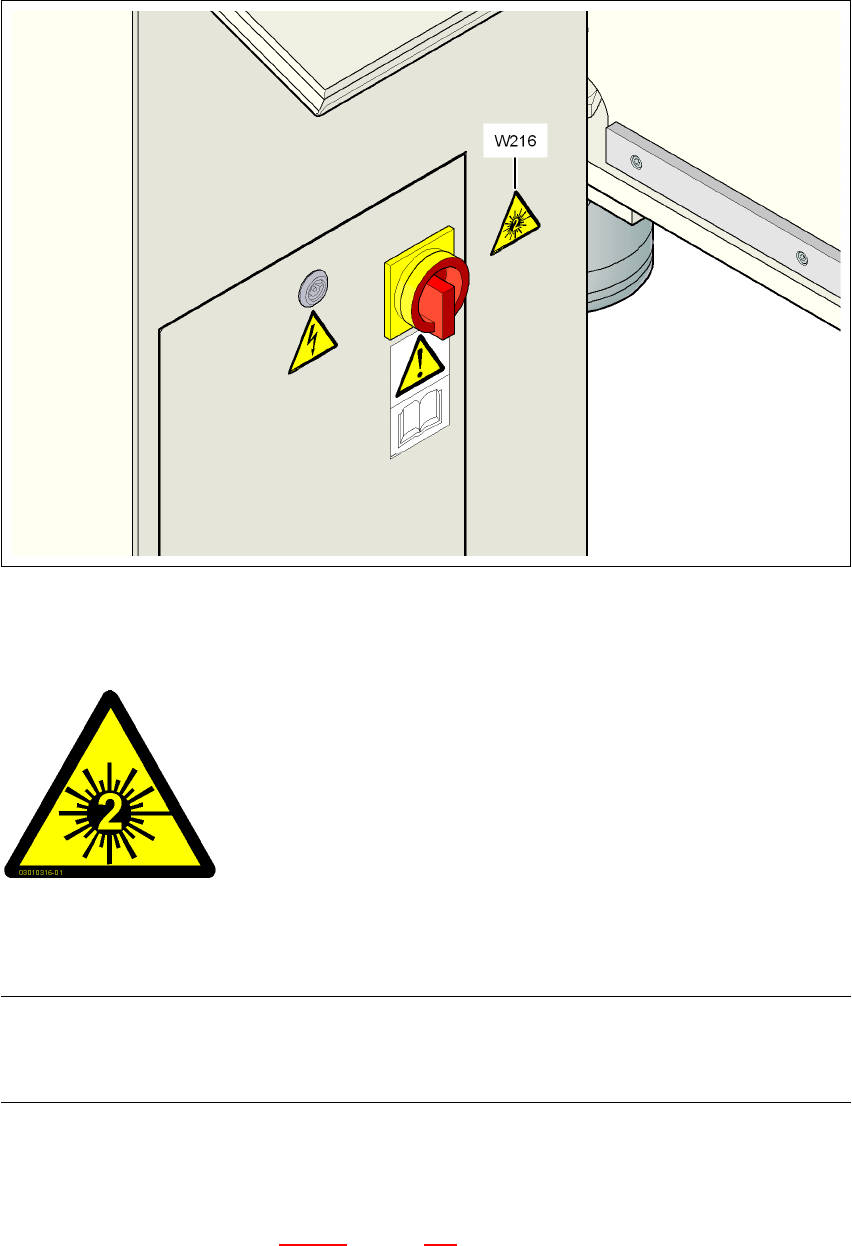

Fig. 6.16 - 2 Cartello d'avvertenza W216 accanto all'interruttore principale
6.16.1.2 Contrassegnare la macchina con il cartello d'avvertenza W216
6
Cartello di avvertenza W216 "Classe di laser 2" sul rivestimento accanto all'interruttore principale
Articolo n. 03010316-01 (numero per ogni dispositivo automatico: 1)
ISTRUZIONE 6
Quando si monta il modulo laser di coplanarità, il dispositivo automatico deve essere classificato
nella classe laser 2. Il modulo laser non è integrato nel circuito di ARRESTO D'EMERGENZA.
→ Per questa operazione, contrassegnare la macchina con il cartello d'avvertenza W216
"Classe di laser 2", articolo n. 03010316-xx.
→ Attaccare il cartello d'avvertenza W216 accanto all'interruttore principale sul rivestimento
(vedi Pos. W216 nella Fig. 6.16 - 2
, pagina 307).
6
6
6
6
6
6
RAGGI LASER!
Non fissare il raggio laser
Classe di laser 2
