Manuale per l'uso SIPLACE D1/D2 2 Sicurezza d'esercizio A partire da lla versione di software SR.605.xx 2.1 Istruzioni di sicurez za Edizione 07/2008 IT 40 vicinanz e di ogge tti ferro magnetici (di acciai o o …
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.1 Istruzioni di sicurezza
39
Fig. 2.1 - 1 Posizione dei magneti permanenti per gli azionamenti lineari
(1) Magneti permanenti per i motori lineari Y
2
Seguire le avvertenze a seguito quando si lavora ai magneti permanenti:
→ Alle persone con impianti attivi (p.e. pacemaker) o altre protesi ferromagnetiche è espressa-
mente vietato lavorare a questi apparecchi o avvicinarsi. Mantenere una distanza sicura col
motore lineare!
→ A causa delle forti forze d'attrazione magnetica, occorre rispettare avvertenze particolari nelle
dirette vicinanze della guida magnetica e della parte primaria mobile. Oggetti larghi o pesanti
di acciaio o ferro non possono mai essere portati a mano nelle vicinanze della guida magne-
tica. Poiché le forze d'attrazione magnetiche non sono visibili, generalmente si sottovalutano
i loro effetti nelle vicinanze della guida magnetica. La forza d'attrazione magnetica può pre-
sentarsi improvvisamente. Può crescere fino a raggiungere diverse migliaia di Newton nelle
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.1 Istruzioni di sicurezza Edizione 07/2008 IT
40
vicinanze di oggetti ferromagnetici (di acciaio o di ferro) di dimensioni simili alla guida magne-
tica.
→ Quando si tocca la guida magnetica, indossare sempre indumenti di lavoro e di protezione
adeguati (p.e. guanti, scarpe ecc...).
→ È permesso esclusivamente ai tecnici SIPLACE app
ositamente addestrati eseguire opera-
zi
oni di montaggio e altri compiti di sostituzione della guida magnetica.
→ Per i casi d'emergenza, tenere sempre a disposizione almeno due chiavette (di circa da 10°
a 15°) di materiale massiccio e non magnetico (p.e. alluminio) e un martello non magnetico
(di circa da 2 a 3 kg). Questi attrezzi sono necessari in caso di emergenze per staccare i pezzi
che si attaccano magneticamente alla guida magnetica e liberare eventuali articolazioni bloc-
cate (dito, mano, piede). Non appoggiare mai il gruppo modulare della bobina di un motore
con nucleo di ferro direttamente sulla guida magnetica.
→ Apparecchi e strumenti di misurazione elettronici possono essere danneggiati o distrutti da
forti campi magnetici. Non mettere apparecchi contenenti componenti magnetici vicino a
computer, monitor o supporti dati magnetici (p.e. dischi rigidi, carte di credito, nastri audio e
video ecc...)
→ Tenere tra singole guide magnetiche o tra una guida magnetica e altre superfici magnetiche
una distanza di almeno 45 cm.
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.2 Cartelli di avvertenza
41
2.2 Cartelli di avvertenza
2.2.1 Cartelli di avvertenza del dispositivo automatico
I cartelli d'avvertenza sono realizzati in pellicola morbida di PVC, sono resistenti all'abrasione, alla
luce, all'acqua ed agli agenti atmosferici. La forma dei cartelli d'avvertenza corrisponde alle nor-
mative ISO 3864-2 ed ANSI Z535.4.
2

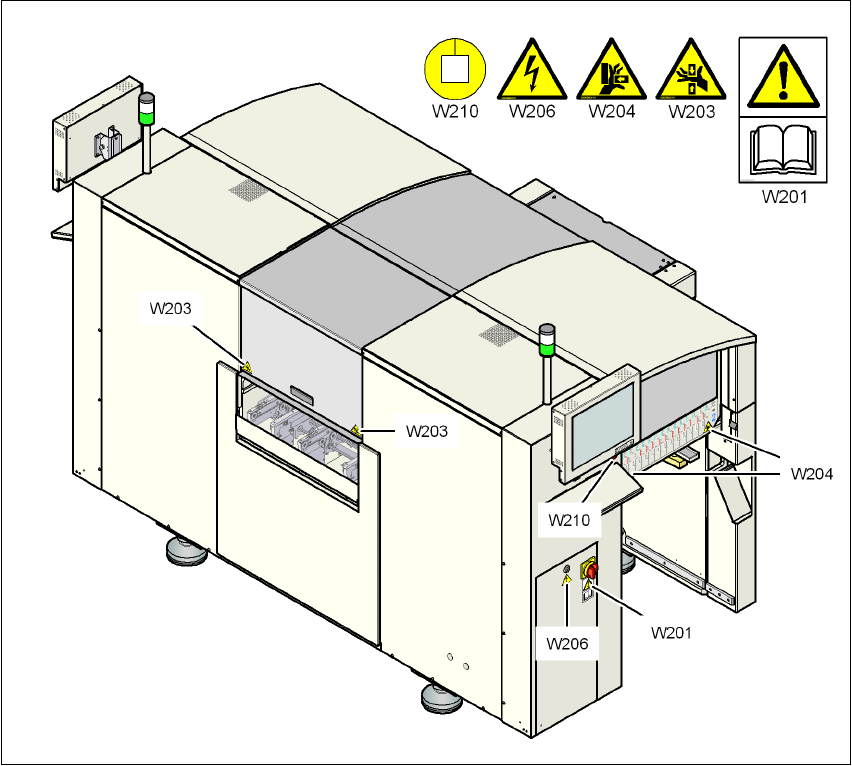

Fig. 2.2 - 1 Cartelli di avvertenza W201, W203, W204, W206 e W210 nei dispositivi automatici D1/D2 - parte 1
2
Pos. W201, articolo n. 03009338-01
Pos. W203, articolo n. 03009342-01
Pos. W204, articolo n. 03009343-01
Pos. W206, articolo n. 03009345-01
Pos. W210, articolo n. 03009350-01
