Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO 173 ISTRUZIONE PER LA SICUREZZA D'ESERCIZIO 3 Per il…
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.11 Carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
172
3.11.1 Struttura
Il carrello CO è composto sostanzialmente dal telaio, dal tavolo CO per accogliere i caricatori,
dall'unità di comunicazione, dal container dei rotoli di cinghia e dal contenitore scarti.
3

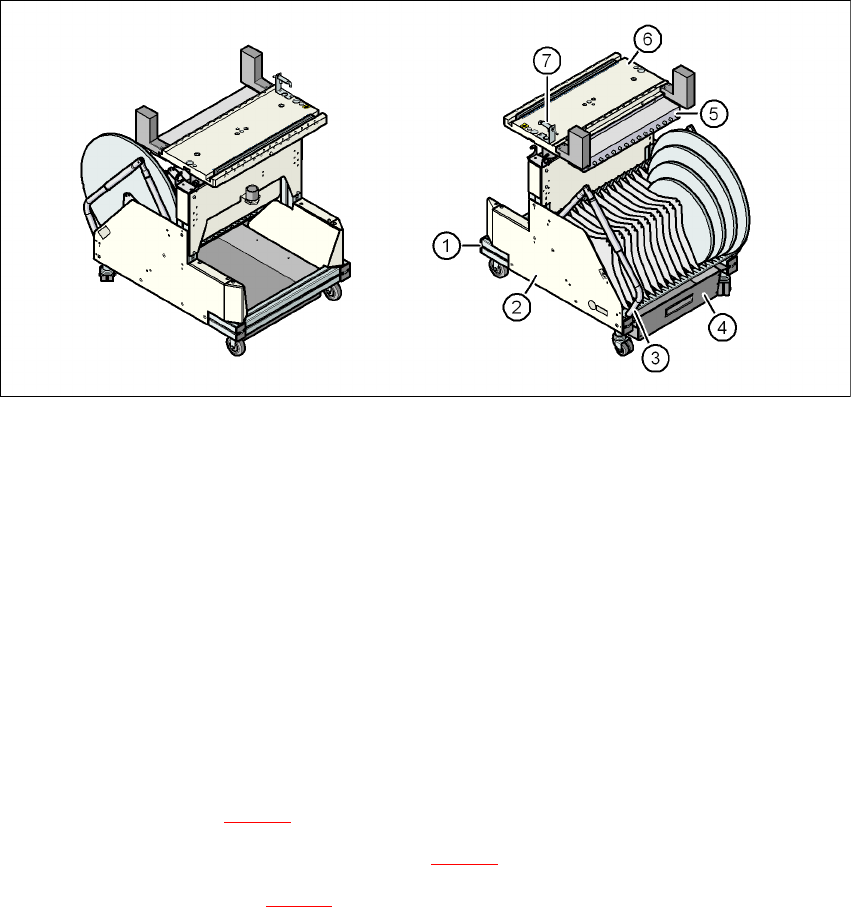

Fig. 3.11 - 3 Carrello CO: vista frontale e posteriore
(1) Telaio
(2) Container dei rotoli di cinghia
(3) Maniglia
(4) Contenitore scarti
(5) Unità di comunicazione
(6) Tavolo CO
(7) Interruttore per abbassare il tavolo CO
3.11.2 Descrizione
Il telaio (Pos. 1 nella Fig. 3.11 - 3) si raggiunge facilmente ed è facilmente manovrabile.
È possibile piegare le maniglie (Pos. 3 nella Fig. 3.11 - 3
) in alto o in basso.
Il tavolo CO (Pos. 6 nella Fig. 3.11 - 3
) ha una capacità massima di 15 posti per caricatori dalla
larghezza di 30 mm. I caricatori vengono centrati meccanicamente sul tavolo con spine di cen-
traggio e calotte sferiche. I caricatori bulk-case vengono alimentati con aria compressa con un li-
stello separato dell'aria compressa.
Il collegamento ad interfaccia con il dispositivo automatico si effettua con un cavo. L'alimentazione
della corrente, la comunicazione ed i circuiti d'ARRESTO D'EMERGENZA si effettuano tramite
cavo. Anche l'alimentazione dell'aria compressa per i caricatori bulk-case ed il meccanismo di sol-
levamento si effettuano con questa interfaccia.
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO
173
ISTRUZIONE PER LA SICUREZZA D'ESERCIZIO 3
Per il funzionamento del dispositivo automatico è necessario che siano agganciati al dispositivo
automatico tutti i carrelli CO. Il dispositivo automatico rimane altrimenti in stato di ARRESTO
D'EMERGENZA. Il processo di montaggio è interrotto.
L'unità di comunicazione (Pos. 5 nella Fig. 3.11 - 3
, pagina 172) alimenta i caricatori con le tensioni
ed i segnali di comando necessari.
Il contenitore dei rotoli della cinghia (Pos. 4 nella Fig. 3.11 - 3
, pagina 172) accetta rulli della cin-
ghia fino a dimensioni massime di 19" (483 mm). Nel lato inferiore del telaio è posizionato il con-
tenitore estraibile degli scarti della cinghia (Pos. 4 nella Fig. 3.11 - 3
, pagina 172). Gli scarti della
cinghia tagliati finiscono tramite uno scivolo nel contenitore scarti che deve essere svuotato rego-
larmente.
3.11.3 Dati tecnici
3
3
Posizione del carrello CO senza maniglie
Lunghezza con maniglia aperta
Larghezza
715 mm
881 mm
570 mm
Altezza dell'angolo inferiore del piano del tavolo a
altezza di trasporto CS 830 mm
altezza di trasporto CS 900 mm
altezza di trasporto CS 930 mm
altezza di trasporto CS 950 mm
680 mm
750 mm
780 mm
800 mm
Altezza di trasporto del CS 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opzione)
930 mm ± 15 mm (opzione)
950 mm ± 15 mm (opzione SMEMA)
Peso
Senza caricatori
Con caricatori in tutti i posti
a
a) Tutti i posti del carrello CO sono occupati da caricatori S di 2x8 mm.
77,5 kg
132,0 kg
Diametro delle bobine
Standard
Massimo
Fino a 432 mm (17")
483 mm (19")
Posti per i caricatori Max. 15
Tempo di scambio Meno di 1 minuto
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.11 Carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
174
3.11.4 Contenitore per cinghia
Il contenitore per cinghia è in grado di accettare bobine dal diametro massimo di 19". Usare assi
ad innesto quando si lavora con bobine di diametro a partire da 15". L'uso delle lamiere di sepa-
razione è descritto nella sezione 5.5.4
pagina 245.
ISTRUZIONE 3
Per il funzionamento ottimale consigliamo l'uso di assi ad innesto a partire dal diametro di 15".
3

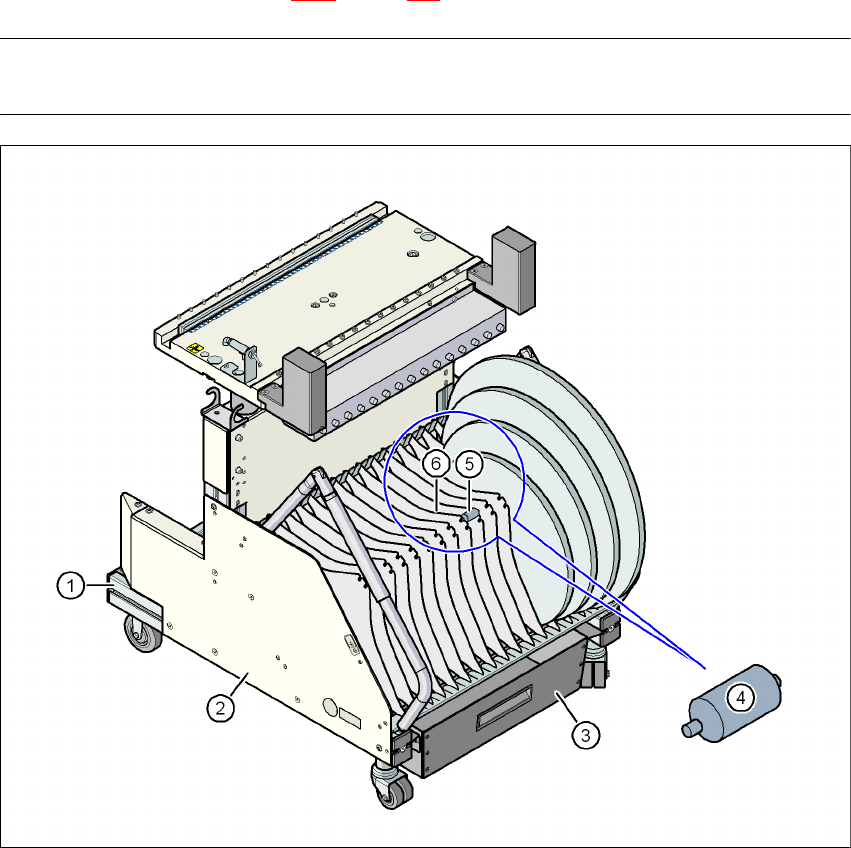

Fig. 3.11 - 4 Carrello CO con contenitore della cinghia
(1) Carrello CO
(2) Contenitore per cinghia
(3) Contenitore scarti della cinghia
(4) Asse ad innesto (ingrandito)
(5) Posizione degli assi ad innesto
(6) Lamiera di separazione
