3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.4 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
104
3.4.3 Altezza della cappa di protezione aperta
3

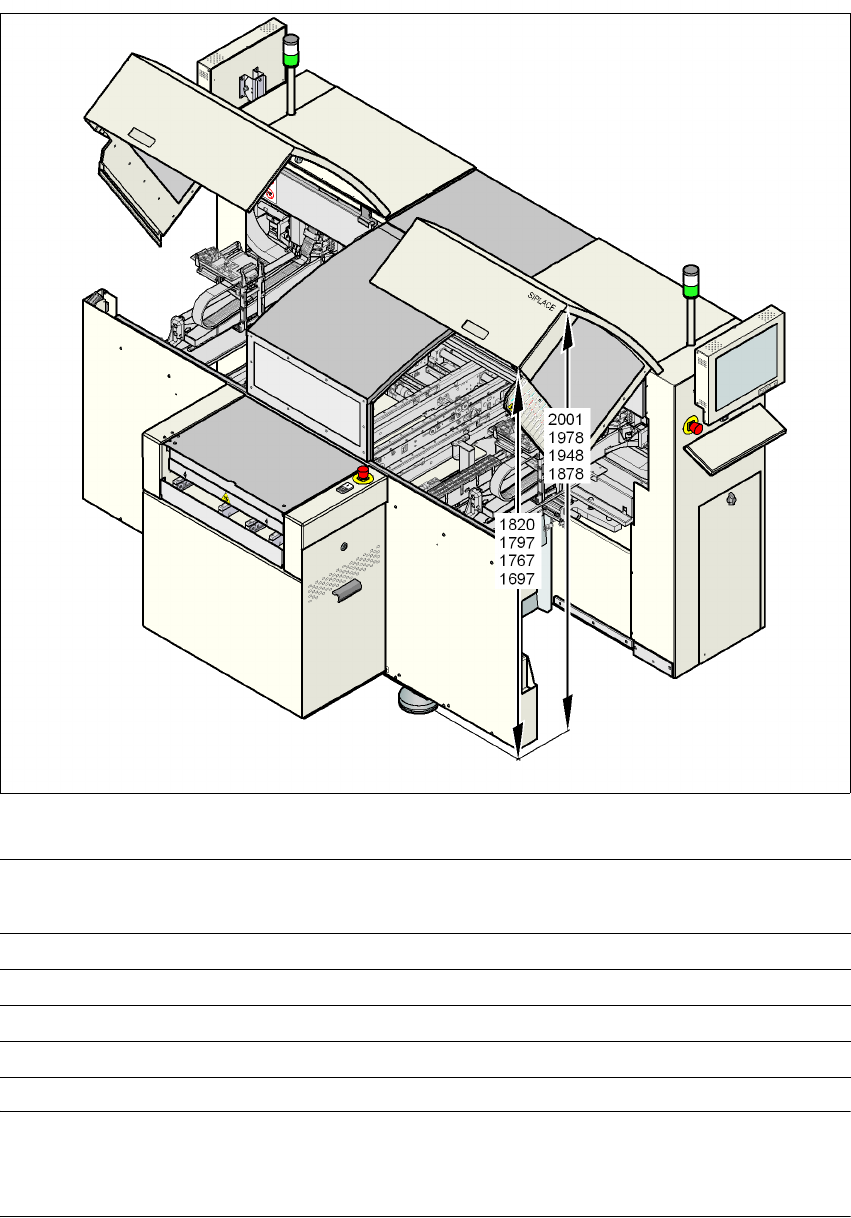

Fig. 3.4 - 2 Altezza della cappa di protezione aperta - misure in millimetri
ISTRUZIONE 3
In via opzionale si possono aumentare con altre molle a compressione del gas gli angoli d'aper-
tura delle cappe di protezione.
Altezza di trasporto
dei circuiti stampati
Altezza dell'angolo inferiore
della cappa di protezione aperta
Altezza dell'angolo superiore
della cappa di protezione aperta
950 mm 1820 2001
930 mm 1797 1978
900 mm 1767 1948
830 mm 1697 1878
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.4 Misure e peso
105
3.4.4 Misure di distanza dei piedi della macchina
3

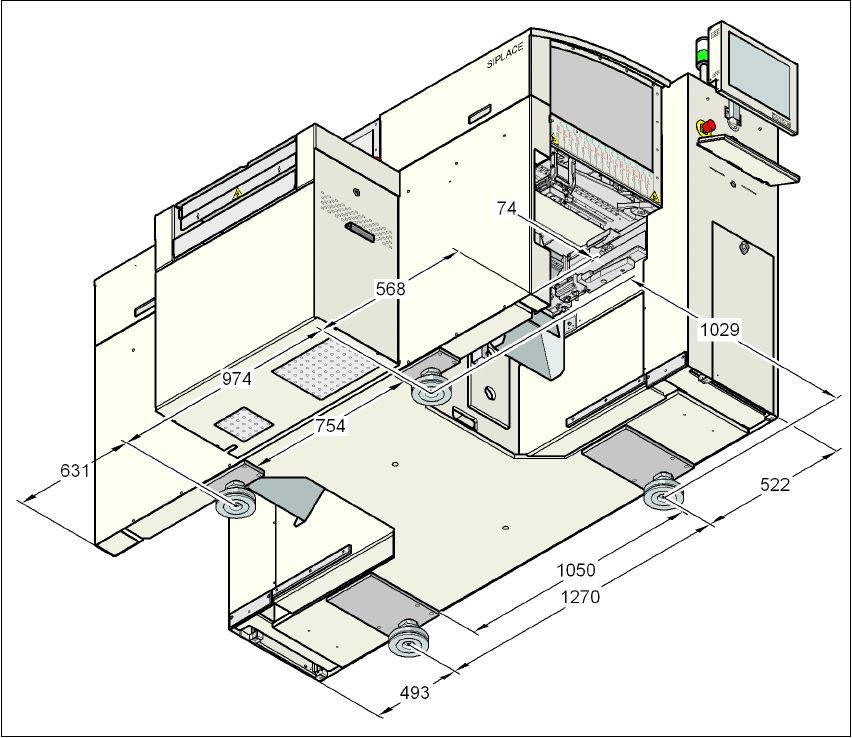

Fig. 3.4 - 3 Misure di distanza dei piedi della macchina
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.4 Misure e peso A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
106
3.4.5 Raggio di manovra e distanza reciproca dei carrelli CO rispetto al dispositivo
automatico D1
3

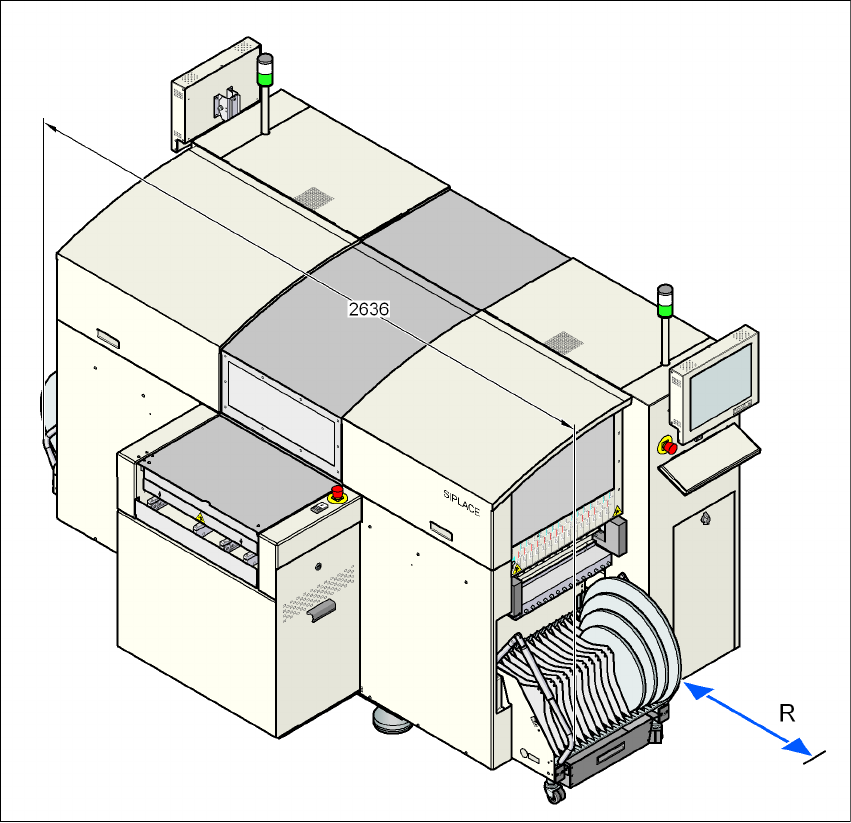

Fig. 3.4 - 4 Raggio di manovra e distanza reciproca dei carrelli CO rispetto al dispositivo automatico D1
La distanza reciproca dei carrelli CO è 2636 mm.
Il raggio di manovra R del carrello CO nel dispositivo automatico è di 1200 mm.
