4 Installazione e messa in esercizio Manuale per l' uso SIPLACE D1/D2 4.3 Installazione del dispositivo automatico A partire dalla vers ione di software SR.605.xx E dizione 07/2008 IT 208 4.3.5 Mont aggio delle spie…
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
207
4.3.4.1 Distanziatori per le altezze di trasporto CS 900 / 930 / 950 mm
Per le altezze di trasporto dei circuiti stampati 900 / 930 / 950 mm ci sono diversi distanziatori (vedi
Pos. 2 nella Fig. 4.3 - 2
) e viti di fissaggio. Sono rispettivamente necessari 4 distanziatori e 16 viti
di fissaggio.
4.3.4.2 Preimpostare l'altezza di trasporto CS a 830 mm
Per l'altezza di trasporto del circuito stampato di 830 mm non è necessario il distanziatore.
→ Inserire i piedi della macchina nei fori nel telaio della macchina (Pos. 4 nella Fig. 4.3 - 2
, pa-
gina 206
).
→ Con i dadi M24 impostare l'altezza dei piedi della macchina (Pos. 1 nella Fig. 4.3 - 2
, pagina
206
) in modo tale che la distanza tra il lato inferiore del piede della macchina e l'angolo infe-
riore del telaio della macchina sia di 115 mm.
→ Stringere i dadi M24 solo manualmente.
4.3.4.3 Preimpostare l'altezza di trasporto CS a 900 / 930 / 950 mm
→ Innanzitutto fissare i 4 distanziatori (Pos. 2 nella Fig. 4.3 - 2, pagina 206).
I distanziatori per le diverse altezze di trasporto CS sono elencati nella Sezione 4.3.4.1
, pa-
gina 207
.
→ Con i dadi M24 impostare l'altezza dei piedi della macchina (Pos. 1 nella Fig. 4.3 - 2
, pagina
206
) ai seguenti valori:
Altezza di
trasporto CS
Distanziatore, 4x
Articolo n.
Distanziatore
Altezza
Vite ad esagono
cavo, 16x
830 mm – – –
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122,5 mm DIN 912 M12x100
Altezza di trasporto CS Distanza del lato inferiore del piede della macchina
con l'angolo inferiore del telaio della macchina
900 mm 185 mm
930 mm 215 mm
950 mm 237 mm
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
208
4.3.5 Montaggio delle spie di segnalazione
→ Rimuovere le due lamiere di rivestimento superiori.
→ Collegare i cavi delle spie di segnalazione a quelli della macchina base.
→ Inserire nel foro la spia di segnalazione finché il tubo della spia sporge sufficientemente nel
morsetto sottostante.
→ Stringere bene la vite ad esagono cavo del morsetto.
→ Fissare le due lamiere di rivestimento superiori.
4.3.6 Fissare i monitor
→ Fissare i monitor e collegare i cavi.
→ Controllare i collegamenti dei cavi
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
209
4.3.7 Misure di distanza dei piedi della macchina e degli angoli fissi di trasporto CS
4.3.7.1 Misure di distanza dei piedi della macchina e dell'angolo destro e sinistro fisso
di trasporto del trasporto singolo CS
4

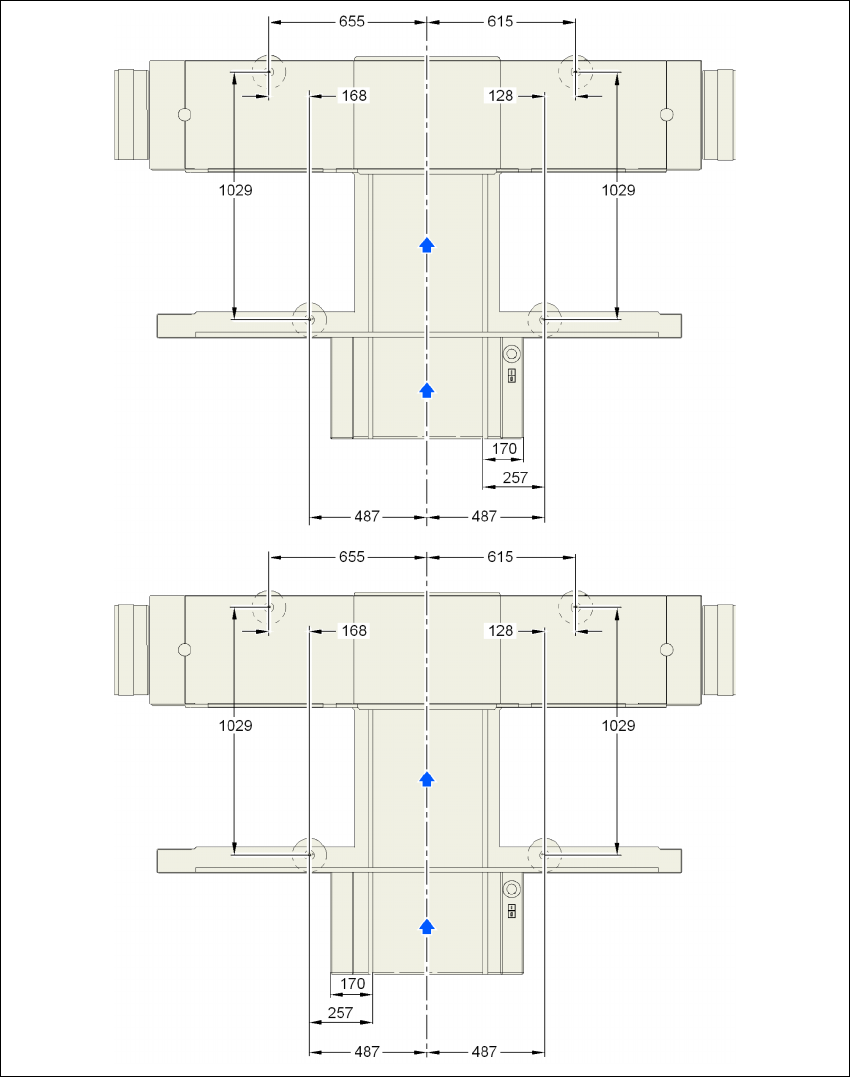

Fig. 4.3 - 3 Misure di distanza dei piedi della macchina e dell'angolo destro e sinistro fisso di trasporto del trasporto
singolo CS in millimetri
Angolo di trasporto
fisso destro
Angolo di trasporto
fisso sinistro
