Manuale per l'uso SIPLACE D1/D2 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.2 Elementi di comando e di visualizzazione
239
Interruttore principale 5
L'interruttore principale è un componente dell'alimentazione della corrente. Visto dalla direzione
di trasporto dei circuiti stampati è collocato sul pannello di controllo sinistro. Dato che è necessario
solamente per operazioni di assistenza o di manutenzione, è disposto ergonomicamente a causa
della frequenza con la quale viene usato.
5.2.4.2 Elementi di comando nel lato di entrata del dispositivo automatico
Tasto d’ARRESTO D’EMERGENZA, tasti d’avvio e d’arresto 5
Nel lato d'entrata del trasporto CS si trovano rispettivamente un tasto ARRESTO D'EMERGENZA
e i tasti d'avvio e d'arresto. La disposizione dei tasti è stata selezionata in modo che siano rag-
giungibili facilmente e velocemente da ogni punto.
5 Compiti per il personale di servizio Manuale per l'uso SIPLACE D1/D2
5.3 Fare attenzione alla spia di segnalazione degli stati d'esercizio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
240
5.3 Fare attenzione alla spia di segnalazione degli stati
d'esercizio
Essa segnala gli stati d'esercizio e le funzioni di guasto del dispositivo automatico.
5.3.1 Descrizione
5

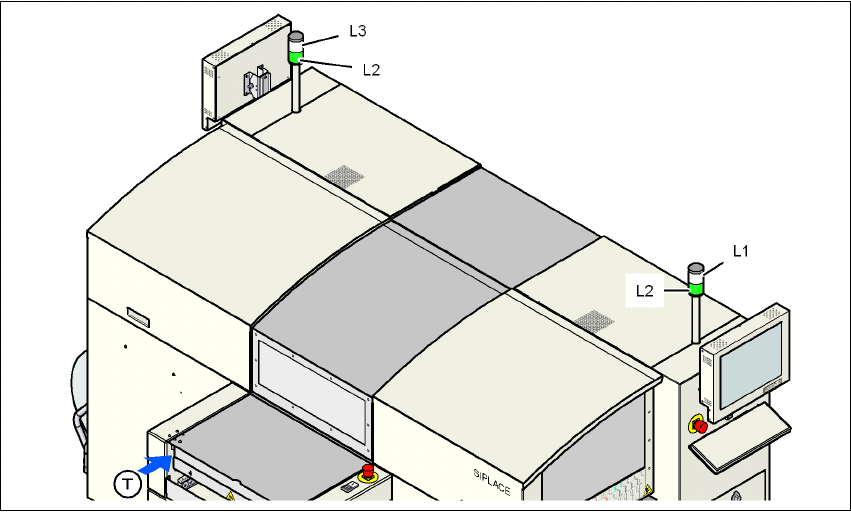

Fig. 5.3 - 1 Spia di segnalazione delle modalità d'esercizio
L1 Spia dei guasti (bianca, a destra)
L2 Spia luminosa del funzionamento (verde, entrambe le spie attivate parallelamente)
L3 Spia dei guasti (bianca, a sinistra)
(T) Direzione di trasporto CS
5.3.2 Modalità d'esercizio generali
– Spia luminosa del funzionamento L2 (verde) sempre accesa
Il dispositivo automatico sta funzionando.
– Spia luminosa del funzionamento L2 (verde) lampeggiante
Il dispositivo automatico sta aspettando un circuito stampato nel convogliatore d'entrata o il
dispositivo automatico aspetta che si liberi il convogliatore d'uscita.
– La spia di guasto destra L1 (bianca) lampeggia
Sul lato destro del dispositivo automatico, una o più tracce sono vuote. Il dispositivo automa-
tico monta il circuito stampato attuale con i componenti ancora disponibili.
Manuale per l'uso SIPLACE D1/D2 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.3 Fare attenzione alla spia di segnalazione degli stati d'esercizio
241
– La spia di guasto sinistra L3 (bianca) lampeggia
Sul lato sinistro del dispositivo automatico, una o più tracce sono vuote. Il dispositivo auto-
matico monta il circuito stampato attuale con i componenti ancora disponibili.
– Spia dei guasti destra L1 (bianca) sempre accesa - spia luminosa del funzionamento L2
(verde) spenta
Sul lato destro del dispositivo automatico si è verificato un errore -> il dispositivo automatico
è fermo.
– Spia dei guasti sinistra L3 (bianca) sempre accesa - spia luminosa del funzionamento L2
(verde) spenta
Sul lato destro del dispositivo automatico si è verificato un errore -> il dispositivo automatico
è fermo.
– Entrambe le spie dei guasti L1 ed L3 (bianche) sono sempre accese - la spia luminosa del
funzionamento L2 (verde) è spenta
In tutto il dispositivo automatico si è verificato un guasto -> il dispositivo automatico si è fer-
mato.
5.3.3 Indicatori programmati delle modalità d'esercizio
Nella seguente tabella sono elencati gli indicatori delle modalità d'esercizio programmati in confi-
gurazione standard (versione fornita) ed il loro significato per le singole spie della spia dei guasti
principale.
Le voci contenute nella tabella accanto a 'lampeggia' rappresentano la frequenza con la quale la
lampada lampeggia ad un determinato avvenimento. La voce (1, 5) significa per esempio quanto
segue:
– il primo numero tra parentesi indica l'intervallo di tempo in passi di 100 ms nel quale è accesa
la spia dei guasti - nell'esempio precedente quindi 1 x 100 ms.
– il secondo numero tra parentesi indica l'intervallo di tempo in passi di 100 ms nel quale è
spenta la spia dei guasti - nell'esempio precedente quindi 5 x 100 ms.
5
L1 (bianco)
(spia destra)
L2 (verde) L3 (bianco)
(spia sinistra)
Significato
Indicazione della modalità
lampeggia (1,10) lampeggia (7,7) lampeggia (1,10) Inizializzazione
invariata lampeggia (1,5) invariata Aspettare che gli assi siano in posizione
invariata lampeggia (7,7) invariata Aspettare i dati di allestimento
invariata lampeggia (7,7) invariata Aspettare i dati della scheda
invariata lampeggia (7,7) invariata Caricare il software del tavolo
invariata lampeggia (7,7) invariata Riconoscimento di posizione
invariata lampeggia (1,10) invariata Riconoscimento fiducial errate
invariata lampeggia (7,7) invariata Test di configurazione pipette
