Manuale per l'uso SIPLACE D1/D2 2 Sicurezza d'esercizio A partire da lla versione di software SR.605.xx 2.9 Stato d'energia del dispo sitivo automatico dopo lo spegnimento dell'interruttore principale…
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.8 Blocco dell'alimentazione dell'aria compressa e diminuzione della pressione
85
Fig. 2.8 - 1 Unità dell’aria compressa nei dispositivi automatici D1 e D2
(1) Rubinetto di chiusura
(2) Allacciamento dell'aria compressa:
Pressione nominale: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Filtro dell'aria compressa
(4) Manometro della pressione d'alimentazione dei distributori del portale
Pressione nominale: 0,52 ± 0,01 MPa, 5,2± 0,1 bar (intervallo di visualizzazione 0 - 1,2 MPa,
0 - 12 bar)
(5) Manometro della pressione d'alimentazione dei caricatori bulk-case
Pressione nominale: 0,25 ± 0,02 MPa, 2,5 ± 0,2 bar (intervallo di visualizzazione: 0 - 0,6 MPa,
0 - 6 bar)
AVVERTENZA
Non staccare mai condutture dell'aria compressa che si trovano sotto pressione. A causa del pe-
ricolo di ferite! 2
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.9 Stato d'energia del dispositivo automatico dopo lo spegnimento dell'interruttore principale Edizione 07/2008 IT
86
2.9 Stato d'energia del dispositivo automatico dopo
lo spegnimento dell'interruttore principale
2
AVVERTENZA
Il dispositivo automatico viene alimentato con 3 x 200 V CA, 3 x 208 V CA, 3 x 230 V CA,
3 x 380 V CA, 3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo
impianto sono conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando l'in-
terruttore principale è spento. L'uso non conforme di questi dispositivi automatici può quindi por-
tare alla morte o a gravi ferite e a notevoli danni materiali. 2
→ Osservare le norme vigenti sulla prevenzione degli infortuni e le norme DIN (soprattutto la
DIN EN 60 204, parte 1).
→ Solo personale qualificato o addestrato ha il permesso di aprire il rivestimento sul innesto
dell'alimentazione di corrente.
2

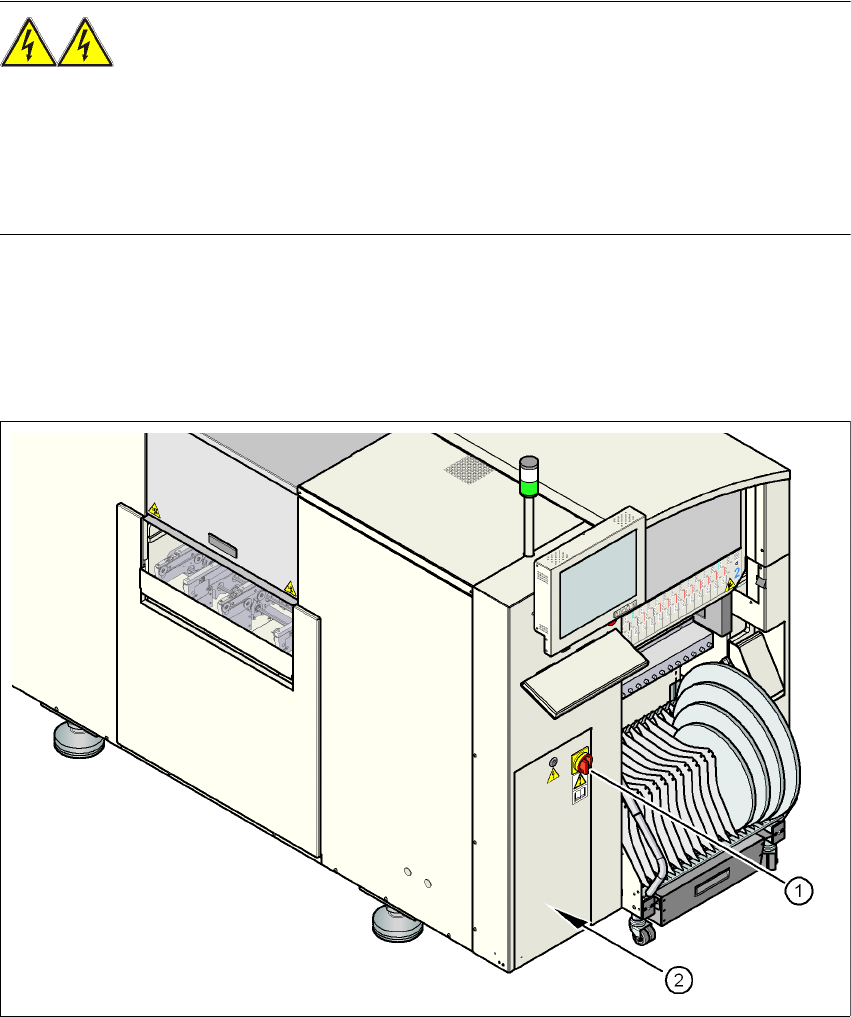

Fig. 2.9 - 1 Posizione di interruttore principale e alimentazione di corrente nel dispositivo automatico
(1) Interruttore principale S1
(2) Alimentazione di corrente dietro il rivestimento
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.9 Stato d'energia del dispositivo automatico dopo lo spegnimento dell'interruttore principale
87
2.9.1 Interruttore principale spento - dispositivo automatico attaccato alla rete
AVVERTENZA
Nonostante l'interruttore principale spento, i seguenti componenti continuano a portare tensioni
pericolose per la vita delle persone:
– Morsetti di alimentazione X100 (Pos. 2 nella Fig. 2.9 - 2
, pagina 88)
– Farfalla di scarico Z2 (Pos. 4 nella Fig. 2.9 - 2
, pagina 88)
– Fusibili FU, FV, FW e FBU (Pos. 1 nella Fig. 2.9 - 2
, pagina 88)
– Filtro di rete Z1 (Pos. 5 nella Fig. 2.9 - 2
, pagina 88)
– Presa di servizio BU1 (Pos. 3 nella Fig. 2.9 - 2
, pagina 88)
– Morsetti dei cavi 1, 3 e 5 dell'interruttore principale S1 (Pos. 1 nella Fig. 2.9 - 1
, pagina 86) e
Pos. 6 nella Fig. 2.9 - 2
, pagina 88)
– Il colore di tutti i compressori singoli che trasmettono corrente anche quando l'interruttore
principale è spento è marrone.
– Unità dell'asse (Fig. 2.2 - 9, pagina 52)
