3.10.8.5 Caricatore della cinghia da 3 x 8 mm SL per componenti 0201 e maggiori
3

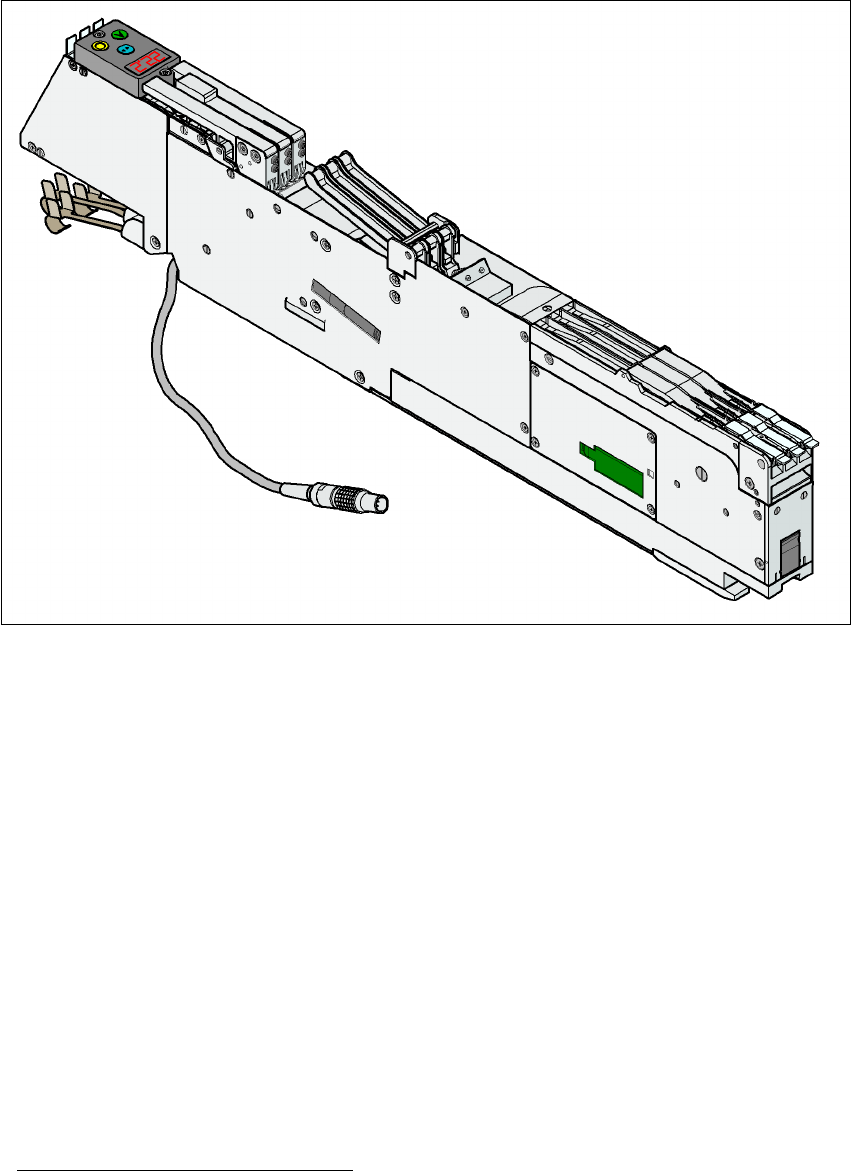

Fig. 3.10 - 5 Caricatore della cinghia da 3x8 mm SL
1
per componenti 0201 e maggiori
3
Articolo n. 00141088-xx 3
Larghezza 30,6 mm 3
Tracce per caricatore 3 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori per macchina 2 x 15 3
Riserva componenti con bobine da 7" Ca. 10.000 pezzi 3
Larghezza dei passi di trasporto 2 mm / 4 mm / 8 mm 3
Materiale della cinghia Carta o blister 3
Altezza max CO 2,5 mm 3
Gamma di componenti a partire da 0201 3
2 posizioni di prelievo posizione anteriore: CO≥ 1,6 mm
posizione posteriore: CO≤ 1,6 mm 3
3
Per questo caricatore è stato realizzato il nuovo principio "Feed on Demand" (alimentare su richie-
sta) per ridurre lo scarto dei componenti. I CO vengono trasportati alla posizione di prelievo solo
quando la testa di montaggio va alla posizione di prelievo.
1 SL = shutterless, ovvero senza copertura CO
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.10 Caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
152
3.10.8.6 Caricatore della cinghia S da 12/16 mm
3

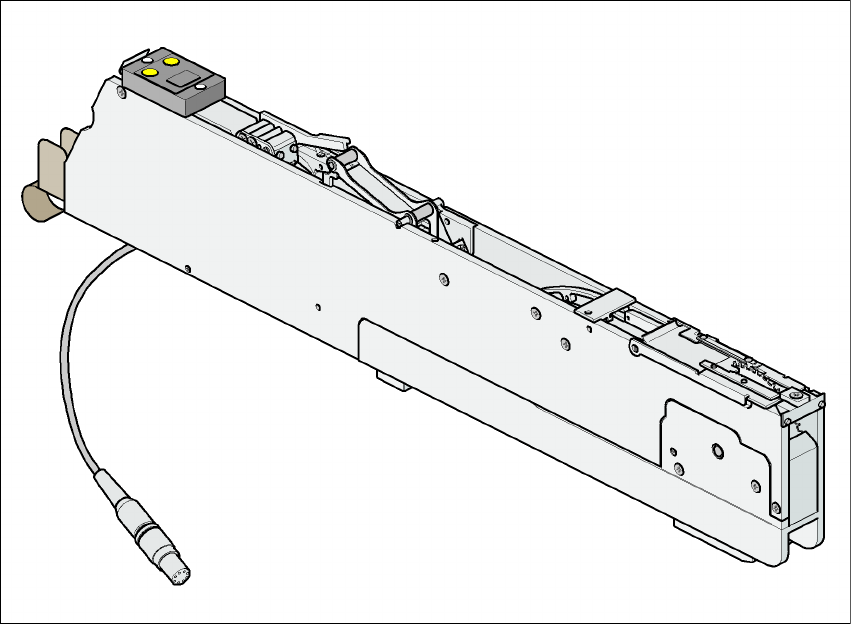

Fig. 3.10 - 6 Caricatore della cinghia S da 12/16 mm
No. articolo 00141092-xx 3
Larghezza 30,3 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 1 3
Numero massimo di caricatori per macchina 2 x 15 3
Riserva componenti con bobine da 7" Ca. 4.000 pezzi 3
Larghezza dei passi di trasporto Da 4 a 24 mm in passi di 4 mm 3
Materiale della cinghia Carta o blister 3
Altezza max CO 14 mm 3
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori
153
3.10.8.7 Caricatore della cinghia S da 24/32 mm
Fig. 3.10 - 7 Caricatore della cinghia S da 24/32 mm
Articolo n. 00141093-xx 3
Larghezza 42,4 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 1,5 3
Numero massimo di caricatori per macchina 2 x 10 3
Riserva componenti con bobine da 7" Ca. 2.000 pezzi 3
Larghezza dei passi di trasporto Da 4 a 40 mm in passi di 4 mm 3
Materiale della cinghia Blister 3
Altezza max CO 14 mm 3
