Manuale per l'uso SIPLACE D1/D2 A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio Edizione 07/2008 IT 2.2 Cart elli di avvertenza 55 2.2.8 Cartello d'a vvertenza del la presa C EKON 2 …
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.2 Cartelli di avvertenza Edizione 07/2008 IT
54
2.2.7 Cartello d'avvertenza dei tasti d'ARRESTO D'EMERGENZA
2
Pos. W209 nella Fig. 2.2 - 11, articolo n. 03009349-01 (numero per dispositivo automatico: 2)
2
Fig. 2.2 - 11 Cartello d'avvertenza W209 dei tasti d'ARRESTO D'EMERGENZA
Pos. W209, articolo n. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Per l'Australia, il Canada, il Messico e gli USA
invece dell'anello giallo dei tasti d'ARRESTO
D'EMERGENZA viene attaccato sul gruppo
modulare il cartello d'avvertenza W209.
Manuale per l'uso SIPLACE D1/D2
A partire dalla versione di software SR.605.xx 2 Sicurezza d'esercizio
Edizione 07/2008 IT 2.2 Cartelli di avvertenza
55

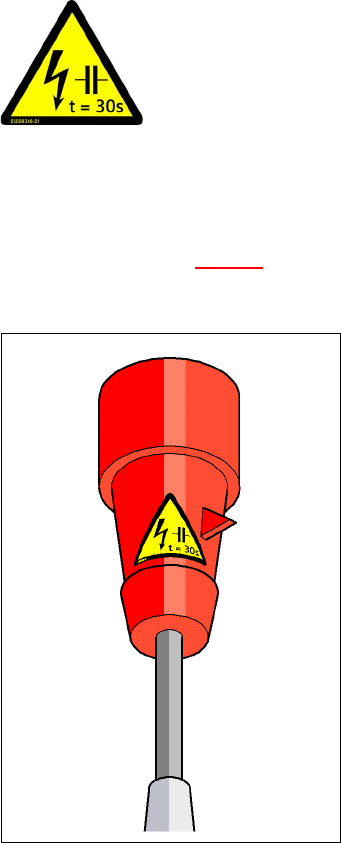

2.2.8 Cartello d'avvertenza della presa CEKON
2
Pos. W 211 nella Fig. 2.2 - 12 (numero per dispositivo automatico: 1)
2
Fig. 2.2 - 12 Cartello d'avvertenza W211 della presa CEKON
Pos. W211, articolo n. 03009351-01
2
TENSIONE RESIDUA!
Dopo avere staccato la spina di rete dalla rete d'alimentazione, attendere 30
s finché le tensioni restanti si sono decomposte.
Area NAFTA: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious
injury. Avoid contact with power plug and/or wire ends for 30 seconds
Manuale per l'uso SIPLACE D1/D2
2 Sicurezza d'esercizio A partire dalla versione di software SR.605.xx
2.3 Classificazione del laser Edizione 07/2008 IT
56
2.3 Classificazione del laser
2.3.1 Classe laser 1
2.3.1.1 Classificazione di tutta la macchina
2
INDICAZIONE: 2
Gruppi di componenti della classe di laser 1 e 1M non vengono contrassegnati.
2.3.1.2 Classificazione dei sistemi di videocamere
2
2.3.2 Classe laser 1M
Non osservare direttamente con strumenti ottici!
2
2
Tutti i sistemi di videocamere inseriti e la tutta la macchina pronta all'esercizio
appartengono alla classe di laser 1.
Le classi di laser vengono determinate in base alla DIN EN 60825-1 2001.
2
I seguenti sistemi di videocamere sono assegnati alla classe di laser 1:
– Videocamera CS, tipo 24, digitale
– Videocamere CO per la testa SIPLACE Pick&Place:
– Videocamera CO stazionaria P&P, tipo 36, 32 x 32, digitale
– Videocamera CO stazionaria P&P, tipo 33, 55 x 45, digitale
– Videocamera CO stazionaria P&P, tipo 25, 16 x 16, digitale
2
I seguenti sistemi di videocamere sono assegnati alla classe di laser 1M:
– Videocamera CO, C&P, tipo 28, 18 x 18 della testa Collect&Place da
12 segmenti
– Videocamera CO, C&P, tipo 29, 27 x 27 della testa Collect&Place da
6/12 segmenti
– Videocamera CO, C&P, tipo 38, 16 x 16 della testa Collect&Place da
12 segmenti
