3.11.8 Fissaggio dei caricatori
Articolo n. 00119623-xx Fissaggio dei caricatori SIPLACE HF/X/D1/D2/D3
Il fissaggio dei caricatori è una ulteriore garanzia meccanica, impedisce che i caricatori scivolino
inavvertitamente sul tavolo CO ed esclude il rischio di collisione con la testa di montaggio.
Il fissaggio dei caricatori è fissato con le viti sul lato anteriore del tavolo CO. Le graffe fissano i
piedi anteriori. Per ogni tavolo CO è necessario un fissaggio del caricatore.
3
Fig. 3.11 - 11 Fissaggio dei caricatori
(1) Fissaggio dei caricatori
(2) Tavolo CO
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.11 Carrello CO
183
3.11.9 Scivolo per scarti cinghia
3

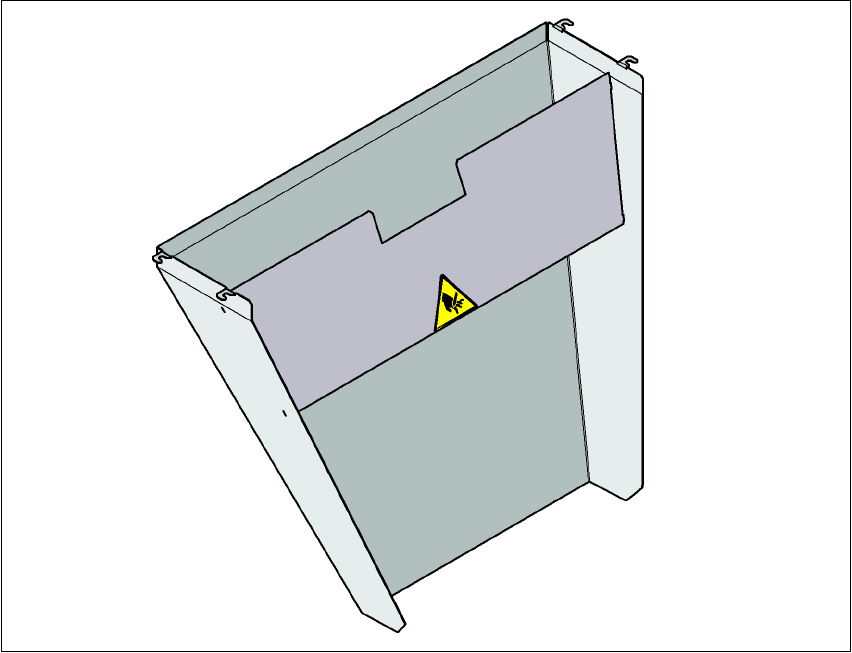

Fig. 3.11 - 12 Scivolo per scarti cinghia
Lo scivolo per scarti cinghia si appende al dispositivo di taglio della cinghia. Gli scarti della cinghia
tagliati dal dispositivo di taglio della cinghia passano allo scivolo per scarti cinghia e cadono nel
contenitore scarti del carrello CO.
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.11 Carrello CO A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
184
3.11.10 Canale della cinghia vuota
Nella versione standard, il canale della cinghia vuota può portare cinghie con un'altezza della ta-
sca massima di 17 mm al dispositivo di taglio per cinghia.
3

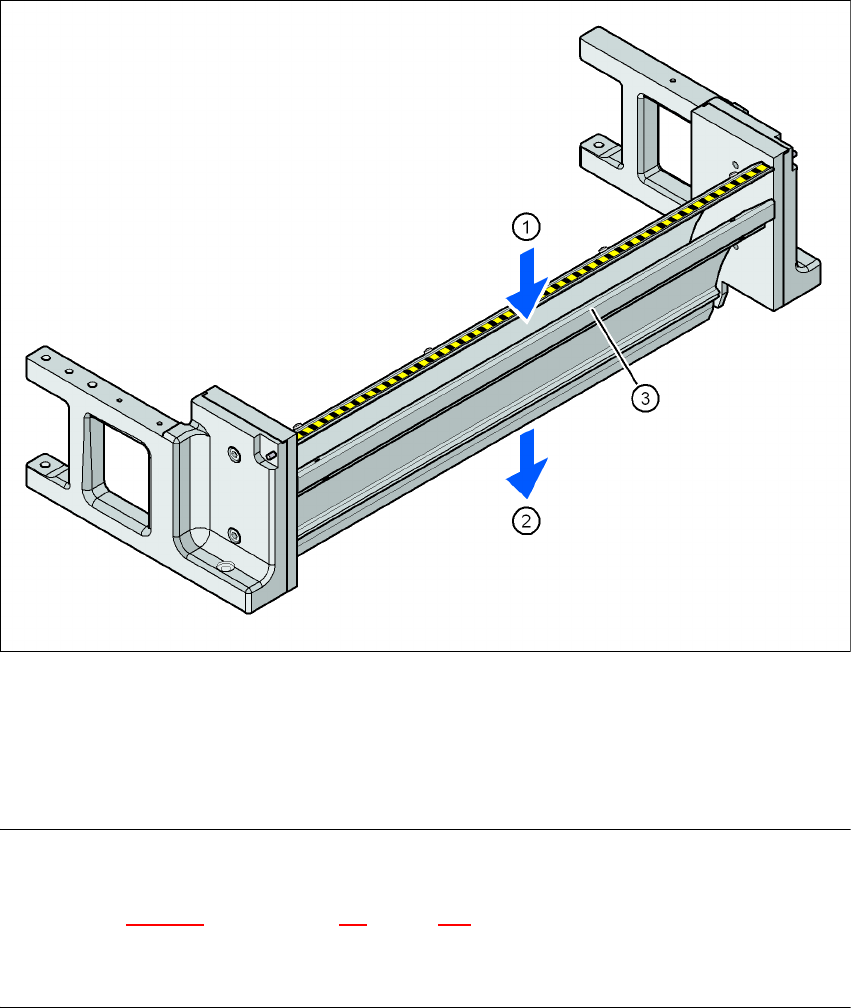

Fig. 3.11 - 13 Canale della cinghia vuoto con contenitore scarti
(1) Fessura d'entrata delle cinghie vuote
(2) Fessura d'uscita per le cinghie vuote sul dispositivo di taglio pneumatico
(3) Lamiera di separazione per cinghie di < 17 mm, per cinghie di > 17 mm smontabile
ISTRUZIONE
– Per tasche della cinghia più alte di 17 mm si può eliminare la lamiera di separazione (pos. 3
nella Fig. 3.11 - 13
) (vedi sezione 4.5, pagina227).
→ Non posizionare caricatori con tasche basse nelle immediate vicinanze di caricatori con ta-
sche alte. Le cinghie vuote potrebbero sovrapporsi e bloccarsi.
