Manuale per l'uso SIPLACE D1/D2 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina
17
Il dispositivo automatico di montaggio SIPLACE D1 elabora una vasta gamma di componenti che
va da 01005 a 125 x 10 mm² con estrema precisione. La tecnologia di montaggio si basa sul prin-
cipio Collect&Place e Pick&Place. In base al principio di modularità delle teste sviluppato da
SIPLACE
è possibile sostituire le teste Collect&Place in brevissimo tempo.
Il ce
ntraggio ottico dei componenti viene eseguito da moduli Vision digitali. Per il centraggio ottico
sono disponibili videocamere digitali di risoluzione diversa, videocamere standard e videocamere
CO ad alta risoluzione. Il modulo di coplanarità testa la coplanarità dei piedini CO di componenti
Fine-Pitch.
Ai dispositivi automatici SIPLACE D1 si possono agganciare due carrelli CO per la preparazione
dei componenti. Invece di un carrello CO si può allestire uno scambiatore automatico di vassoi.
Un trasporto dei circuiti stampati a tre elementi composto da convogliatore d'entrata, convoglia-
tore di lavorazione e convogliatore d'uscita trasporta il circuito stampato alla posizione di lavora-
zione. Come variante di trasporto CS si può scegliere il trasporto singolo o il trasporto doppio
flessibile con lato stazionario destro o sinistro. Si può inoltre cambiare senza problemi la configu-
razione del trasporto doppio flessibile in trasporto singolo.
Il centraggio ottico del circuito stampato si effettua con la videocamera digitale CS.
1
1
1.1.2 Dispositivo automatico di montaggio SIPLACE D2
Il dispositivo automatico di montaggio SIPLACE D2 è munito di due portali che posizionano pre-
cisamente le due teste Collect&Place l'una indipendentemente dall'altra in direzione X e Y. La tec-
nologia di montaggio si basa sul principio Collect&Place. Secondo il tipo di ordine di montaggio,
nei portali si può allestire una testa Collect&Place da 6 o 12 segmenti.
Sono possibili le seguenti configurazioni:
ISTRUZIONE 1
Per ottenere una potenza di montaggio ottima per tipi diversi di teste, consigliamo di allestire la
testa di montaggio con il numero maggiore di segmenti nel portale che si trova nel lato
dell'angolo di trasporto CS fisso.
Portale 1 Portale 2
C&P12 C&P12
C&P12 C&P6
C&P6 C&P12
C&P6 C&P6
Tab. 1.1 - 2 Configurazione della testa di montaggio nel dispositivo automatico di montaggio D2
1 Introduzione Manuale per l'uso SIPLACE D1/D2
1.1 Descrizione della macchina A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
18
Esempio:
Angolo destro di trasporto CS fisso: portale 1 con testa Collect&Place da 12 segmenti
portale 2 con testa Collect&Place da 6 segmenti
1

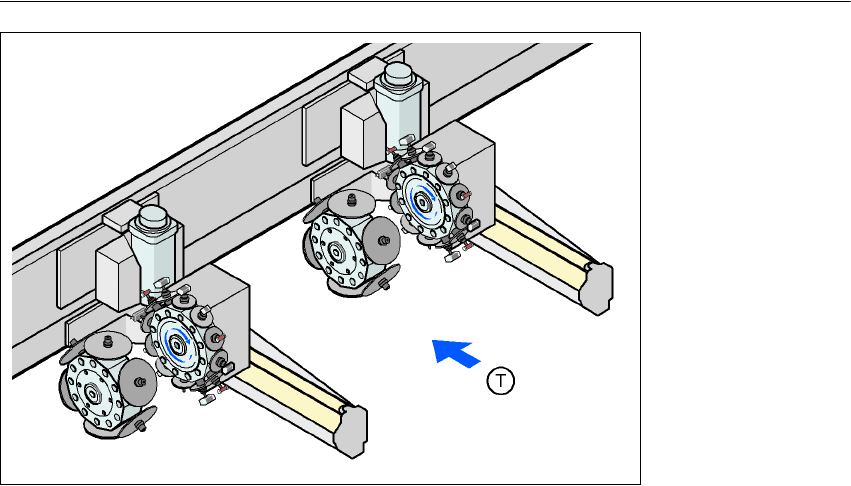

Fig. 1.1 - 2 Modularità della testa - SIPLACE D2
P1 Portale 1
P2 Portale 2
T Direzione di trasporto circuito stampato
In base al principio di modularità delle teste sviluppato da SIPLACE è possibile sostituire le teste
Collect&Place in brevissimo tempo.
Il dispositivo automatico di montaggio SIPLACE D2 è preparato in via standard per il montaggio
di componenti 01005. Per il montaggio di componenti 01005 serve solamente il pacchetto opzio-
nale 01005 per la testa Collect&Place da 12 segmenti.
Il dispositivo automatico di montaggio SIPLACE D2 elabora una gamma di componenti che va da
01005 a 27 x 27 mm² ad alta velocità centrando otticamente i componenti con l'aiuto id moduli
Vision digitali. Nella testa Collect&Place da 12 segmenti si può installare a scelta la videocamera
standard o la videocamera ad alta risoluzione.
Al dispositivo di montaggio SIPLACE D2 si possono agganciare due carrelli CO per la prepara-
zione dei componenti.
Un trasporto dei circuiti stampati a tre elementi composto da convogliatore d'entrata, convoglia-
tore di lavorazione e convogliatore d'uscita trasporta il circuito stampato alla posizione di lavora-
zione. Come variante di trasporto CS si può scegliere il trasporto singolo o il trasporto doppio
flessibile con lato stazionario destro o sinistro. Si può inoltre cambiare senza problemi la configu-
razione del trasporto doppio flessibile in trasporto singolo.
C&P12
P1
C&P6
C&P12
C&P6
P2
Manuale per l'uso SIPLACE D1/D2 1 Introduzione
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 1.1 Descrizione della macchina
19
Il centraggio ottico del circuito stampato si effettua con la videocamera digitale CS.
1.1.3 Selezionare la configurazione della testa di montaggio
Se si ordina un sistema di montaggio SIPLACE della serie D si può selezionare la configurazione
della testa più adatta per voi. Il sistema di montaggio viene configurato e fornito in base all'ordine
del committente.
Se si desidera sostituire sul posto la testa di montaggio si ha a disposizione un kit di riconfigura-
zione. Oltre alla testa di montaggio, questo pacchetto contiene i pezzi da montare, i cavi ecc...
Prima della sostituzione della testa di montaggio occorre adattare il Software della stazione e
quello SIPLACE Pro. Poi si deve ricalibrare il sistema.
La modularità della testa, ovvero l'adattamento del dispositivo automatico ai requisiti di produ-
zione grazie alla sostituzione della testa di montaggio offre il vantaggio di avere a disposizione
facilmente ed in qualsiasi momento, un sistema di montaggio adatto alle proprie esigenze senza
spese d'investimento per un ulteriore dispositivo automatico.
1
1.1.4 Principio SIPLACE
Le teste di montaggio prelevano i componenti dai caricatori posizionati fissi e li posano sul carrello
CO o li prelevano dallo scambiatore automatico di vassoi e montano anche i circuiti stampati fermi.
Con il trasporto doppio si possono montare contemporaneamente due circuiti stampati.
Il principio della "preparazione CO fermi" e "CS fermi" che ha dimostrato essere un principio estre-
mamente valido per tutti i dispositivi automatici SIPLACE, presenta una serie di vantaggi decisivi:
– lo riempimento di componenti o il taglio delle cinghie non causa tempi d'inattività della mac-
china.
– L'alimentazione CO senza vibrazioni consente il prelievo sicuro anche dei CO più piccoli (p.e.
01005).
– Il circuito stampato, che non viene mosso durante il processo di montaggio impedisce che i
componenti scivolino.
– La combinazione delle teste di montaggio con gli scambiatori di pipette garantisce sempre
una configurazione ottimale delle pipette per il rispettivo processo di montaggio. In questo
modo si riducono al minimo i percorsi di spostamento e si ottimizza la serie della sequenza
di montaggio.
Elevata flessibilità, economia e sicurezza d'allestimento sono i garanti dell'elevata produttività del
SIPLACE D1/D2. I tempi minimi d'inattività della macchina aumentano il grado d'utilizzo e contri-
buiscono quindi all'incremento della produttività.
