4.3.8 Integrare il dispositivo automatico nella linea
→ Rispettare le indicazioni d'avvertenza descritte nella sezione 4.3.2, pagina 203.
→ Troverete attrezzi e dispositivi ausiliari nella sezione 4.3.3
, pagina 204.
4.3.8.1 Posizionare l'elevatore a forca
→ Spingere la forca dell'elevatore a forca sotto il dispositivo automatico, come raffigurato nella
Fig. 4.3 - 6
.
4
Fig. 4.3 - 6 Superfici d'appoggio del dispositivo automatico - misure in millimetri
AVVERTENZA 4
Prima di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare
danni irreversibili alla macchina:
→ Applicare l'elevatore a forca al lato dell'alimentazione della corrente del dispositivo automa-
tico (Pos. 4 nella Fig. 4.3 - 6
).
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
213
→ Accertarsi che il dispositivo automatico poggi sulla forca con le superfici d'appoggio 1, 2 e 3
(vedi Fig. 4.3 - 6
, pagina 212). Se la forca è più corta, usare come base pannelli di legno di
lunghezza adeguata.
→ Accertarsi di applicare uniformemente il peso sulla forca quando si solleva il dispositivo au-
tomatico. Una base solida tra la forca ed il dispositivo automatico impedisce il rovesciamento
del dispositivo automatico quando lo si solleva. In questo modo si può evitare di applicare
peso solo su un lato dei piedi della macchina, che causerebbe la deformazione del fissaggio
dei piedi della macchina. È consigliabile che un'altra persona osservi il sollevamento del di-
spositivo automatico e garantisca che quest'ultimo non si rovesci sul lato quando lo si solleva
con l'elevatore a forca.
4
4
4
4.3.8.2 Cosa rispettare assolutamente durante il trasporto
AVVERTENZA 4
Durante il trasporto, accertarsi assolutamente che tutti i piedi della macchina ondeggino libera-
mente sul pavimento perché se i piedi della macchina strisciano sul pavimento durante il tra-
sporto e si scontrano contro un ostacolo, si potrebbe danneggiare il fissaggio dei piedi della
macchina nel telaio del dispositivo automatico.
4.3.8.3 Allineare alla linea il dispositivo automatico
→ Posizionare il dispositivo automatico con l'elevatore a forca sul posto libero nella linea.
AVVERTENZA 4
Abbassare lentamente il dispositivo automatico. Un'altra persona controllerà nel frattempo
che i piedi della macchina poggino tutti contemporaneamente sul pavimento. Se i piedi della
macchina poggiano velocemente solo su un lato, la conseguenza saranno deformazioni del
fissaggio dei piedi della macchina.
4
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
214
4.3.8.4 Raddrizzare il dispositivo automatico con il sistema di trasporto a cuscini
d'aria
→ Mettere i quattro cuscini d'aria del sistema di trasporto a cuscini d'aria sotto il telaio della mac-
china.
→ Sollevare il dispositivo automatico ed allinearlo rispetto alla linea.
→ Controllare la distanza rispetto al sistema di trasporto dei circuiti stampati del dispositivo au-
tomatico vicino, dev'essere tra 1 e 3 mm.
→ Abbassare il dispositivo automatico.
4

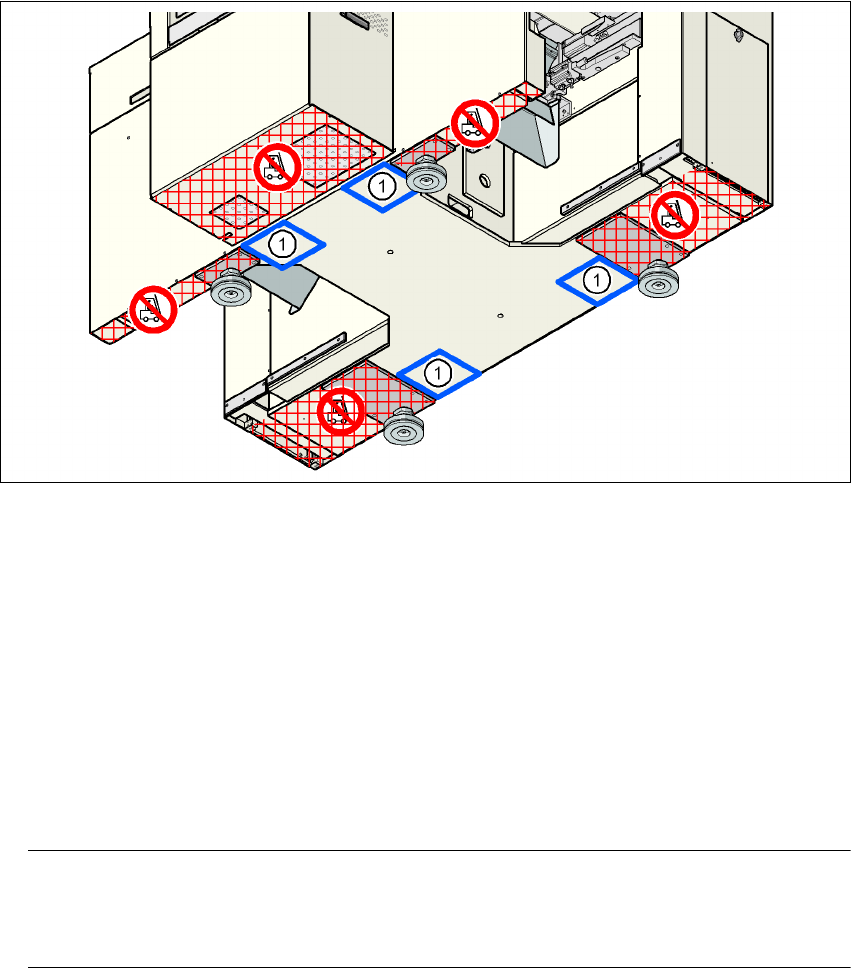

Fig. 4.3 - 7 Posizioni d'appoggio del sistema di trasporto a cuscini d'aria
(1) Superfici d'appoggio del sistema di trasporto a cuscini d'aria
4.3.9 Regolazione definitiva del dispositivo automatico
→ Mettere la livella a bolla d'aria della macchina rispettivamente in direzione X e Y sui fianchi
del trasporto del circuito stampato nell'area di montaggio 1 . La larghezza di trasporto dei cir-
cuiti scheda è preimpostata:
Trasporto singolo 210 mm
Trasporto doppio, traccia 1 100 mm
Trasporto doppio, traccia 2 210 mm 4
INDICAZIONE: 4
Nel trasporto doppio, mettere la livella a bolla d'aria per la regolazione in direzione X sempre
solo sui fianchi esterni del dispositivo automatico.
