Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'installazione
199
ISTRUZIONE 4
Le reti d'alimentazione giapponesi (3 x 200 V CA) e quelle degli USA (3 x 208 V CA) vengono
allacciate ai morsetti per 3 x 204 V CA.
4
4
4
4

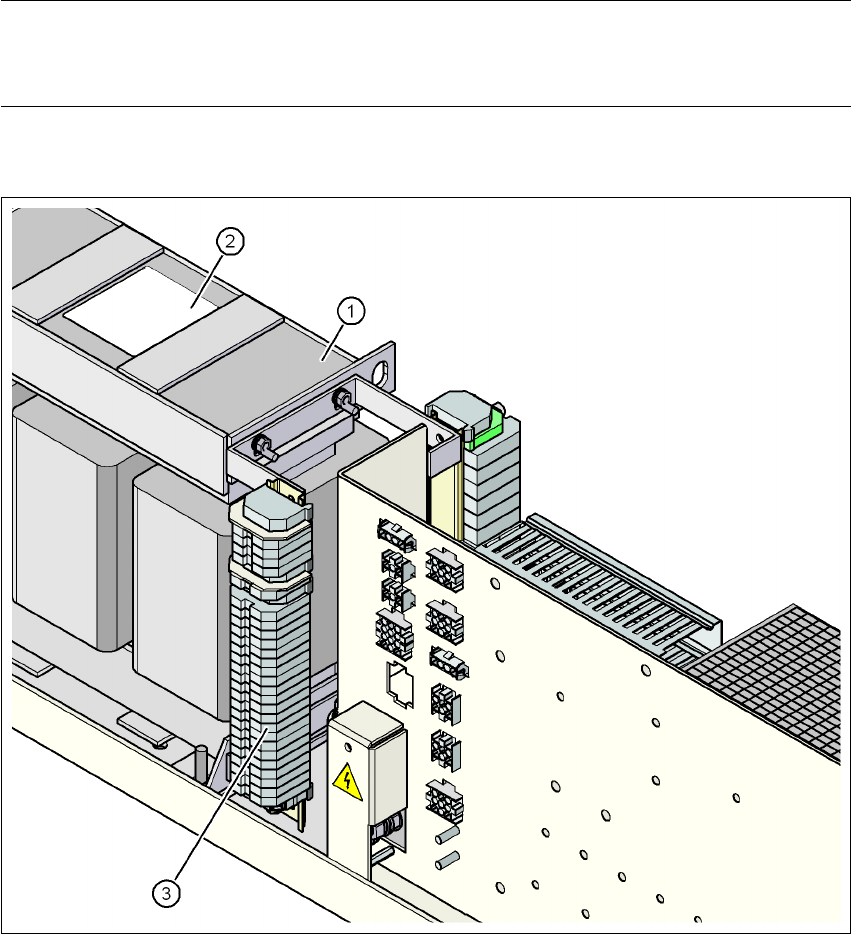

Fig. 4.2 - 6 Posizione dell'area dei morsetti con allacciamenti primari del trasformatore di corrente trifase T1
(1) Trasformatore di corrente trifase T1
(2) Cartello con schema degli allacciamenti del lato primario
(3) Area dei morsetti con allacciamenti primari del trasformatore di corrente trifase T1
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.2 Infrastruttura del punto d'installazione A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
200
4.2.3.6 Controllo dei ponti per la limitazione della corrente d'inserzione
La limitazione della corrente d'inserzione deve essere configurata secondo la tensione d'alimen-
tazione. Questa operazione si effettua con l'aiuto di ponti inseribili sulla scheda per la limitazione
della corrente d'inserzione (Pos. 1 nella Fig. 4.2 - 7
).
4

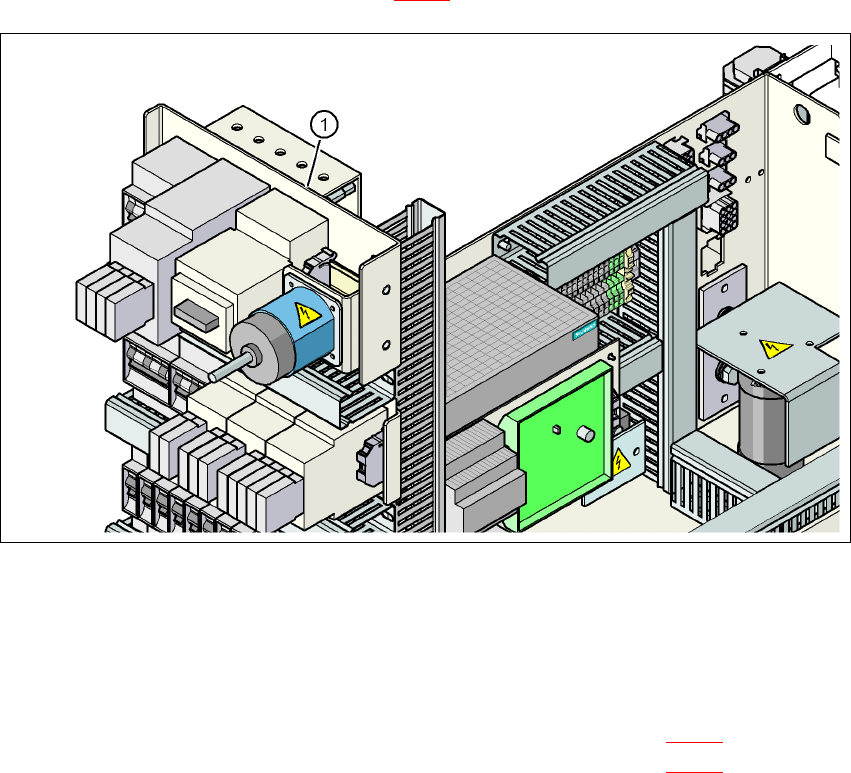

Fig. 4.2 - 7 Posizione di scheda e spina per la limitazione della corrente d'inserzione
(1) Scheda per la limitazione della corrente d'inserzione
→ Controllare l'occupazione dei ponti e correggerla se necessario.
Tensione di rete 3 x 200 V CA / 3 x 208 V CA / 3 x 230 V CA (vedi Fig. 4.2 - 8
)
Tensione di rete 3 x 380 V CA / 3 x 400 V CA / 3 x 415 V CA (vedi Fig. 4.2 - 9
) 4
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.2 Infrastruttura del punto d'installazione
201
4

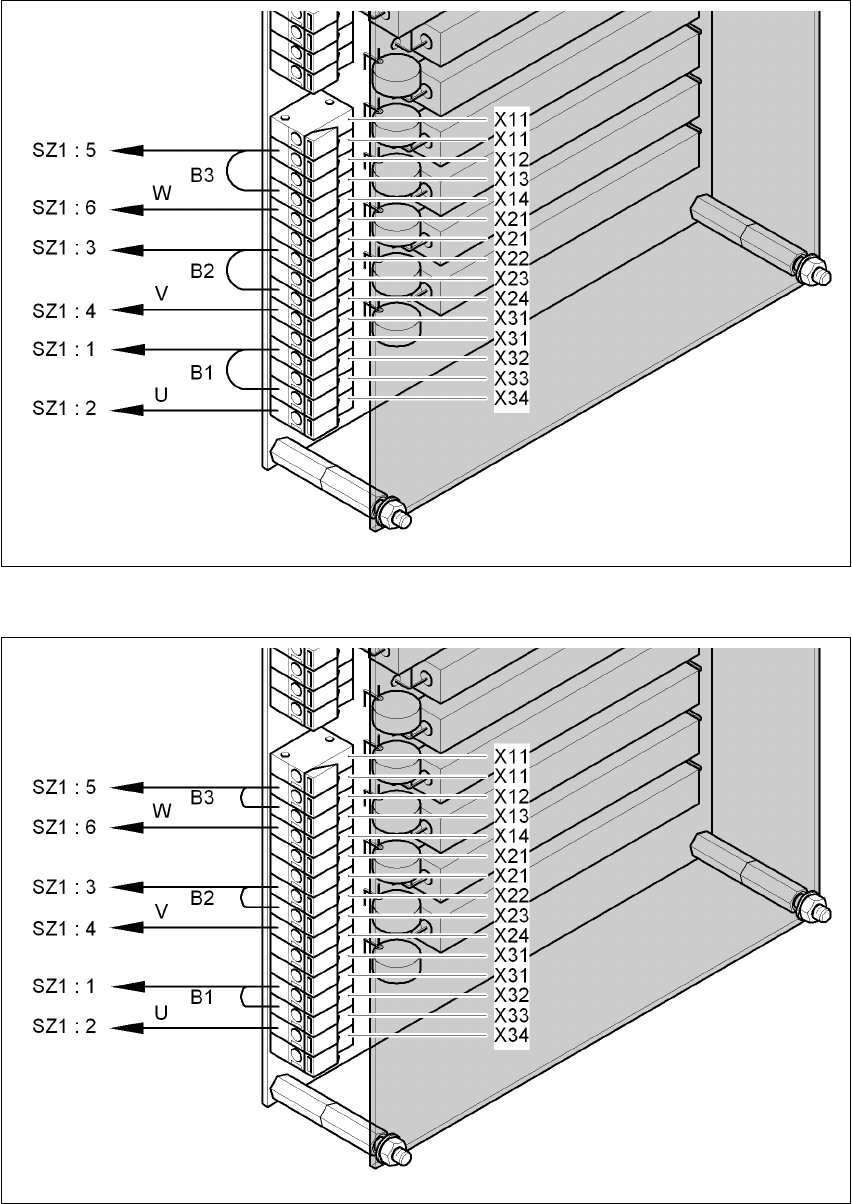

Fig. 4.2 - 8 Limitazione della corrente d'inserzione - allacciamenti e ponti a 3 x 200 V CA / 3 x 208 V CA / 3 x 230 V CA
4
Fig. 4.2 - 9 Limitazione della corrente d'inserzione - allacciamenti e ponti a 3 x 380 V CA / 3 x 400 V CA / 3 x 415 V CA
3 x 200 V CA / 3 x 208 V CA / 3 x 230 V CA
3 x 380 V CA / 3 x 400 V CA / 3 x 415 V CA
