5.10.3 Agganciare il carrello CO
ISTRUZIONE 5
Accorciare le cinghie nell'estremità anteriore dei caricatori S di circa 1 cm prima di agganciare il
carrello CO.
ATTENZIONE 5
Controllare che la testa di montaggio si trovi fuori dall'area di spostamento del carrello CO.
→ Controllare che nel dispositivo automatico la superficie d'appoggio sinistra e destra (Pos. 7
nella Fig. 5.10 - 2
, pagina 257) per il tavolo CO sia pulita.
→ Controllare che anche le superfici d'appoggio nel lato inferiore del tavolo CO siano pulite.
→ Spingere accuratamente il carrello CO nel dispositivo automatico.
→ Inserire il cavo d'allacciamento del carrello CO nella spina (Pos. 2 nella Fig. 5.10 - 2
, pagina
257
) del dispositivo automatico.
→ Spostare in alto l'interruttore del tavolo CO (Pos. 4 nella Fig. 5.10 - 2
, pagina 257).
→ Premere il tasto finché il tavolo CO ha raggiunto la posizione finale superiore (Pos. 1 nella
Fig. 5.10 - 2
, pagina 257).
→ Spingere accuratamente il carrello CO nel dispositivo automatico fino al punto d'arresto.
→ Controllare se i fori di centraggio del piano del tavolo CO si trovano precisamente sui bulloni
di centraggio del dispositivo automatico (Pos. 8 nella Fig. 5.10 - 2
, pagina 257).
AVVERTENZA PERICOLO DI SCHIACCIAMENTO 5
Quando si abbassa il piano del tavolo CO non inserire mai le mani nella fessura tra i caricatori
ed il canale della cinghia vuoto. 5
→ Spostare in basso l'interruttore del tavolo CO (Pos. 4 nella Fig. 5.10 - 2
, pagina 257).
Il tavolo CO si abbasserà.
→ Fare attenzione che i bulloni di centraggio si inseriscano nei fori di centraggio del tavolo CO
e che il tavolo CO si abbassi completamente.
→ Chiudere la cappa di protezione.
→ Avviare il dispositivo automatico con il tasto d'avvio.
Manuale per l'uso SIPLACE D1/D2 5 Compiti per il personale di servizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 5.10 Agganciare e sganciare il carrello CO
259
→ Spingere le bussole (Pos. 1 nella Fig. 5.10 - 3) delle due maniglie verso l'alto e spostare la
maniglia verso il basso (Pos. 2 nella Fig. 5.10 - 3
).
5

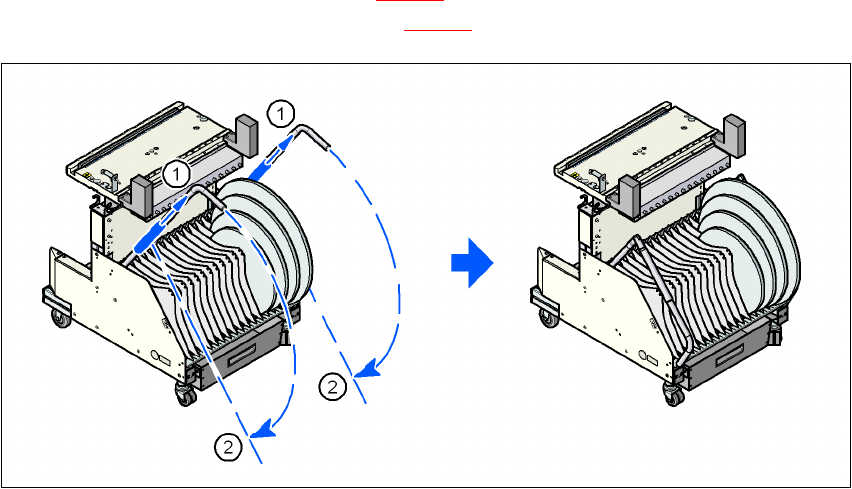

Fig. 5.10 - 3 Ruotare verso il basso le maniglie del carrello CO
(1) Spingere la bussola verso l'alto
(2) Piegare le maniglie in basso
