4 Installazione e messa in esercizio Manuale per l' uso SIPLACE D1/D2 4.1 Trasporto e c onfigurazione alla consegna A partire dalla versione di software SR.605.xx E dizione 07/2008 IT 188 4.1.4 T rasporto del dispos…
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.1 Trasporto e configurazione alla consegna
187
4

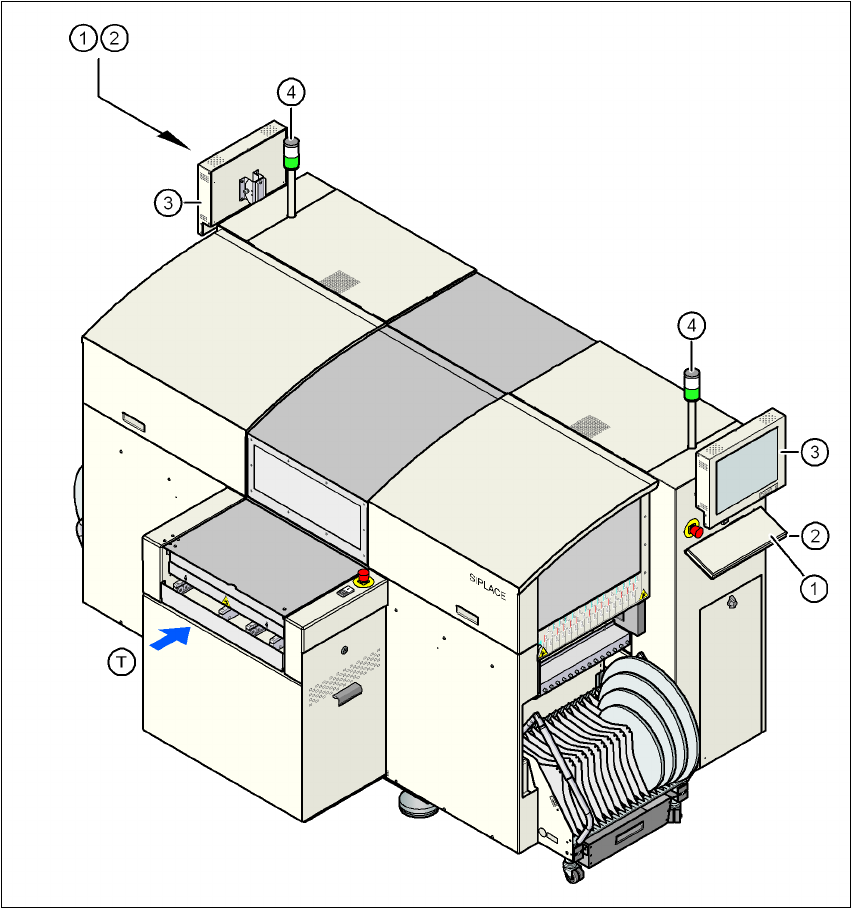

Fig. 4.1 - 2 Configurazione alla consegna nei dispositivi automatici D1/D2
(1) Tastiera
(2) Lamiera d'appoggio per la tastiera
(3) Monitor
(4) Lampada spia
(T) Direzione di trasporto CS
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.1 Trasporto e configurazione alla consegna A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
188
4.1.4 Trasporto del dispositivo automatico nella cassa di trasporto
4.1.4.1 Servizi offerti
SIPLACE offre come servizio l'integrazione completa nella linea di produzione dei dispositivi auto-
matici. Grazie al know-how ed agli attrezzi e dispositivi ausiliari disponibili è possibile eseguire l'in-
stallazione in modo ottimale, la premessa è tuttavia che siano state eseguiti nel vostro centro di
produzione i provvedimenti infrastrutturali necessari precedentemente stabiliti.
Vi preghiamo di ricordare che il modo più sicuro per trasportare il dispositivo automatico è sempre
il trasporto nella cassa o almeno sul pallet. Si eviteranno così gravi danni al dispositivo automati-
co, se per esempio i piedi della macchina collidono con ostacoli.
4.1.4.2 Istruzioni di sicurezza
AVVERTENZA 4
– Si prega di rispettare le norme antinfortunio vigenti per il trasporto di merci pesanti.
– Se per il trasporto del dispositivo automatico non si usa l'elevatore a forca specificato nella
sezione 4.1.4.3
si rischia il rovesciamento della macchina.
– Indossare soprattutto scarpe speciali per minimizzare il pericolo di schiacciamento dei piedi.
4.1.4.3 Mezzi di trasporto
Per il trasporto del dispositivo automatico sul pallet o nella cassa di trasporto, usare un carrello
elevatore con le seguenti specifiche:
Lunghezza della forca min. 1800 mm
Forza portante min. 3000 kg
Diametro interno delle forche min. 350 mm 4
4
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.1 Trasporto e configurazione alla consegna
189
4.1.4.4 Punti d'appoggio dell'elevatore a forca nella cassa di trasporto o pallet
Appoggiare l'elevatore a forca solo nei punti contrassegnati con (A) nella Fig. 4.1 - 1. Vi consiglia-
mo di conservare la cassa di trasporto o il pallet con l'imballaggio per un eventuale utilizzo suc-
cessivo.
AVVERTENZA 4
Se nonostante ciò trasportate il dispositivo automatico senza cassa di trasporto o pallet, dovete
assolutamente rispettare le informazioni contenute nella prossima sezione, eviterete così gravi
danni al dispositivo automatico.
4
4.1.5 Trasporto del dispositivo automatico senza cassa di trasporto o pallet
4.1.5.1 Istruzioni di sicurezza
AVVERTENZA 4
→ Rispettare le norme antinfortunio vigenti per il trasporto di prodotti pesanti.
→ Indossare soprattutto scarpe speciali per minimizzare il pericolo di schiacciamento dei piedi.
→ Prima del trasporto leggere attentamente questa sezione per evitare gravi danni al dispositivo
automatico.
→ Durante il trasporto, accertarsi assolutamente che tutti i piedi della macchina ondeggino libe-
ramente sul pavimento perché se i piedi della macchina strisciano sul pavimento durante il
trasporto e si scontrano contro un ostacolo, si potrebbe danneggiare il fissaggio dei piedi
della macchina nel telaio del dispositivo automatico!
4.1.5.2 Mezzi di trasporto
Per il trasporto del dispositivo automatico nella cassa di trasporto usare un elevatore a forca con
le seguenti specifiche:
Lunghezza della forca Min. 1800 mm
Forza portante Min. 3000 kg
Distanza della forca se scorre parallela alla direzione
di trasporto del circuito stampato Max. 750 mm
Distanza della forca se scorre trasversalmente rispetto
alla direzione di trasporto del circuito stampato 800 mm - 900 mm
