3 Dati tecnici del dis positivo automatico Manuale per l'uso SIPLACE D1/D2 3.10 Caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 160 3.10.8.14 Caricator e della cinghia S da 88 mm Fig. 3…
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori
159
3.10.8.13 Caricatore della cinghia S da 72mm

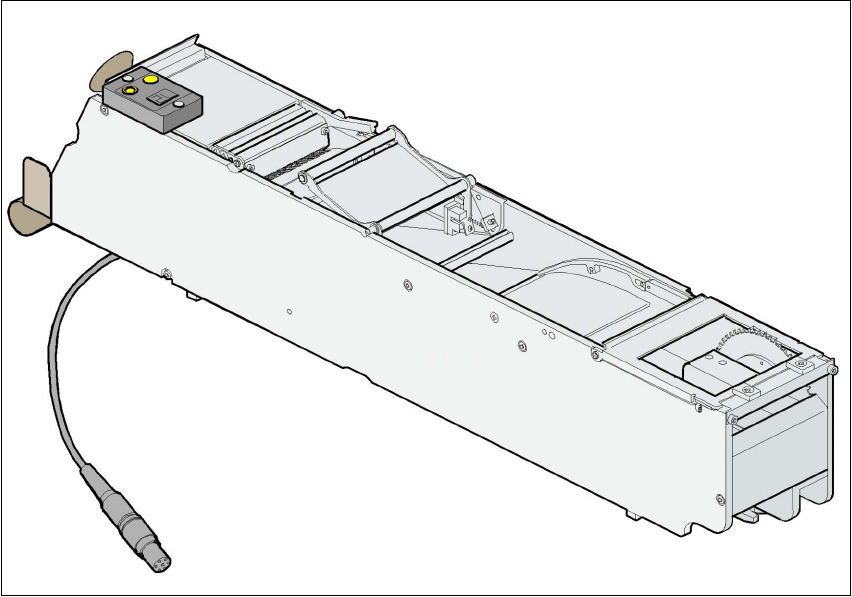

Fig. 3.10 - 13 Caricatore della cinghia S da 72 mm
No. articolo 00141097-xx 3
Larghezza 82,6 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 3 3
Numero massimo di caricatori per macchina 2 x 5 3
Riserva componenti con bobine da 7" Ca. 2.000 pezzi 3
Larghezza dei passi di trasporto Da 4 a 80 mm in passi di 4 mm 3
Materiale della cinghia Blister 3
Altezza max CO 14 mm 3
3
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.10 Caricatori A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
160
3.10.8.14 Caricatore della cinghia S da 88mm

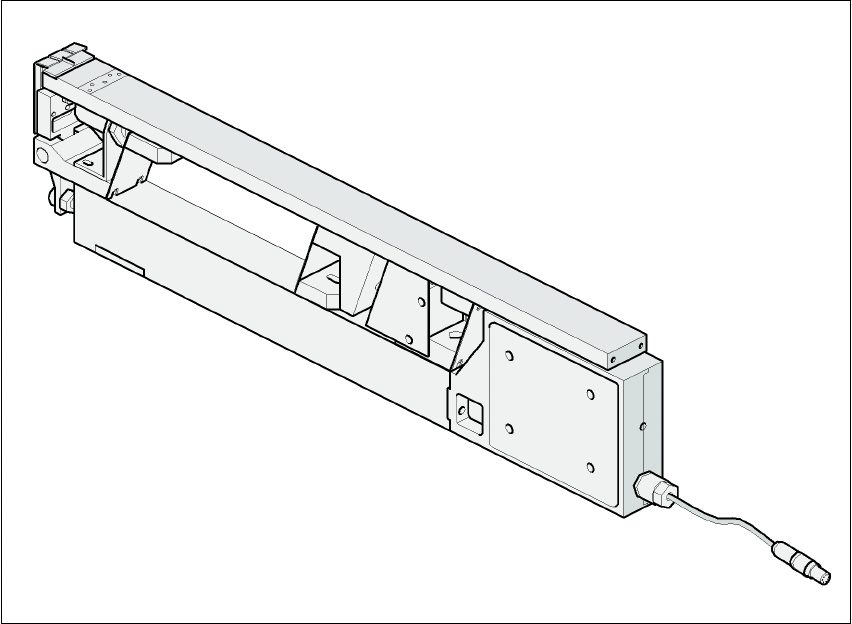

Fig. 3.10 - 14 Caricatore della cinghia S da 88 mm
No. articolo 00141070-xx 3
Larghezza 98,6 mm 3
Tracce per caricatore 1 3
Posti occupati dei caricatori 3,5 3
Numero massimo di caricatori per macchina 2 x 4 3
Riserva componenti con bobine da 7" Ca. 2.000 pezzi 3
Larghezza dei passi di trasporto Da 4 a 96 mm in passi di 4 mm 3
Materiale della cinghia Blister 3
Altezza max CO 14 mm 3
3
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.10 Caricatori
161
3.10.8.15 Caricatore a vibrazione longitudinale, tipo 3
3
Fig. 3.10 - 15 Caricatore a vibrazione longitudinale, tipo 3
No. articolo 00142031-xx 3
Larghezza 28 mm 3
Tracce per caricatore 1, 2 o 3 3
Occupazione del posto 1 3
Numero massimo di caricatori per macchina 2 x 15 3
Riserva componenti Per ogni vassoio barre max. 150 pezzi, 3
a seconda della lunghezza del componente 3
Dati specifici vassoi barre 9,5 mm larghezza / 3 pezzi 3
15 mm larghezza / 2 pezzi 3
> 15 mm larghezza / 1 pezzo 3
30 mm larghezza / 1 pezzo 3
Tempo di vibrazione Con SIPLACE Pro, regolabile da 400 a
oltre 1.000 ms 3
