4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
216
4.4 Adattamento del carrello CO all'altezza di trasporto
CS
Si può impostare il carrello CO per i caricatori S con alcune mosse alle seguenti altezze di traspor-
to dei circuiti stampati:
830 mm ± 15 mm Altezza standard
900 mm ± 15 mm Opzione
930 mm ± 15 mm Opzione
950 mm ± 15 mm Opzione SMEMA 4
4.4.1 Indicazioni di pericolo
AVVERTENZA 4
Solo a tecnici dell'azienda SIPLACE o a persone certificate è consentito spostare l'altezza del car-
rello CO.
→ Rispettare le norme vigenti di prevenzione degli infortuni.
→ Togliere tutti i caricatori dal piano del tavolo CO se si desidera spostare il tavolo CO in altezza.
4.4.2 Attrezzi e dispositivi ausiliari
Per l'impostazione dell'altezza del carrello CO sono necessari i seguenti attrezzi e dispositivi au-
siliari:
– Chiave esagona, dimensioni 5
– Vite ad anello con filettatura M12 per sollevare il tavolo del carrello CO,
DIN 580 M12-St, articolo n. 00048350-xx
– Dispositivo di sollevamento per sollevare il tavolo del carrello CO, portata almeno 80 kg
4.4.3 Modifica dell'altezza del carrello CO
AVVERTENZA 4
Sollevare tutti i caricatori dal piano del tavolo CO.
→ Avvitare la vite ad anello nel foro M12 (Pos. 1 nella Fig. 4.4 - 1
, pagina 218) del tavolo del
carrello CO.
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.4 Adattamento del carrello CO all'altezza di trasporto CS
217
→ Attaccare il gancio del dispositivo di sollevamento nella vite ad anello (Pos. 2 nella Fig. 4.4 -
1, pagina 218).
→ Tendere la corda del dispositivo di sollevamento.
→ Allentare le 8 viti ad esagono cavo, M6x12 (Pos. 4 nella Fig. 4.4 - 1
, pagina 218).
→ Sollevare il tavolo del carrello CO o abbassarlo fino all'altezza desiderata.
→ Controllare la preimpostazione dell'altezza servendosi della posizione del foro di controllo. Il
foro di controllo per l'altezza selezionata non può essere coperto dalla colonna.
→ Eventualmente correggere l'altezza in modo tale che i fori delle viti di fissaggio rientrino nel
ponte con i fori filettati nelle stegole profilate verticali (vedi le figure, pagina 219
, 221, 223 e
225
.
→ Fissare il ponte (Pos. 5) con le 8 viti ad esagono cavo ed i dischi alle stegole profilate verticali.
Le figure da 4.4 - 2
a 4.4 - 9 mostrano la posizione delle viti ad esagono cavo.
Altezza di trasporto CS Figura Pagina
830 mm 4.4 - 2
219
900 mm 4.4 - 4 221
930 mm 4.4 - 6 223
950 mm 4.4 - 8 225
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.4 Adattamento del carrello CO all'altezza di trasporto CS A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
218
4

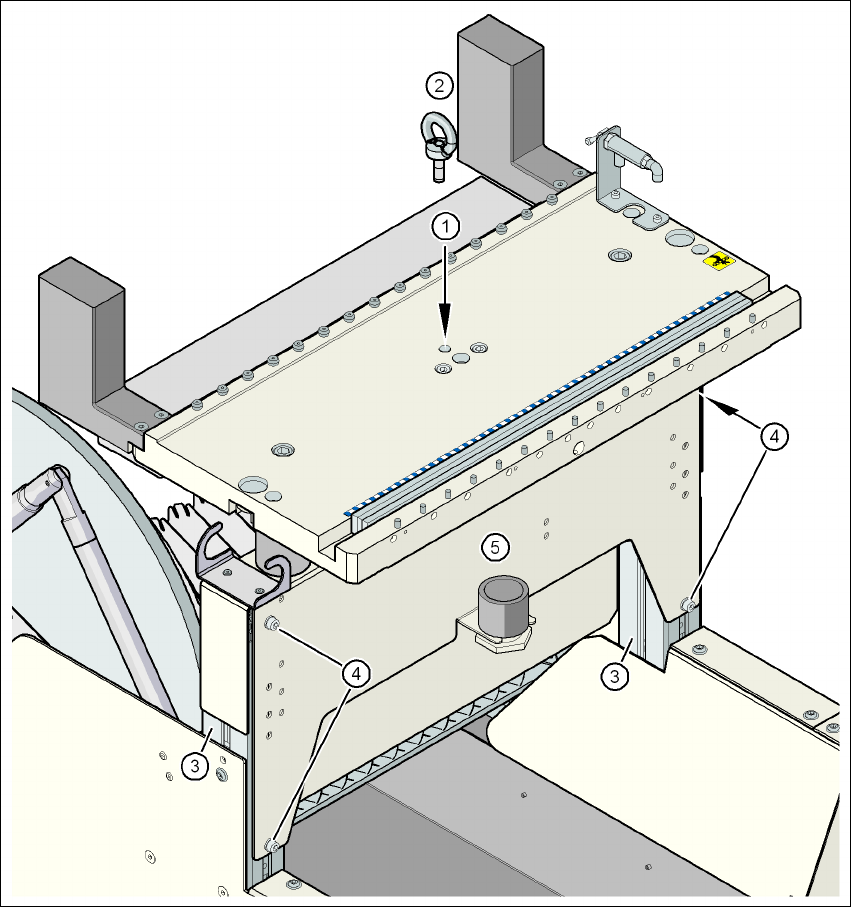

Fig. 4.4 - 1 Posizione della vite ad anello nel carrello CO
(1) Foro M12 per la vite ad anello
(2) Vite ad anello DIN 580 M12-St
(3) Stegola profilata verticale
(4) Vite ad esagono cavo, M6x12 con disco, 8 pezzi
(5) Ponte
