Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.6 Testa di montaggio 117 3.6.2.1 Descrizione Anche l a testa Col lect&am…
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.6 Testa di montaggio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
116
3

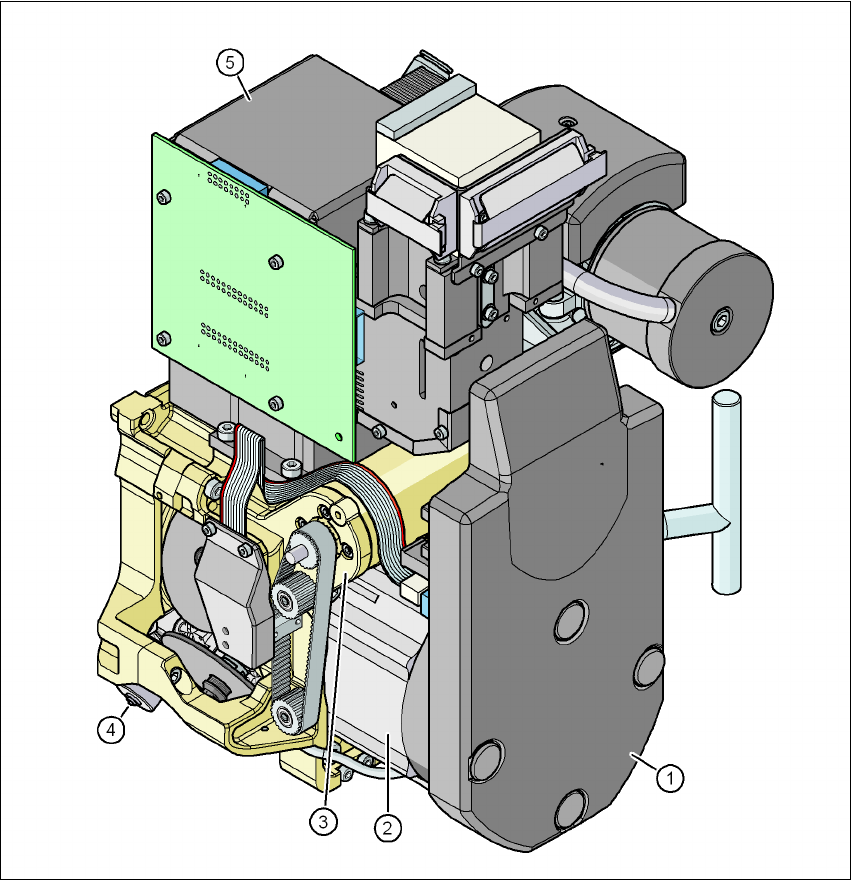

Fig. 3.6 - 4 Testa Collect&Place da 6 segmenti - gruppi funzionali, parte 2
3
(1) Scheda intermedia del distributore, sotto il rivestimento
(2) Azionamento della stella - motore DR
(3) Motore dell'asse Z
(4) Azionatore della valvola
(5) Videocamera CO C&P, tipo 29, 27 x 27, digitale
Manuale per l'uso SIPLACE D1/D2 3 Dati tecnici del dispositivo automatico
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 3.6 Testa di montaggio
117

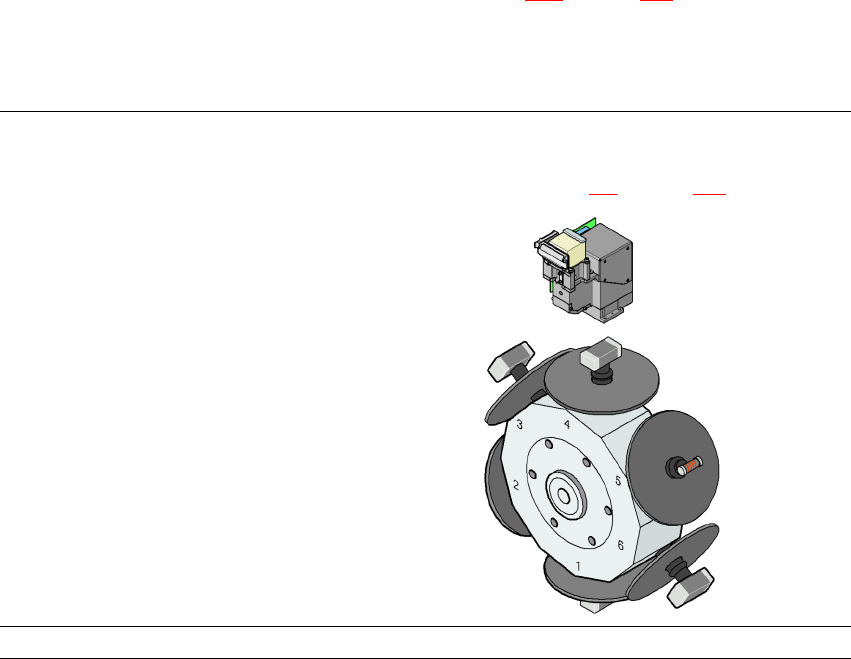

3.6.2.1 Descrizione
Anche la testa Collect&Place da 6 segmenti funziona in base al principio Collect&Place. Con la
videocamera digitale CO ad alta risoluzione, la testa Collect&Place da 6 segmenti monta compo-
nenti dalla lunghezza dei bordi di fino a 27 mm non solo precisamente, ma anche molto veloce-
mente. Il suo uso è quindi consigliabile quando vi sono numeri notevoli di IC nei prodotti da
produrre. proprio nell'area principale d'applicazione dai PLCC 44 ai QFP 208 si ha un notevole
aumento delle prestazioni.
3.6.2.2 Funzionamento con pompa del vuoto
La testa Collect&Place da 6 segmenti può essere sostituita per una creazione del vuoto più effi-
ciente con l'esercizio con pompa del vuoto (vedi la sezione 6.17
, pagina 312).
3.6.2.3 Dati tecnici
3
Testa Collect&Place da 6 segmenti con videocamera
CO ad alta risoluzione, tipo 29, 27 x 27, digitale
(vedi sezione 3.9
, pagina 137)
Gamma di componenti
a
0201 a 27 x 27 mm²
3 Dati tecnici del dispositivo automatico Manuale per l'uso SIPLACE D1/D2
3.6 Testa di montaggio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
118
Specifiche CO
Altezza max.
Reticolo min. piedini
Larghezza min. piedini
Reticolo min. Ball
Diametro ball min.
Misure min.
Misure max.
Peso max.
8,5 mm
0,3 mm
0,15 mm
0,25 mm per CO < 18 x 18 mm²
0,35 mm per CO ≥ 18 x 18 mm²
0,14 mm per CO < 18 x 18 mm²
0,2 mm per CO ≥ 18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
Livello di potenza programmato
1
2
3
4
5
Forza d'appoggio programmata [N]
2,4 ± 0,5
2,4 ± 0,5
3 + 1
4 + 1
5 + 1
Tipi di pipette 8xx, 9xx
Precisione X/Y
b
± 52,5 μm/3σ, ± 70 μm/4σ
Precisione angolare ± 0,225°/3σ, ± 0,3°/4σ
Gamma di componenti 99,8%
Tipo di videocamera CO 29
Piani d'illuminazione 5
Possibilità d'impostazione dei piani
d'illuminazione
256
5
a) Ricordare che la gamma di componenti CO montabili viene influenzata anche dalle geometrie Pad, dagli
standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
b) Valore di precisione misurato in base allo standard IPC neutrale dal punto di vista del produttore
