Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico 211 4.3.7.3 Misure di dist anza de…

100%1 / 336
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
210
4.3.7.2 Misure di distanza dei piedi della macchina e dell'angolo destro e sinistro fisso
di trasporto del trasporto doppio CS
4

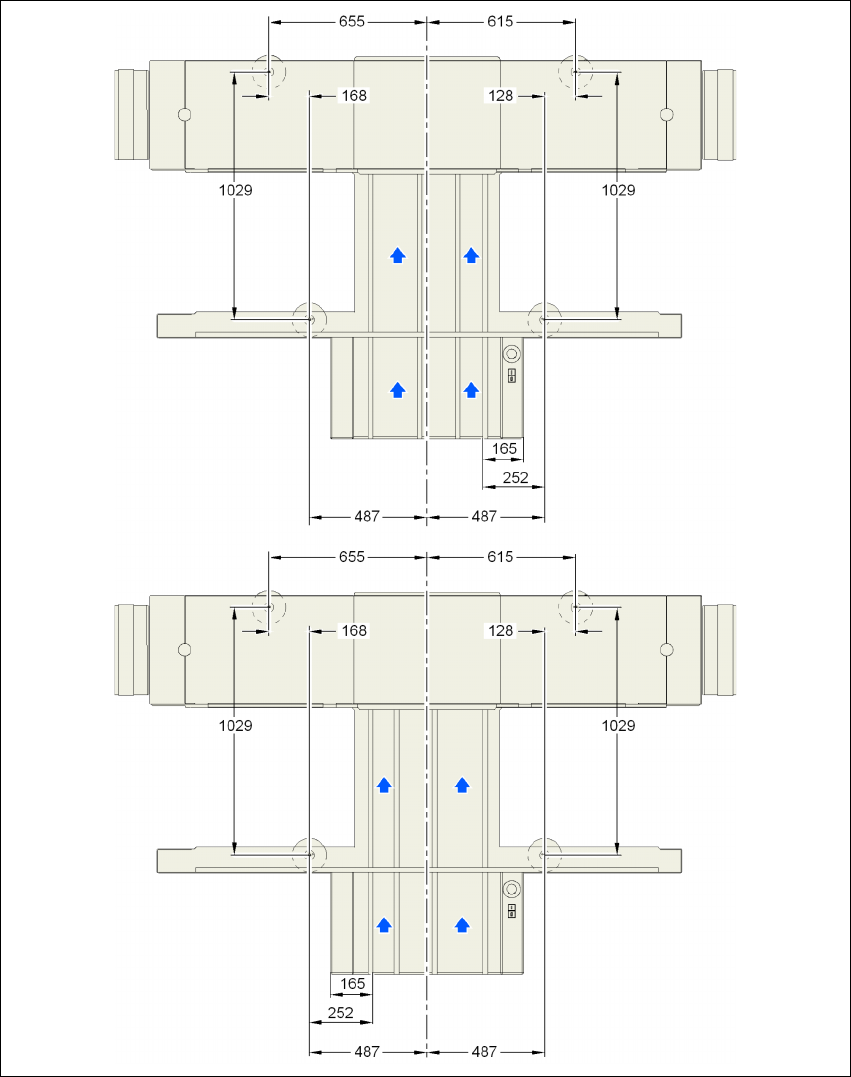

Fig. 4.3 - 4 Misure di distanza dei piedi della macchina e dell'angolo destro e sinistro fisso di trasporto del trasporto
doppio CS in millimetri
Angolo di trasporto
fisso destro
Angolo di trasporto
fisso sinistro
Manuale per l'uso SIPLACE D1/D2 4 Installazione e messa in esercizio
A partire dalla versione di software SR.605.xx Edizione 07/2008 IT 4.3 Installazione del dispositivo automatico
211
4.3.7.3 Misure di distanza dei piedi della macchina del dispositivo automatico D1
e SAV
4
4
4
4

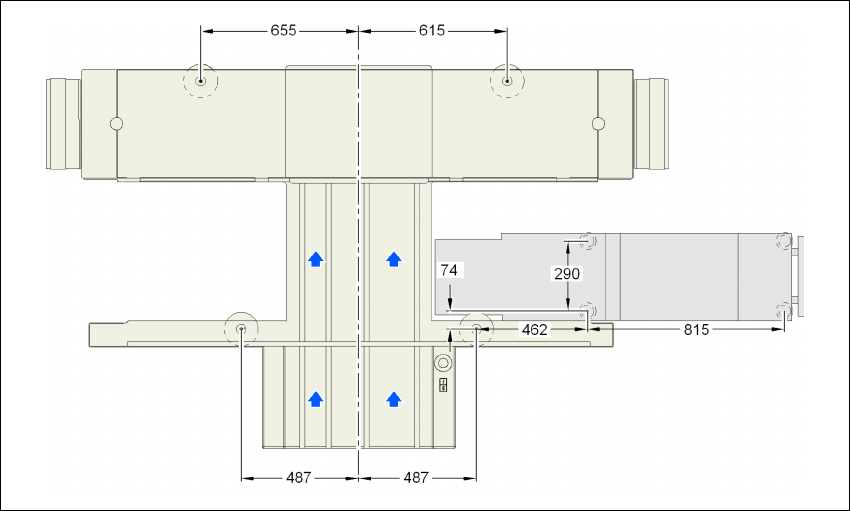

Fig. 4.3 - 5 Misure di distanza dei piedi della macchina dal dispositivo automatico e SAV in millimetri
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE D1/D2
4.3 Installazione del dispositivo automatico A partire dalla versione di software SR.605.xx Edizione 07/2008 IT
212
4.3.8 Integrare il dispositivo automatico nella linea
→ Rispettare le indicazioni d'avvertenza descritte nella sezione 4.3.2, pagina 203.
→ Troverete attrezzi e dispositivi ausiliari nella sezione 4.3.3
, pagina 204.
4.3.8.1 Posizionare l'elevatore a forca
→ Spingere la forca dell'elevatore a forca sotto il dispositivo automatico, come raffigurato nella
Fig. 4.3 - 6
.
4

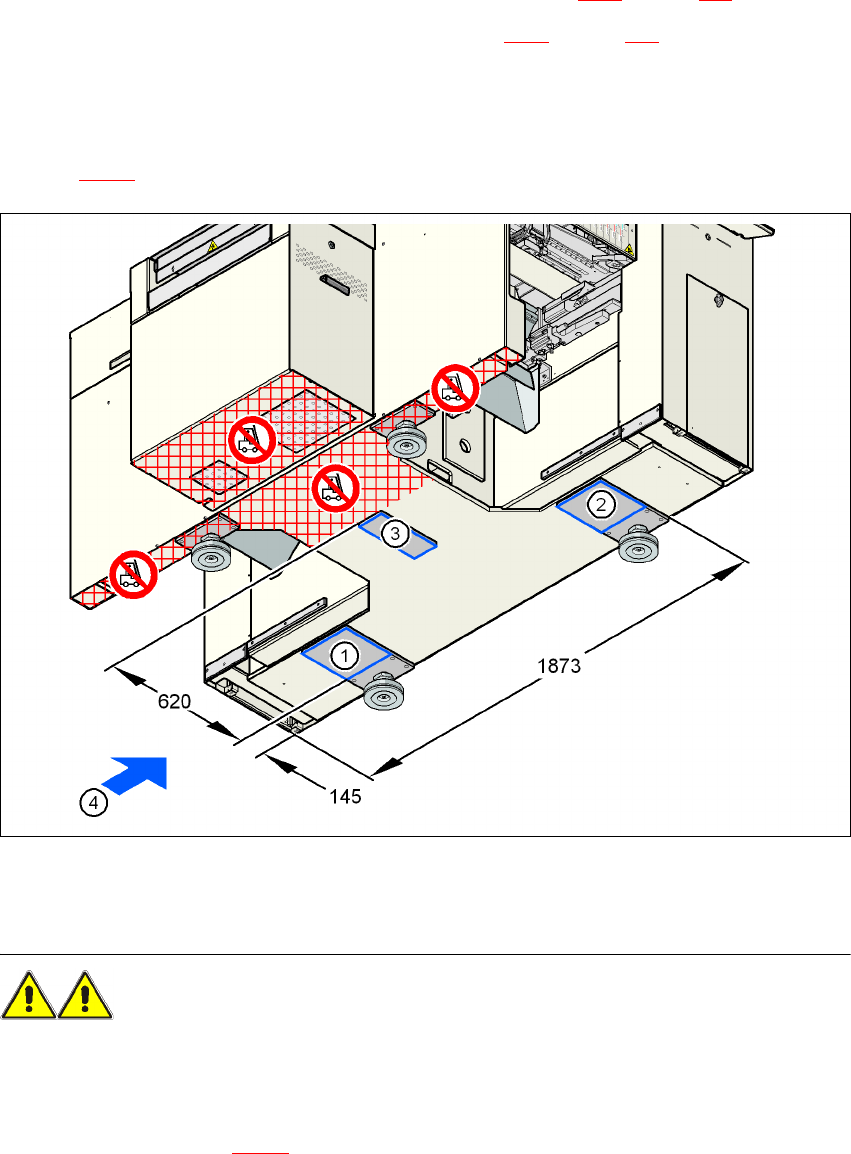

Fig. 4.3 - 6 Superfici d'appoggio del dispositivo automatico - misure in millimetri
AVVERTENZA 4
Prima di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare
danni irreversibili alla macchina:
→ Applicare l'elevatore a forca al lato dell'alimentazione della corrente del dispositivo automa-
tico (Pos. 4 nella Fig. 4.3 - 6
).
